Beschrijving
Productoverzicht
- Sensor voor het meten van alcoholdampconcentraties in de lucht
- Meetbereik van 0,04 tot 4 mg/L ethanol
- Analoge uitgang voor directe verwerking van meetwaarden
- 3-polige XH2.54-aansluiting voor snelle verbinding
- Opwarmfase van ongeveer 20 seconden vereist voordat stabiele meetwaarden worden verkregen
- Ontworpen voor prototypes en testtoepassingen
Productbeschrijving
Een alcoholdampsensor met analoge uitgang maakt realtime detectie van ethanolconcentraties mogelijk. Het meetelement reageert op alcoholdampen en geeft een analoog signaal af dat rechtstreeks kan worden aangesloten op een analoge ingang van een microcontrollerboard.
De sensor heeft een opwarmfase van ongeveer 20 seconden nodig voordat de meetwaarden stabiel worden. Hiermee moet rekening worden gehouden bij het schrijven van de initialisatieroutine. Het meetbereik van 0,04 tot 4 mg/L dekt typische omgevingsconcentraties; hogere alcoholverdampingen vallen buiten dit bereik.
Typische toepassingsgebieden zijn bewaking van ademlucht in veiligheidstoepassingen, monitoring van gistingsprocessen in laboratoriumopstellingen, kwaliteitscontrole in productieomgevingen en sensortestprojecten in het elektronicaonderwijs. Dankzij de eenvoudige analoge uitgang is de sensor ook geschikt voor eerste meetprojecten zonder complexe communicatie via interfaces.
De aansluiting gebeurt via de 3-polige XH2.54-aansluiting voor voeding en signaaluitgang. Voor gebruik is een stabiele voedingsspanning binnen het bereik dat voor de module is voorgeschreven vereist. De sensorgevoeligheid varieert afhankelijk van de omgevingstemperatuur en luchtvochtigheid. Daarom moet kalibratie plaatsvinden in de daadwerkelijke gebruiksomgeving.
Veiligheidsaanwijzing
De sensor is uitsluitend bedoeld voor het opbouwen van prototypes en voor test- en ontwikkelingsdoeleinden. Let op de polariteit; het verwisselen van de aansluitdraden leidt tot beschadigingen. Het product is niet geschikt voor aansluiting op het elektriciteitsnet in huis of voor gebruik in veiligheidssystemen. Raadpleeg bij technische vragen vóór ingebruikname een elektrotechnisch vakbekwaam persoon.
Leveringsomvang

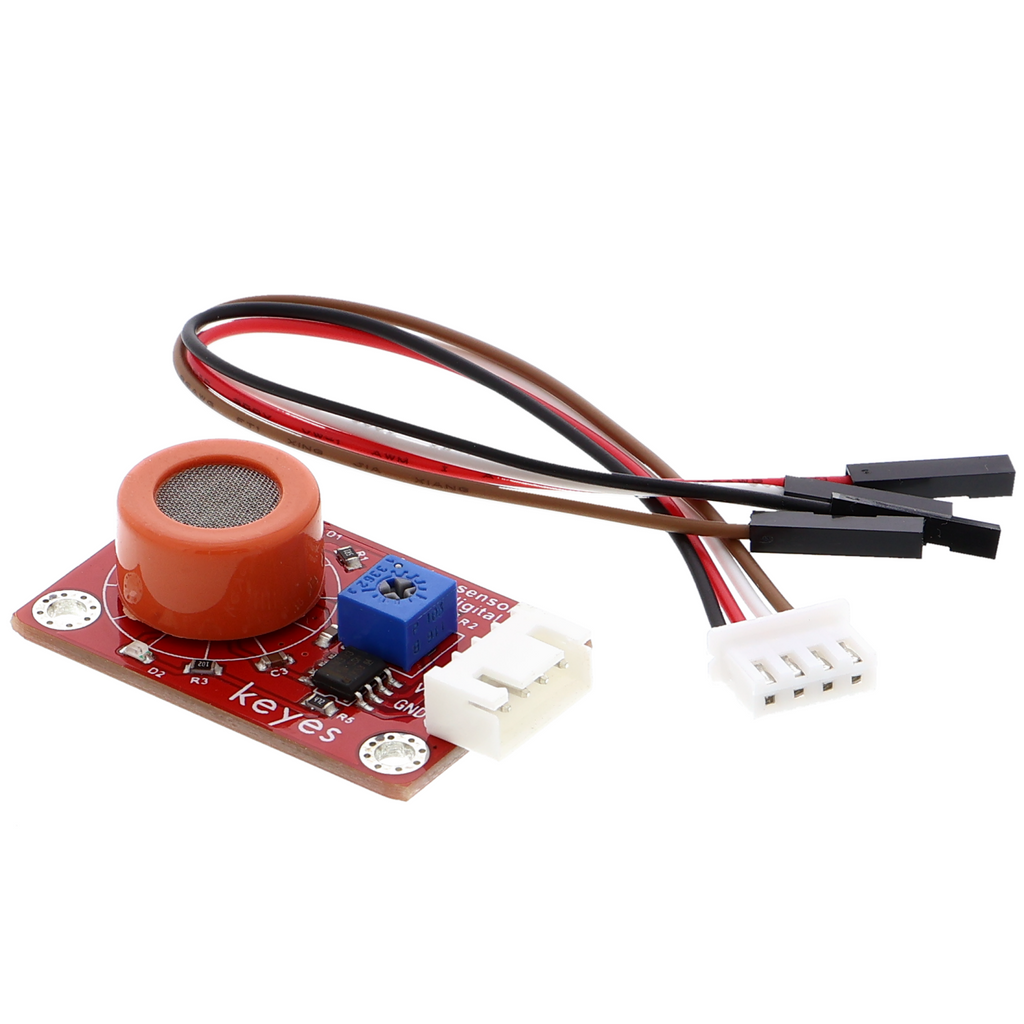

- 1x MQ-3 - alcoholsensor met XH2.54 3P-aansluiting
