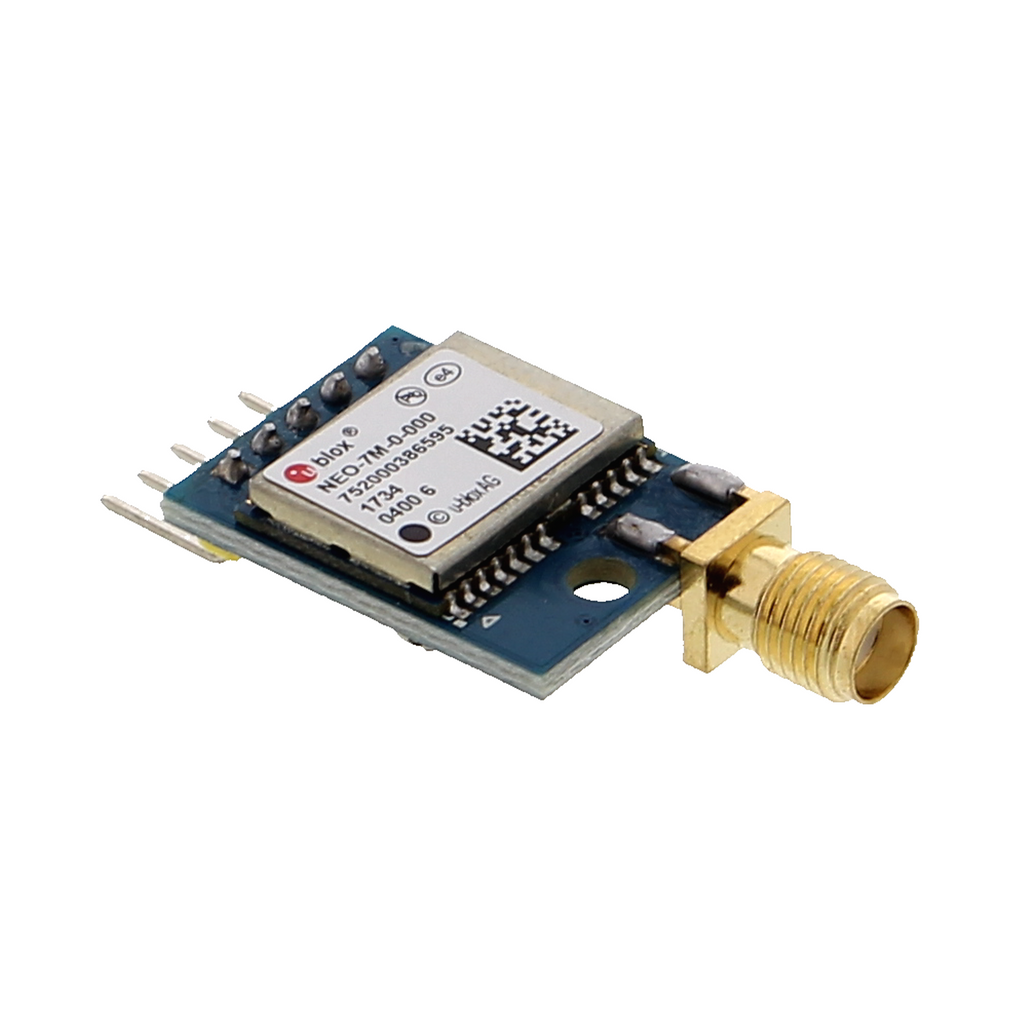

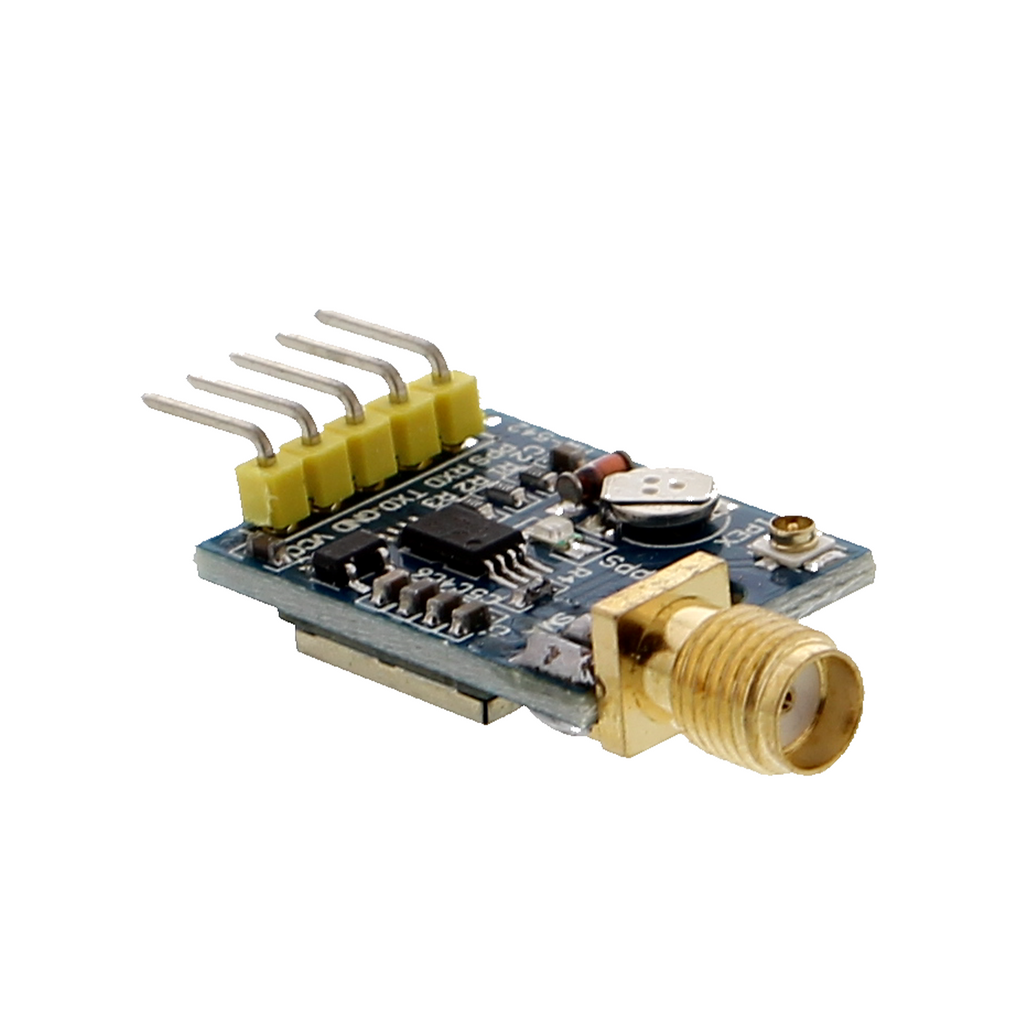

Mini-gps-module NEO-7M

Productoverzicht

• GPS-ontvangermodule met GNSS-chip voor het bepalen van positie, snelheid en tijd
• Seriële UART-uitvoer in NMEA-formaat met TTL-spanningsniveau
• Twee antenneaansluitingen (SMA en IPEX) voor flexibele montage van externe antennes
• Voedingsspanning van 3,3 tot 5 V, met niveauregelaar voor gebruik met 5V-borden
• Geïntegreerd EEPROM voor permanente opslag van configuratie-instellingen
• Compatibel met Arduino, 8051-MCU en STM32 via een eenvoudige seriële verbinding
• Modulegrootte kleiner dan 25 mm, PPS-pin voor tijdsynchronisatie met een secondenpuls

Productbeschrijving

De GPS-ontvangermodule gebruikt de GNSS-chip om navigatiesatellietsignalen te verwerken en bepaalt daaruit de positie, snelheid en actuele tijd. De berekende gegevens worden als seriële ruwe data in NMEA-formaat via een UART-interface uitgevoerd.

De verbinding met een microcontroller verloopt via twee datapinnen (TXD en RXD) met TTL-spanningsniveau. Omdat de module al over niveauregeling beschikt, kan deze rechtstreeks worden aangesloten op gangbare Arduino-boards tot en met STM32, zonder dat extra spanningsomzetters nodig zijn, ook wanneer deze met 5 V werken. Een extra PPS-pin dient als uitgang voor een secondenpuls voor nauwkeurige tijdsynchronisatie, onafhankelijk van de seriële gegevensstroom.

Voor satellietontvangst zijn twee verschillende antenneaansluitingen beschikbaar: SMA en IPEX. Dankzij deze keuze kan een externe antenne met de passende connector worden gebruikt en flexibel worden geplaatst. Dit is vooral nuttig bij krappe of door metaal afgeschermde opstellingen. Typische toepassingen zijn positiebepaling voor navigatieapparaten, het volgen van voertuigen en objecten en projecten die een nauwkeurige tijdbasis nodig hebben.

De module slaat configuratie-instellingen permanent op in een geïntegreerd EEPROM, zodat deze ook na het uitschakelen van de voedingsspanning behouden blijven. Voor gebruik zijn een externe antenne met de juiste aansluiting en een voeding tussen 3,3 en 5 V vereist; zonder antenne is satellietontvangst niet mogelijk.

Veiligheidsinstructie

De module is uitsluitend bedoeld voor het bouwen van prototypes en voor test- en ontwikkeldoeleinden en is niet geschikt voor aansluiting op het elektriciteitsnet in huis. Werkzaamheden aan of in de buurt van elektrische installaties mogen uitsluitend door gekwalificeerde elektriciens worden uitgevoerd. Raadpleeg bij twijfel vóór ingebruikname een gekwalificeerde elektricien.

Leveringsomvang

• 1* Mini GPS-module NEO-7M
