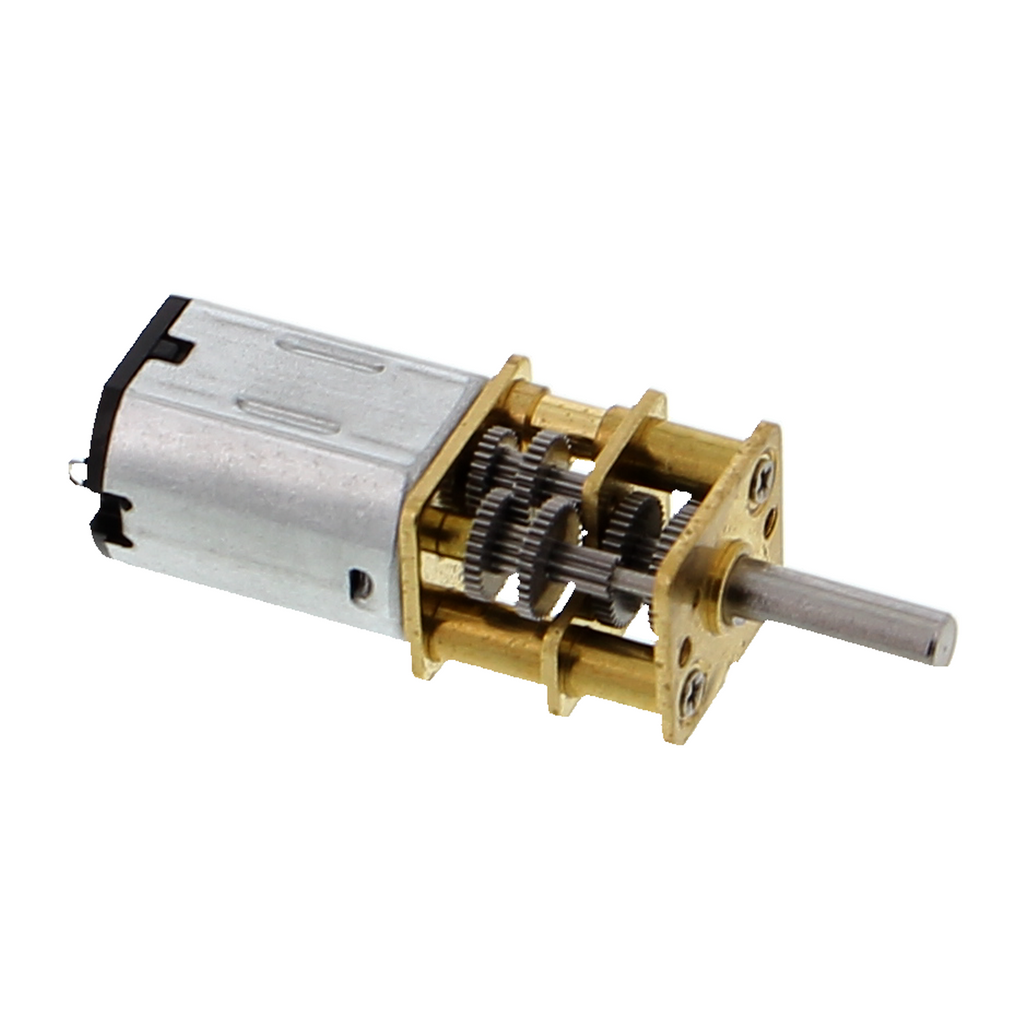

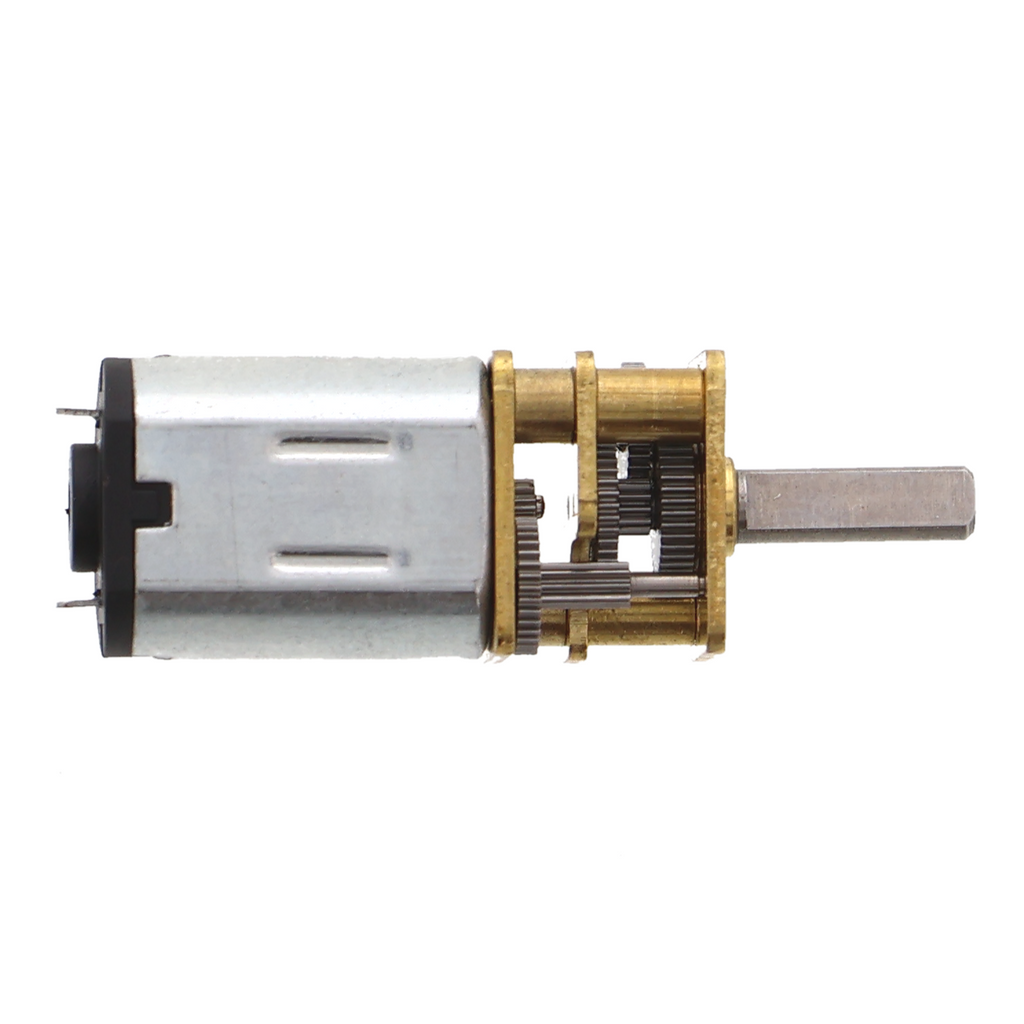

N20-tandwielmotor - mini-DC-motor met metalen tandwielkast, 3-12 V

Productoverzicht

• Gelijkstroommotor met tandwielkast voor toerentalverlaging en verhoogd koppel
• N20-uitvoering, meerdere combinaties van toerental en koppel verkrijgbaar
• Bedrijfsspanning van 3 tot 12 V, afhankelijk van de uitvoering
• As met metalen tandwielkast, weinig speling en geringe slijtage

Productbeschrijving

De mini-tandwielmotor N20 is een compacte gelijkstroommotor met geïntegreerde planetaire tandwielkast, die het toerental verlaagt en het beschikbare koppel verhoogt. Afhankelijk van de uitvoering zijn verschillende opties voor het spanningsbereik beschikbaar; de bedrijfsspanning ligt tussen 3 en 12 V. Het koppel varieert van enkele tot meerdere honderden gram-centimeters, het onbelaste toerental van ongeveer 100 tot meer dan 1000 omwentelingen per minuut. De exacte waarden zijn afhankelijk van de gekozen tandwieloverbrenging.

De kunststof tandwieltrein slijt langzaam en werkt met weinig speling, waardoor het motorvermogen betrouwbaar op de uitgaande as wordt overgebracht. Het stroomverbruik neemt toe onder belasting. Kies daarom een geschikte voeding of batterij. De motoras kan rechtstreeks worden voorzien van wielen, propellers of andere onderdelen, met lijm of door middel van mechanische bevestigingsonderdelen zoals bussen en tandwielen.

Typische toepassingen zijn robotische aandrijvingen met regelbare snelheid, transportbanden in modelbouwprojecten, aandrijvingen voor grijparmen en klepaandrijvingen in automatiseringsopstellingen. De motor is bijzonder geschikt wanneer gedurende meerdere minuten een constant koppel vereist is en het toerental moet worden aangepast via pulsbreedtemodulatie of externe stroomregelaars.

Voor de aansturing is een motordriver vereist die de gekozen bedrijfsspanning levert en de motor beschermt tegen overstroom. Afhankelijk van de montageplaats moet een mechanische houder zelf worden ontworpen of aangeschaft. Het nominale toerental mag niet permanent worden overschreden om de tandwielkast te ontzien.

Veiligheidsaanwijzing

Deze motor is uitsluitend bestemd voor het bouwen van prototypes en voor test- en ontwikkelingsdoeleinden. De stroomvoorziening moet worden uitgevoerd met een geschikte stroomregelaar of motordriver; rechtstreekse aansluiting op netspanning is niet toegestaan. Raadpleeg bij vragen over een veilige ingebruikname een elektrotechnisch vakbekwaam persoon.

Leveringsomvang

• 1x mini-tandwielmotor N20
