Beschrijving
Productoverzicht
- Adapterprint voor Raspberry Pi Pico in de Funduino Cube
- Vervangt de Arduino-Nano-aansluiting, steekverbinding zonder solderen
- Wijst de 40 Pico-aansluitingen toe aan de Cube-aanduidingen A0–A7 en D0–D13
- RP2040-chip met twee ARM-processorkernen, 133 MHz, 2 MB flashgeheugen
- Optioneel wifi en Bluetooth bij een geschikte Pico-variant
- Programmering via Arduino IDE of MicroPython
- Raspberry Pi Pico niet inbegrepen
Productbeschrijving
Met deze adapterprint kun je een Raspberry Pi Pico als besturingseenheid in de Funduino Cube inbouwen en daarmee de anders gebruikte Arduino Nano vervangen. De print past de 40 aansluitingen van de Pico mechanisch en elektrisch aan op de aanwezige aansluiting.

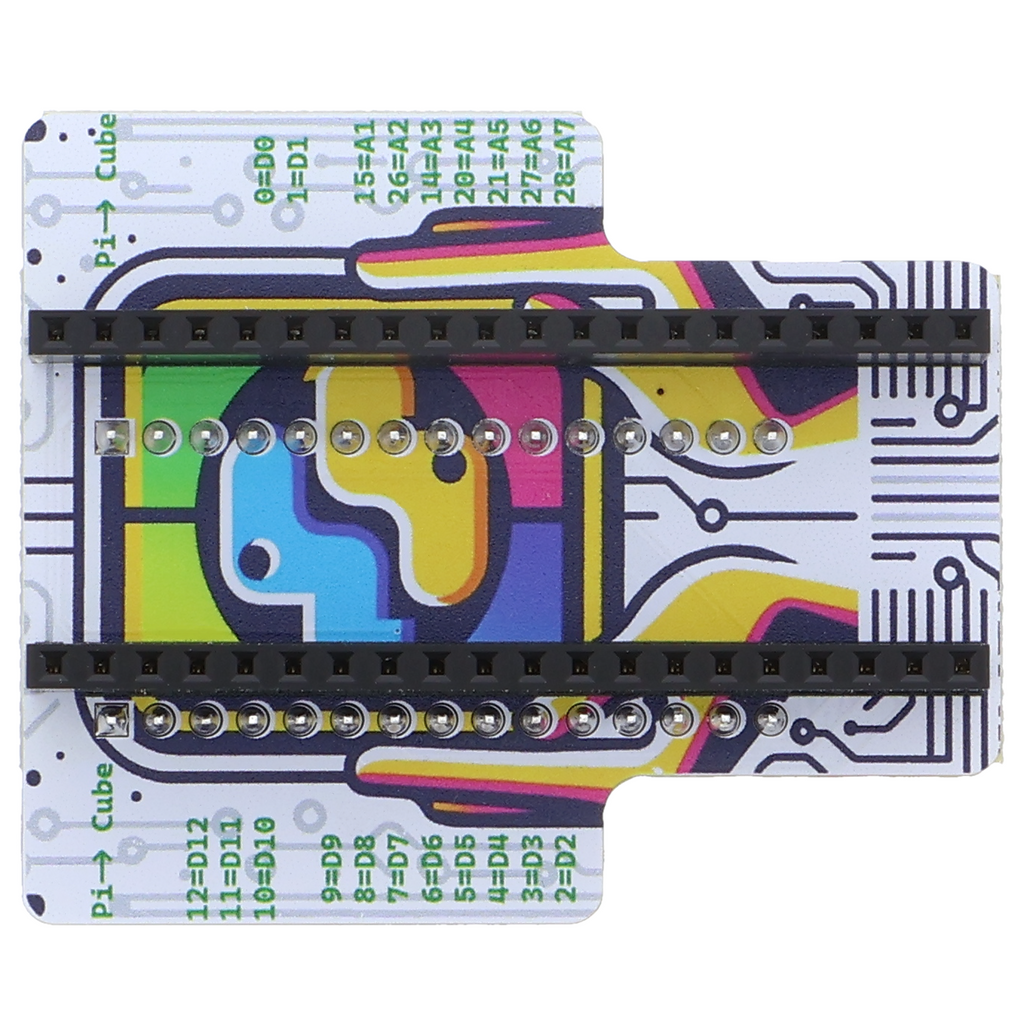

De onderzijde van de print wijst de Pico-pinnen toe aan de in de Cube gebruikelijke aanduidingen A0 tot en met A7 en D0 tot en met D13. Hierdoor werken de al in de Cube ingebouwde sensoren en actuatoren ook samen met de Pico, zolang de programmacode rekening houdt met de opgedrukte pinaansluiting. De Pico zelf is gebaseerd op de RP2040-chip, een 32-bits dualcoreprocessor met een kloksnelheid tot 133 MHz, 264 KB werkgeheugen en 2 MB flashgeheugen. Als er een Pico-variant met wifi en Bluetooth wordt gebruikt, zijn deze functies eveneens beschikbaar.

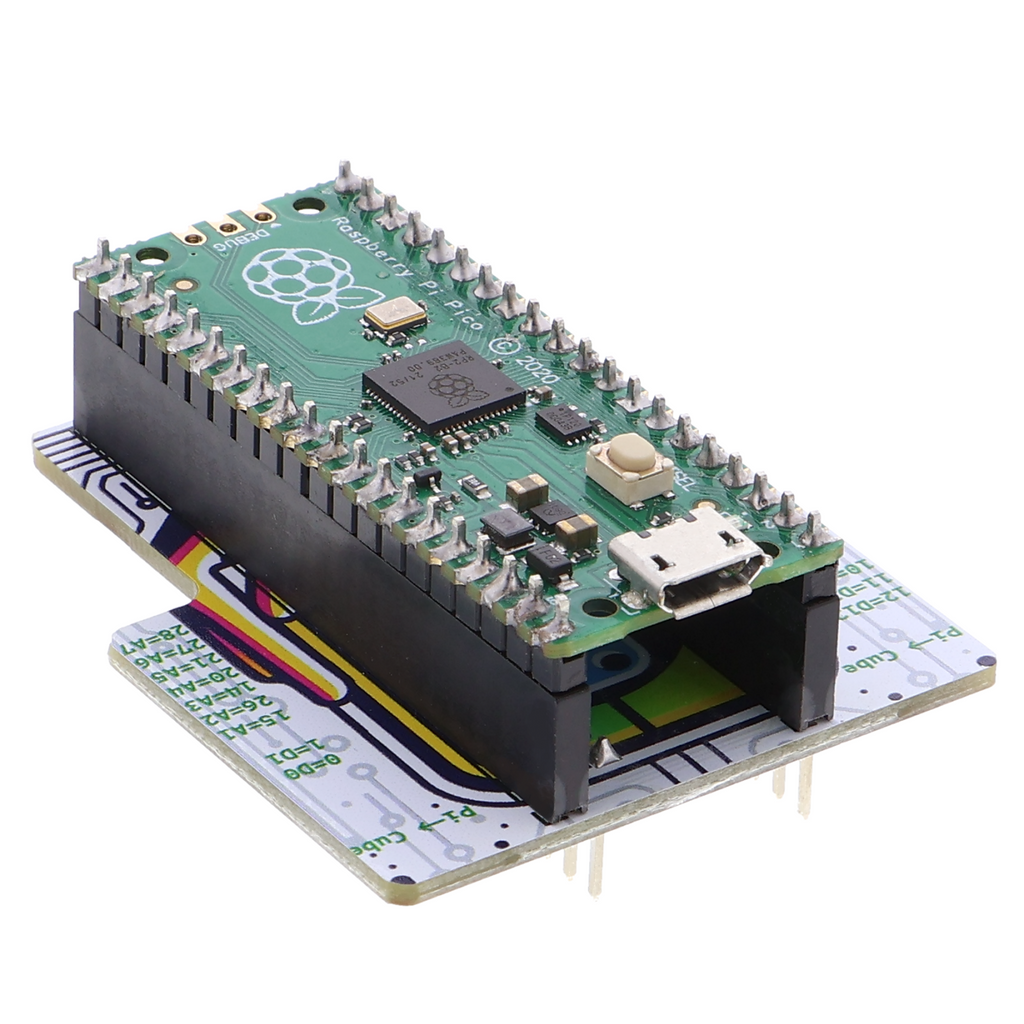

De montage gebeurt volledig via steekverbindingen. De Pico wordt op de adapterprint geplaatst en vervolgens wordt de complete module in de microcontrollersocket van de Cube geplaatst. Solderen is niet nodig. Voor het programmeren kun je, afhankelijk van je voorkennis en de vereisten van het project, kiezen voor de Arduino IDE met RP2040-ondersteuning of een MicroPython-omgeving zoals Thonny.
De Pico zelf moet afzonderlijk worden aangeschaft. Voor het gebruik is een IDE of MicroPython-ontwikkelomgeving vereist. De adapterprint verbindt de hardware van de Cube zo met de hogere rekenkracht en optionele connectiviteit van de Pico.
Veiligheidsinstructie
De adapterprint is uitsluitend bedoeld voor het bouwen van prototypes en voor test- en ontwikkeldoeleinden. Gebruik in het elektriciteitsnetwerk van een woning is niet toegestaan. Bij gebruik aan of in de buurt van elektrische installaties is een elektricien vereist.
Leveringsomvang
- 1* Funduino Cube-adapterprint - Pi Pico
