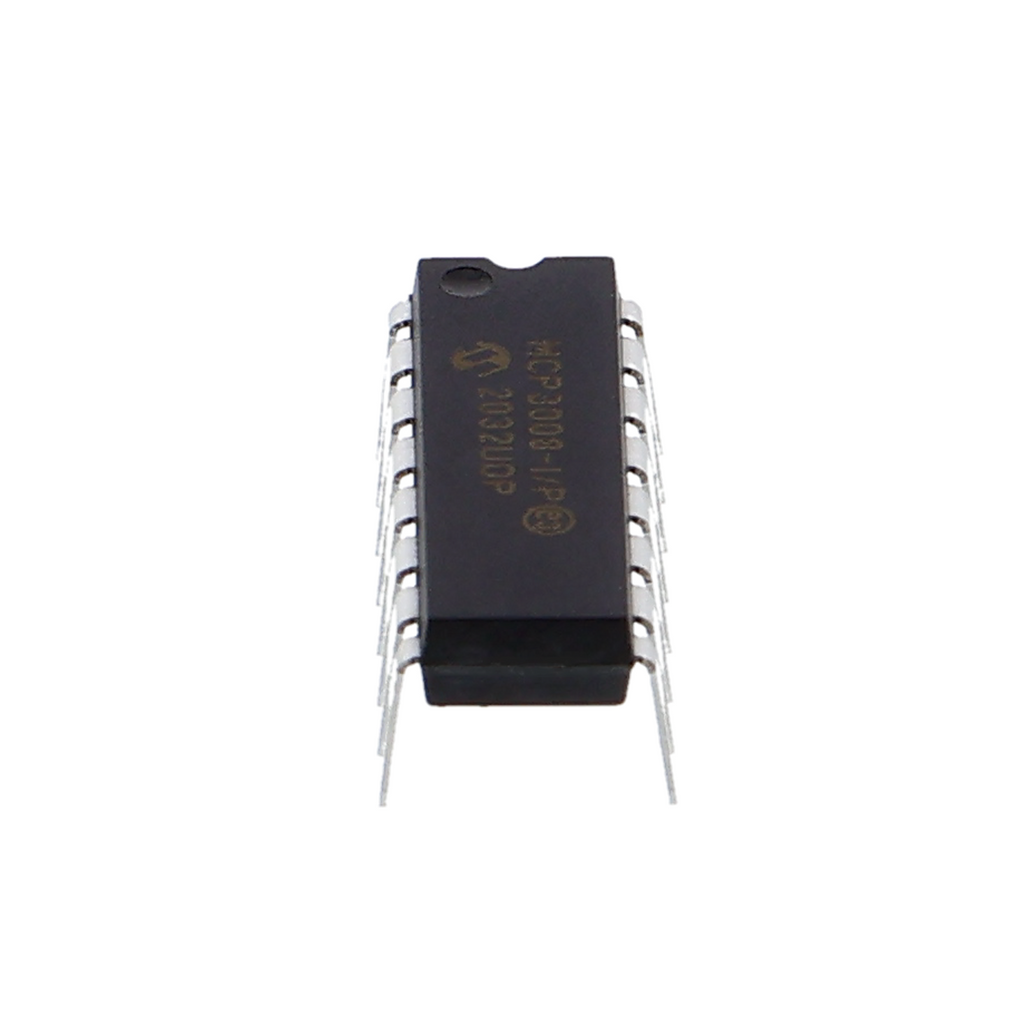

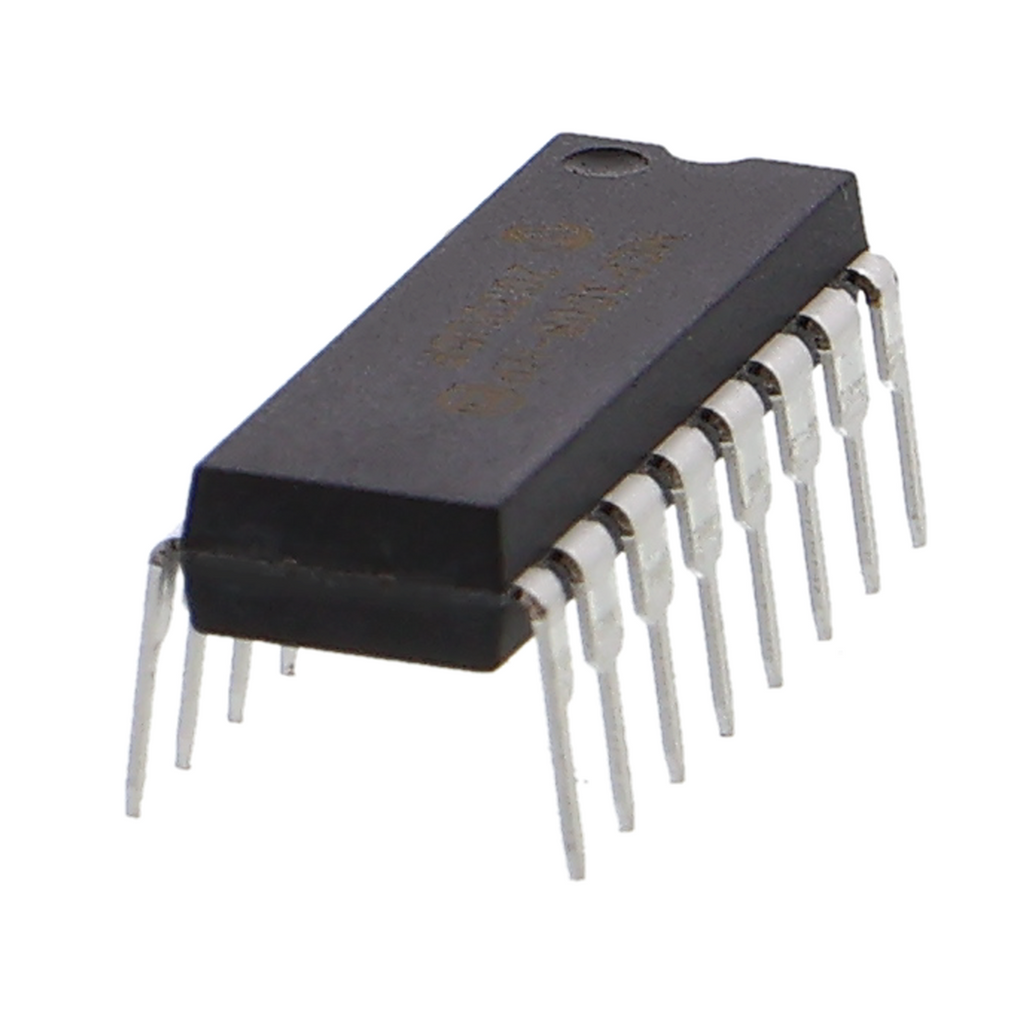

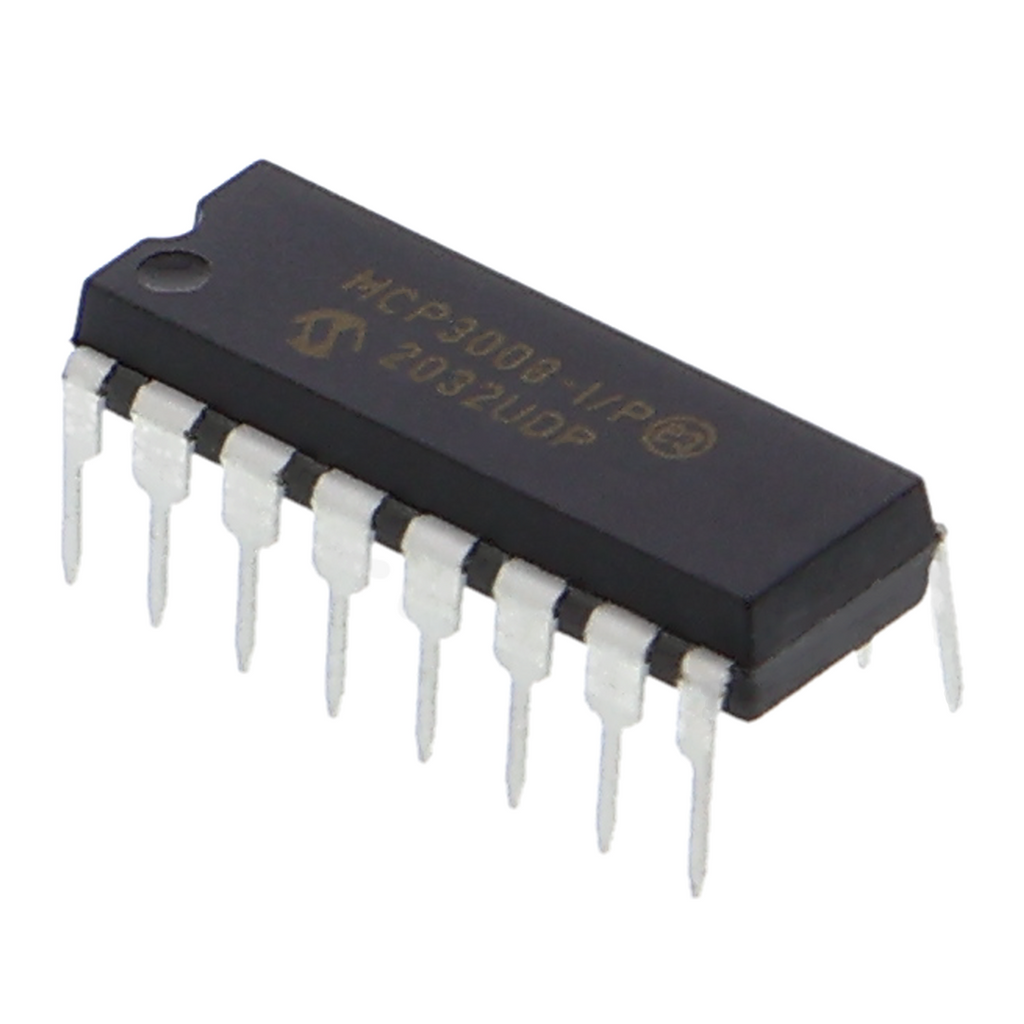

MCP3008 analoog-digitaalconverter - 8 kanalen, 10 bit, DIP-16

Productoverzicht

• Analoog-digitaalconverter met 8 ingangen voor analoge meetwaarden
• 10-bits resolutie, meetbereik van 0 tot de voedingsspanning
• SPI-interface voor directe aansluiting op microcontrollers
• DIP-16-behuizing om op printplaten te solderen of in breadboards te plaatsen
• Voedingsspanning van 2,7 tot 5,5 V, laag stroomverbruik

Productbeschrijving

Deze analoog-digitaalconverter converteert continu optredende spanningswaarden van maximaal acht analoge bronnen naar digitale meetwaarden. Het IC communiceert via een SPI-interface, waardoor het rechtstreeks op microcontrollerboards kan worden aangesloten zonder extra modules. Met slechts drie signaalleidingen kunnen meerdere MCP3008's parallel worden gebruikt en de digitale bus gezamenlijk worden benut.

De 10-bits resolutie maakt een meetresolutie van ongeveer 0,5 mV bij een voedingsspanning van 5 V mogelijk. De converter voert tot 200.000 conversies per seconde uit, wat voor de meeste sensormetingen in hobbytoepassingen voldoende is. De aangelegde spanning mag de voedingsspanning niet overschrijden. Verlaag ingangssignalen met hogere spanningsniveaus daarom via een spanningsdeler.

Bij temperatuur-, helderheids- en vochtigheidsmetingen met analoge sensoren is dit IC een standaardoplossing. Het wordt ook gebruikt voor analoge joysticks of variabele weerstanden voor de regeling van motorsnelheden. Het lage stroomverbruik maakt het aantrekkelijk voor batterijgevoede dataloggers.

De DIP-16-behuizing kan op een experimenteerprint worden gemonteerd of rechtstreeks in een breadboard worden gestoken. De voedingsspanning wordt gekozen tussen 2,7 en 5,5 V, waarbij de ingangssignalen deze waarde niet mogen overschrijden. Voor gebruik zijn naast een geschikte voeding een microcontroller met SPI-softwareondersteuning vereist.

Veiligheidsaanwijzing

Het IC mag niet rechtstreeks op netspanning worden aangesloten. Het is uitsluitend bedoeld voor het bouwen van prototypes en voor test- en ontwikkeldoeleinden. Werkzaamheden aan of in de buurt van elektrische installaties zijn voorbehouden aan elektriciens. Raadpleeg bij onduidelijkheden vóór ingebruikname een elektricien.

Leveringsomvang

• 1x MCP3008 DIP16 data-acquisitie-IC - analoog-digitaalconverter
