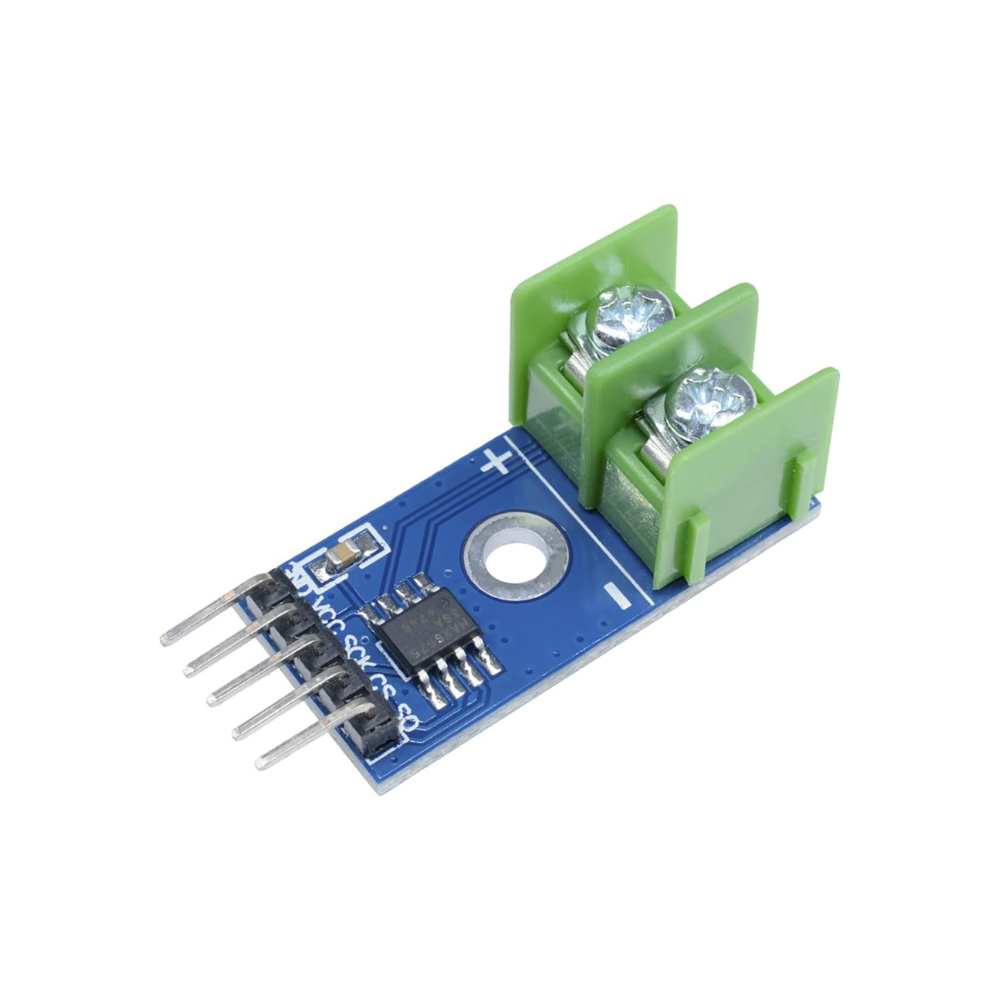

MAX6675-thermokoppel, temperatuursensor - 0-800°C
Dit past erbij
Betaal binnen 30 dagen
Betaal binnen 30 dagen
Beschrijving
Productoverzicht
- Temperatuursensor-IC voor metingen tot 800 °C via een thermokoppelaansluiting
- SPI-interface voor digitale gegevensuitvoer
- Resolutie van 0,25 °C per bit
- Geïntegreerde koudelascompensatie
- Sensorwaarden elke 220 ms beschikbaar
- Voedingsspanning van 3,3 tot 5,5 V
Productbeschrijving
Deze temperatuursensor-IC werkt met thermokoppels en digitaliseert hun meetwaarden voor microcontrollers. Dankzij de geïntegreerde koudelascompensatie vervalt de extra referentiemeting die anders bij de aansluitklem nodig zou zijn. De sensor kan daardoor direct temperaturen tot 800 °C meten.
De gegevens worden via de SPI-bus overgedragen. Het protocol heeft slechts drie leidingen nodig (chipselectie, klok, data), zodat de IC zonder niveaushifter kan worden gebruikt met boards met 3,3-V-logica en ook met 5-V-systemen werkt. Nieuwe meetwaarden zijn ongeveer elke 220 milliseconden beschikbaar.
Toepassingen zijn industriële ovens, smeltkroezen of laboratoriumtoepassingen waar standaardtemperatuursensoren hun grenzen bereiken. Ook bij projectbouw kan de sensor worden gebruikt voor het bewaken van procestemperaturen in hogetemperatuurexperimenten.
Vereist zijn een voeding tussen 3,3 en 5,5 V en een thermokoppel van type K, J of een ander standaardtype met een passende pinbezetting. Bij het aansluiten moet de juiste polariteit van het thermokoppel worden aangehouden, omdat de sensor een omgekeerde polariteit niet corrigeert. Typische microcontrollerboards bieden voldoende SPI-pinnen voor gebruik.
Veiligheidsinstructie
Bij werkzaamheden aan of direct naast het thermokoppel moeten brandwonden worden voorkomen; het aansluitgedeelte kan tijdens gebruik zeer heet worden. Het apparaat is uitsluitend bedoeld voor de bouw van prototypes en voor test- en ontwikkelingsdoeleinden en is niet geschikt voor installatie in elektrische huisinstallaties. Raadpleeg bij vragen over integratie in grotere systemen een elektrotechnisch vakpersoon.
Leveringsomvang
- 1x MAX6675 thermokoppel, temperatuursensor - 0-800°C
