Master-Zweifarbige LED - 3/5 mm, gemeinsame Anode/Kathode, Rot und Blau/Grün

Productoverzicht

• Tweekleurige LED in een behuizing van 3 mm met gemeenschappelijke anode of kathode
• Rood en blauw in één behuizing, kleurmenging door helderheidsregeling
• Bedrijfsspanning typisch 2 V per kleur
• Stroomverbruik ongeveer 20 mA per kleur bij nominale helderheid
• Beperkte levensduur bij continu gebruik controleren

Productbeschrijving

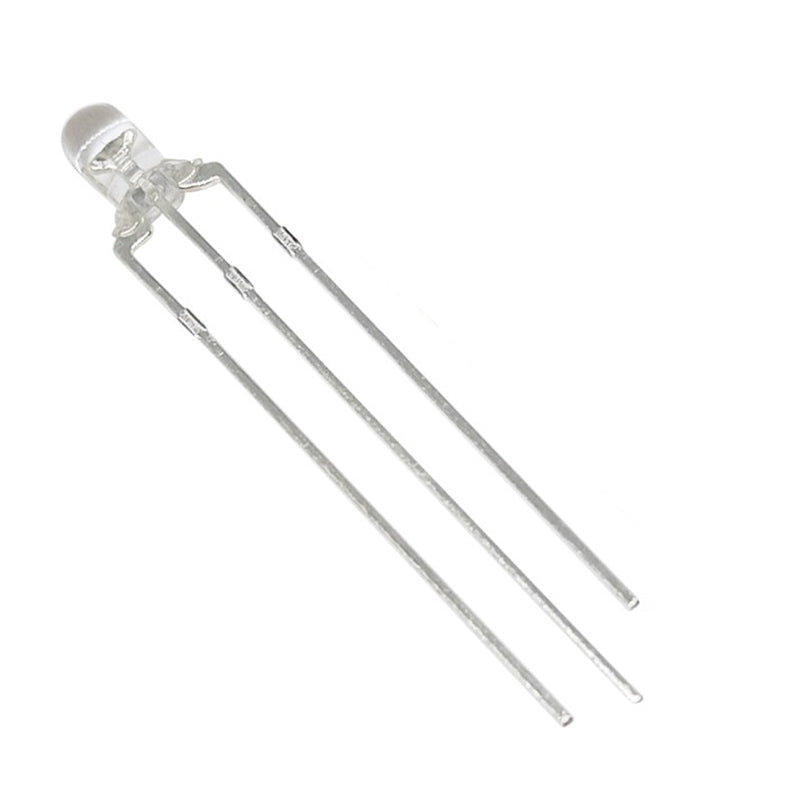

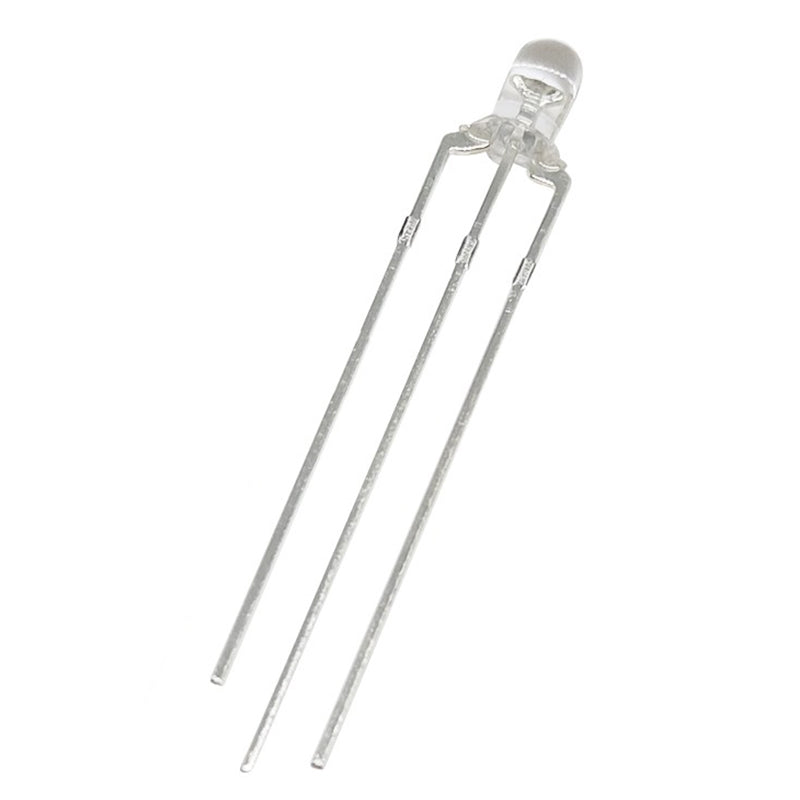

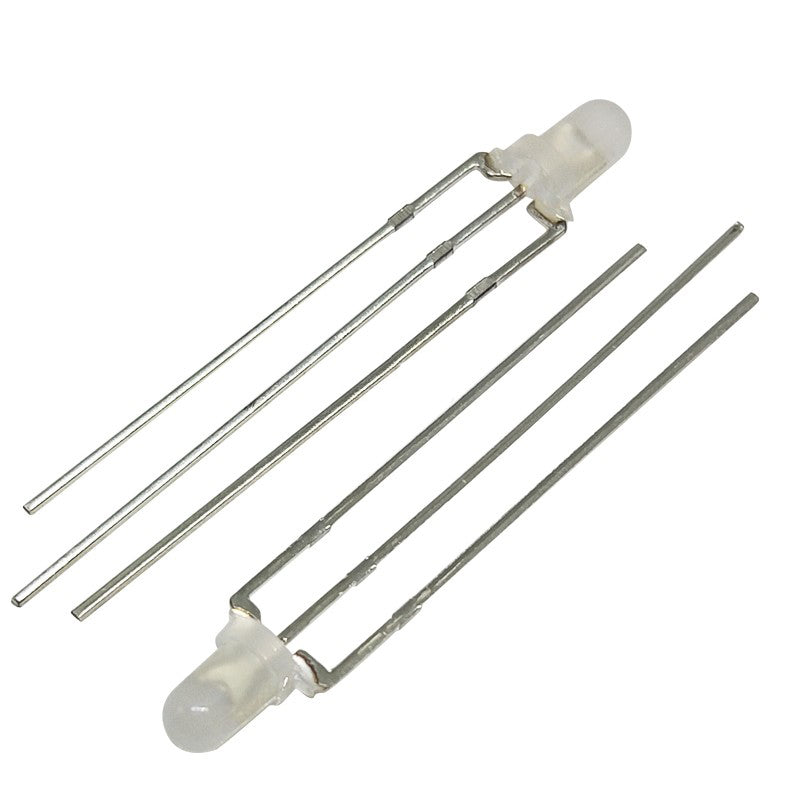

Deze tweekleurige LED combineert twee lichtgevende diodes in een behuizing van 3 mm en maakt het mogelijk om rood en blauw via slechts twee aansluitpinnen aan te sturen. De beschikbare varianten verschillen in de elektrodebezetting: bij uitvoeringen met gemeenschappelijke anode delen beide kleuren een positieve aansluiting, bij typen met gemeenschappelijke kathode een gemeenschappelijke massa. De kleurkeuze bepaalt de aankoop en moet bij de beoogde schakeling passen.

Met afzonderlijke voorschakelweerstanden kan elke kleur onafhankelijk worden gedimd, zodat elke mengkleur van puur rood via magenta tot puur blauw kan worden gegenereerd. Voor het gebruik zijn typisch 2 V per kleur en ongeveer 20 mA stroom nodig; twee weerstanden beperken de stroom tot de juiste waarde en ontlasten de aansturingslogica. Deze leds worden overal gebruikt waar een kleurgecodeerde statusweergave weinig ruimte mag innemen, in smalle behuizingsvensters van modellen, in displaypanelen met een dicht led-array of in leerprojecten met beperkte bedrading. Eén led-pin van een microcontroller kan elke kleur aansturen wanneer digitale PWM-uitgangen beschikbaar zijn.

Bij toepassingen die continu worden gebruikt, is een voorafgaande duurtest aan te raden, omdat verouderingsverschijnselen de helderheid en kleurwaarde na verloop van tijd beïnvloeden. De exacte levensduur hangt af van het ontwerp en de bedrijfsstroom.

Veiligheidsaanwijzing

Bij een verkeerde polariteit vernietigt de led zichzelf snel; anode en kathode moeten vóór de montage worden gecontroleerd. Het product is uitsluitend bedoeld voor het opbouwen van prototypes en voor test- en ontwikkelingsdoeleinden en niet voor aansluiting op het elektriciteitsnet. Raadpleeg bij onduidelijkheden vóór ingebruikname een elektrotechnisch vakpersoon.

Leveringsomvang

• 1x tweekleurige LED - geselecteerde variant
