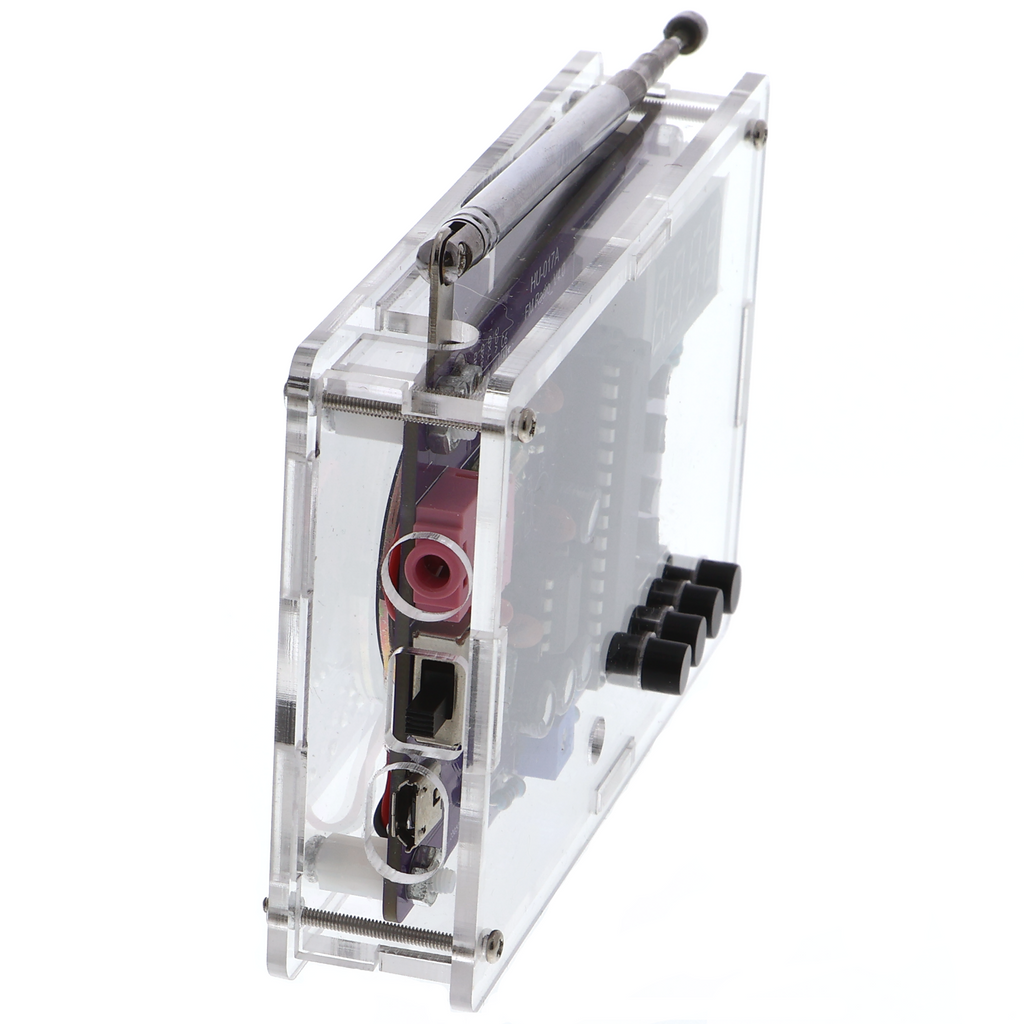

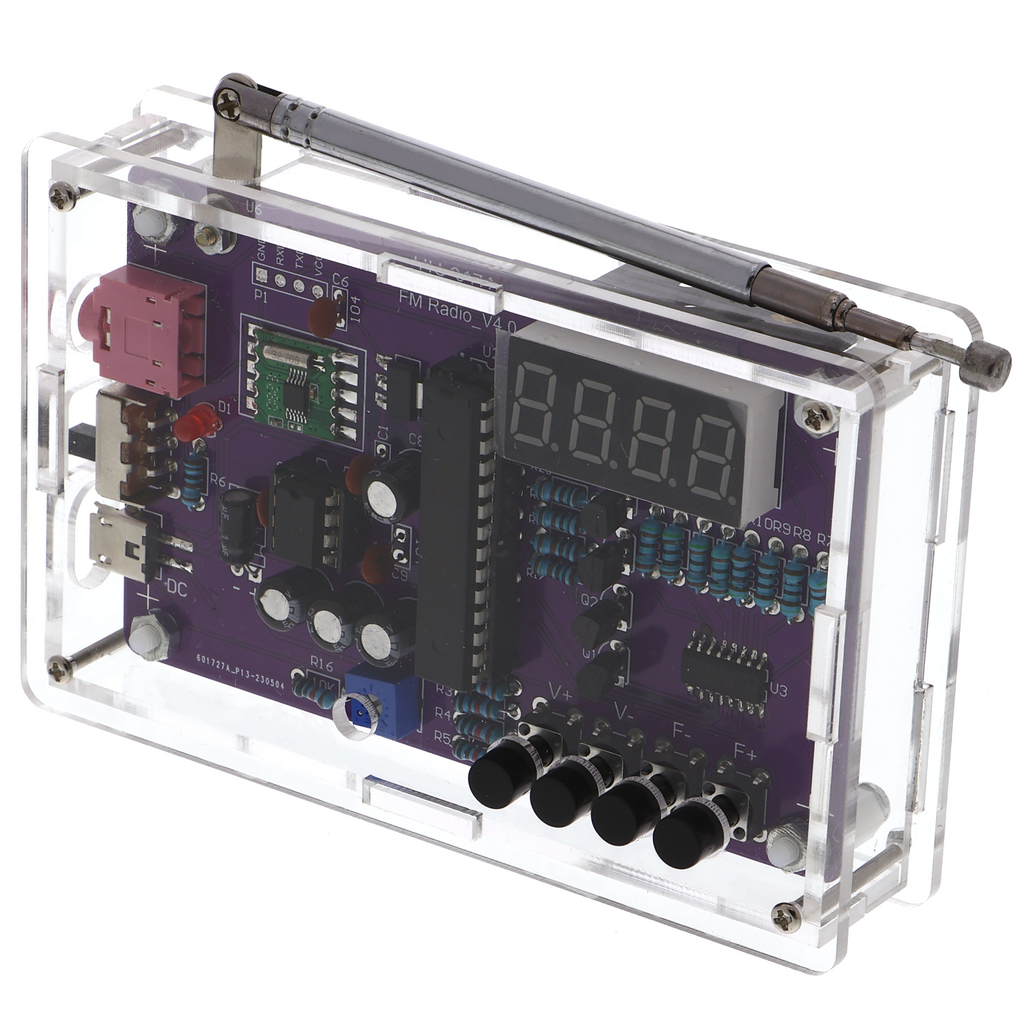

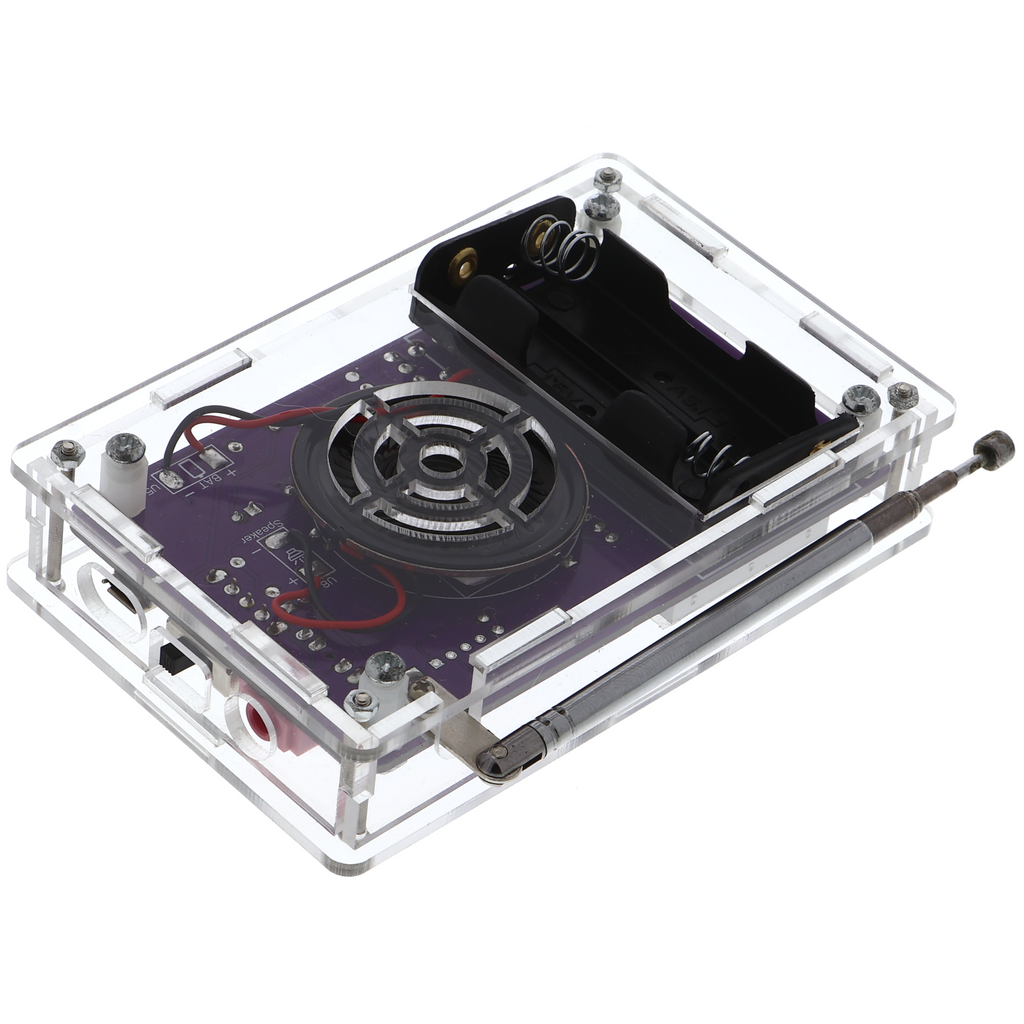

Master-soldeeroefening FM-radio RDA5807S, 87MHz-108MHz, TDA2822

Productoverzicht

• Soldeeroefenmodule met geïntegreerde schakelingen voor FM-radio-ontvangst in het frequentiebereik van 87 tot 108 MHz
• Ontvanger-IC RDA5807S en audioversterker-IC TDA2822
• Alle aansluitingen en soldeerpunten gelabeld
• Verkrijgbaar in meerdere uitvoeringen
• Voeding via een externe spanningsbron of USB vereist

Productbeschrijving

Een soldeeroefenmodule met vooraf ontworpen schakelingen dient voor het praktisch opbouwen van radiofrequentieversterking en audio-uitvoer. Het ontvanger-IC RDA5807S decodeert FM-zendsignalen in het frequentiebereik van 87 tot 108 MHz, terwijl het audioversterker-IC TDA2822 het signaal naar een luidspreker uitvoert. De gelabelde aansluitpunten maken het opbouwen tijdens de soldeeroefening eenvoudiger.

Voor gebruik is een externe voeding nodig, omdat de module geen geïntegreerde accu of spanningsregelaar bevat. Afhankelijk van de uitvoering wordt de voeding via afzonderlijke contacten of een USB-aansluiting geleverd. De module is daardoor geschikt voor beginners in het solderen, waarbij de nadruk ligt op het begrijpen van de werking van de schakeling en minder op optimale miniaturisatie.

Typische toepassingsgebieden zijn elektronicaonderwijs op beroepsscholen, hobbywerkplaatsen en makerspaces, waar het praktisch opbouwen van radio-ontvangers deel uitmaakt van het lesprogramma. Ook mensen die het solderen opnieuw oppakken, profiteren ervan om met bestaande schakelingen te werken in plaats van deze eerst te moeten ontwerpen. Zodra alle soldeerverbindingen zijn aangebracht, kan de voltooide module als functionele FM-radio-ontvanger worden gebruikt.

Naast een soldeerbout en soldeerdraad zijn een geschikte netadapter of andere stroombron met de juiste spanning, afhankelijk van de uitvoering tussen 5 en 12 volt, en een aansluitvlak of kleine luidspreker met aangepaste impedantie vereist.

Veiligheidsinstructies

Er mag pas worden gesoldeerd nadat de soldeerbout volledig is afgekoeld. Controleer bij het werken met de module de voedingsspanning en alle mechanische beschadigingen voordat het apparaat van stroom wordt voorzien. Deze module is uitsluitend bedoeld voor onderwijs- en ontwikkeldoeleinden en mag niet in het circuit van huisinstallaties worden geïntegreerd. Raadpleeg bij onduidelijkheden over een veilige ingebruikname vóór de start een elektrotechnisch deskundige.

Leveringsomvang

• 1x Soldeeroefening FM-radio RDA5807S, 87MHz-108MHz, TDA2822
