Master-drukknop, zwart - 3-9V, met ledverlichting - met fitting

Productoverzicht

• Drukschakelaar met verlichte led-ring, matzwart metalen behuizing met zeshoekige buitencontour
• Sluit of opent een stroomkring wanneer de knop wordt ingedrukt
• Led-ring onafhankelijk van het schakelcontact met afzonderlijke voeding
• Bedrijfsspanning voor led-ring 3 tot 9 V
• Inbouw in een boring van 19 mm, bevestiging met de meegeleverde fitting

Productbeschrijving

Deze drukschakelaar stuurt stroomkringen aan met optische terugmelding. De robuuste metalen behuizing met matzwarte afwerking is voorzien van een verlichte ring rond de drukknop, waarvan de kleur per uitvoering varieert. De schakelaar wordt aan de voorkant bediend en kan aan de achterkant met de meegeleverde fitting in een boring van 19 mm worden bevestigd.

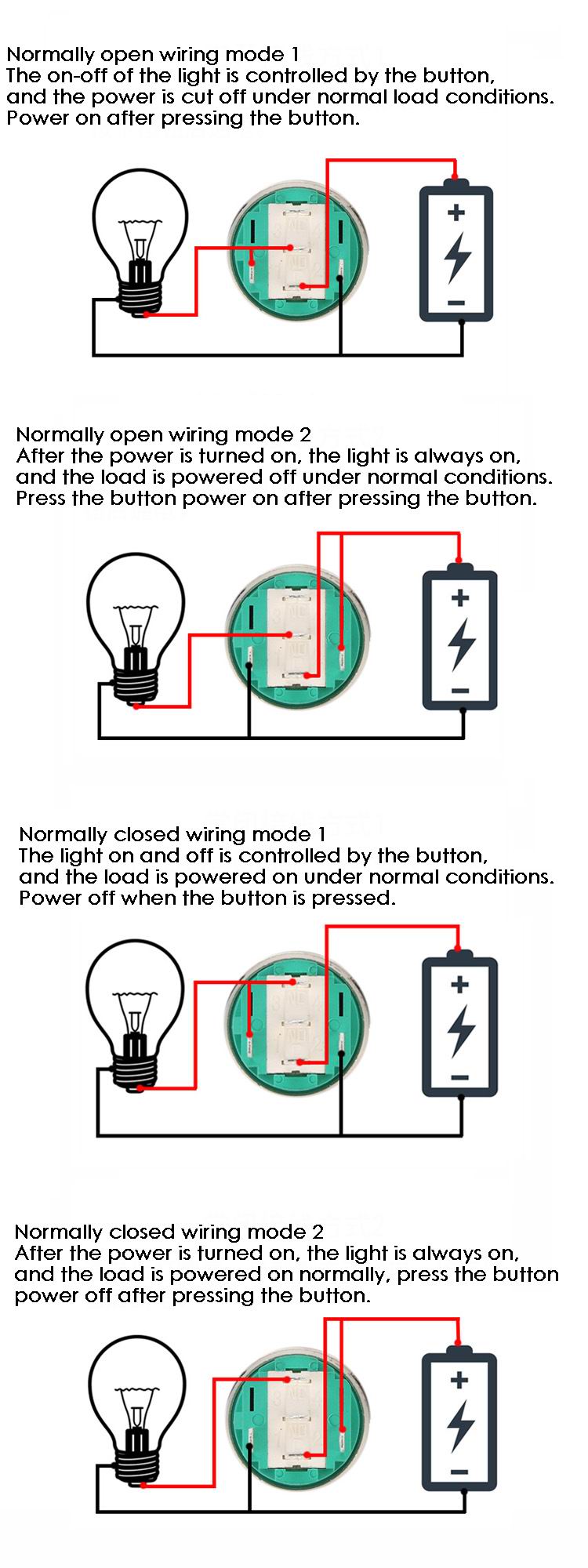

De schakelfunctie en de ledverlichting werken volledig onafhankelijk van elkaar. Door op de knop te drukken wordt een contact voor de aangesloten stroomkring geopend of gesloten, terwijl de led via een afzonderlijke leiding met 3 tot 9 V wordt gevoed. Hierdoor kan de led-ring als onafhankelijke bedrijfsindicator worden gebruikt, bijvoorbeeld om de status van een apparaat weer te geven zonder dat de knop zelf hoeft te worden bediend.

De schakelaar wordt gebruikt in schakelkasten en bedieningspanelen, in besturingseenheden en in modelbouwprojecten en zelfgebouwde elektronica. In alle gevallen biedt de combinatie van een mechanische schakelaar en lichtterugmelding een veilige en zichtbare controle over de bedrijfstoestand.

Voor de ingebruikname is naast de schakelleiding een afzonderlijke voeding voor de led-ring nodig, die binnen het spanningsbereik van 3 tot 9 V moet liggen. De voedingsspanning voor het schakelcontact zelf is niet aan dit bereik gebonden en wordt afzonderlijk bepaald.

Veiligheidsinstructie

Deze schakelaar is niet bestemd voor montage in het elektriciteitsnet van een woning en dient uitsluitend voor het bouwen van prototypes en voor test- en ontwikkelingsdoeleinden. Werkzaamheden aan of in de nabijheid van elektrische installaties zijn voorbehouden aan bevoegde elektriciens. Raadpleeg bij onduidelijkheden vóór de ingebruikname een bevoegde elektricien.

Leveringsomvang

inbegrepen en moet afzonderlijk worden aangeschaft.
