Master-soldeeroefening hart (pulserende leds) - verschillende kleuren

Productoverzicht

• Soldeeroefening in hartvorm met meerdere pulserende leds

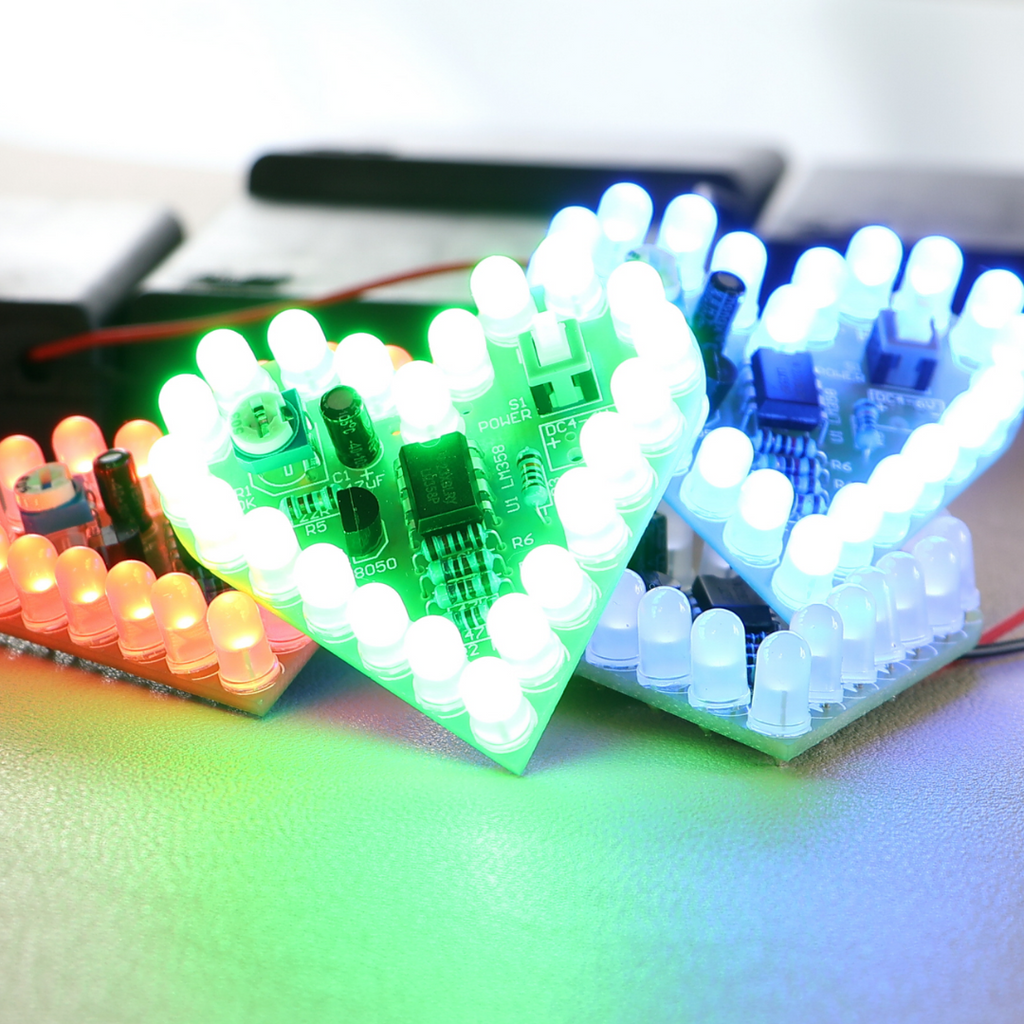

• Verkrijgbaar in verschillende kleuren, afhankelijk van de uitvoering
• Led-anodes verbonden via een gemeenschappelijke stroomvoorziening
• Led-kathodes naar afzonderlijke soldeerpunten geleid
• Oefenobject voor soldeerverbindingen en soldeertechnieken
• Geen verdere elektronica vereist

Productbeschrijving

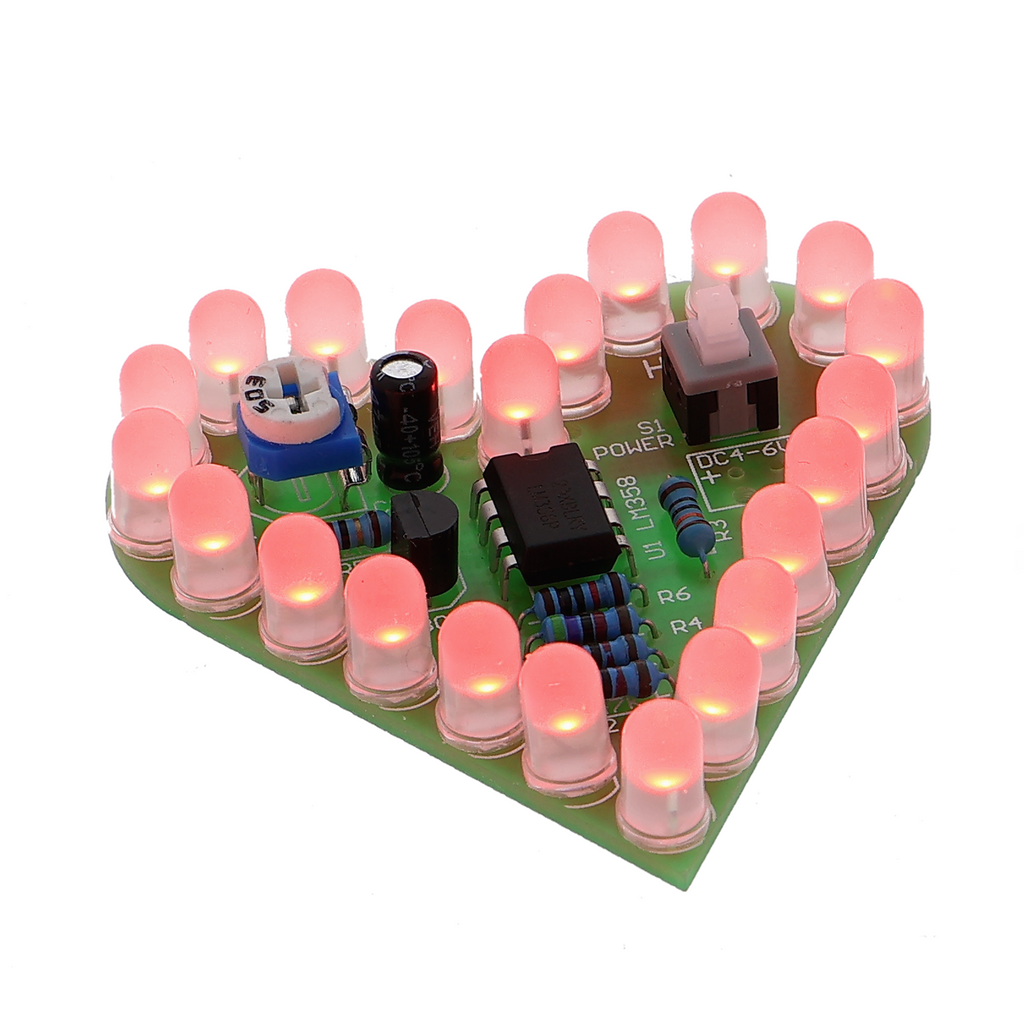

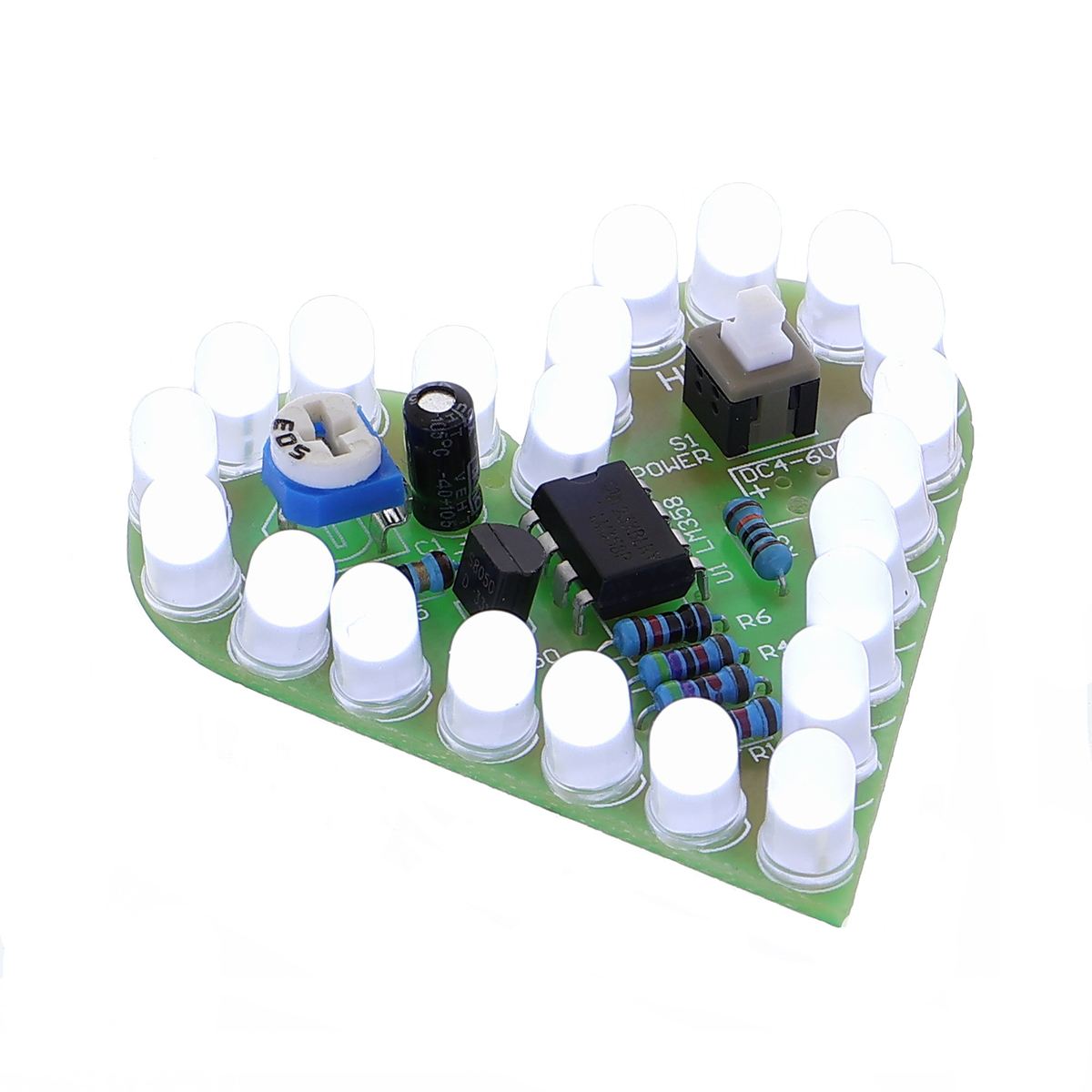

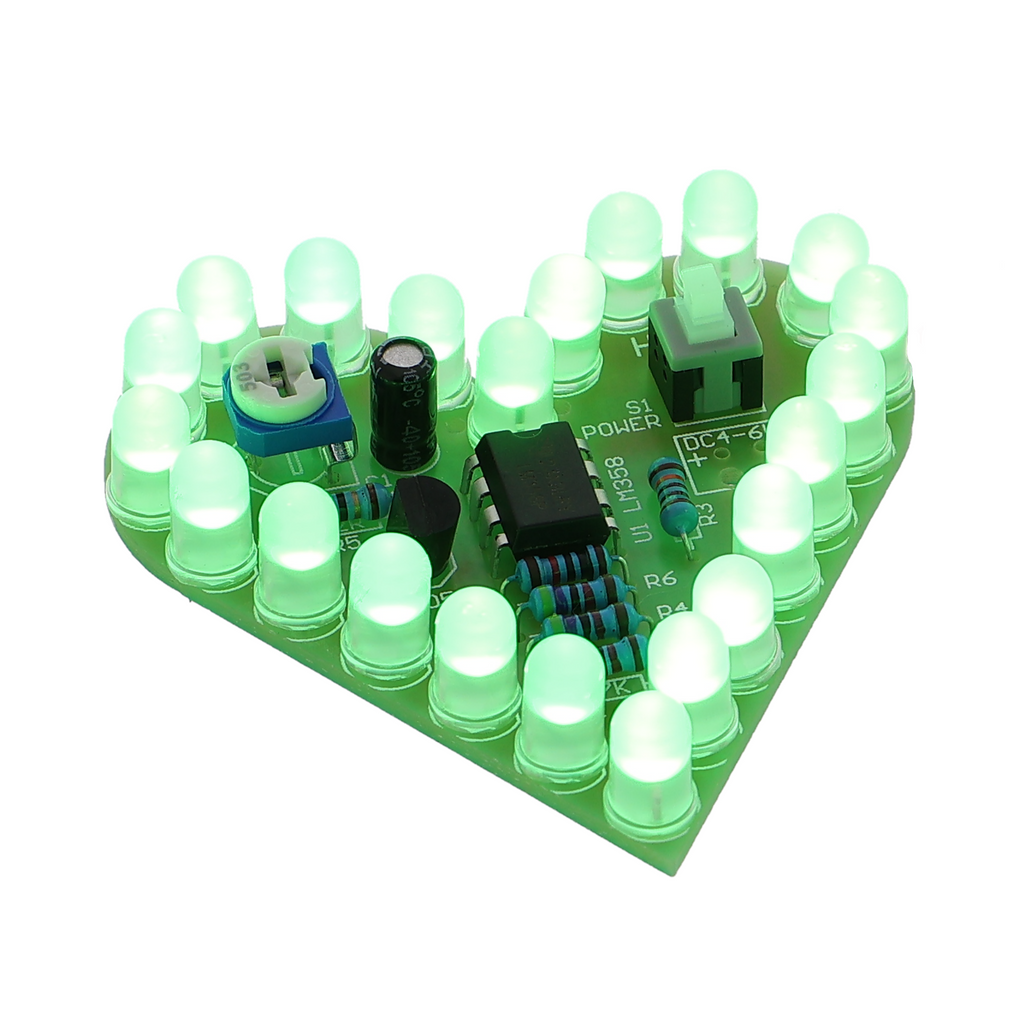

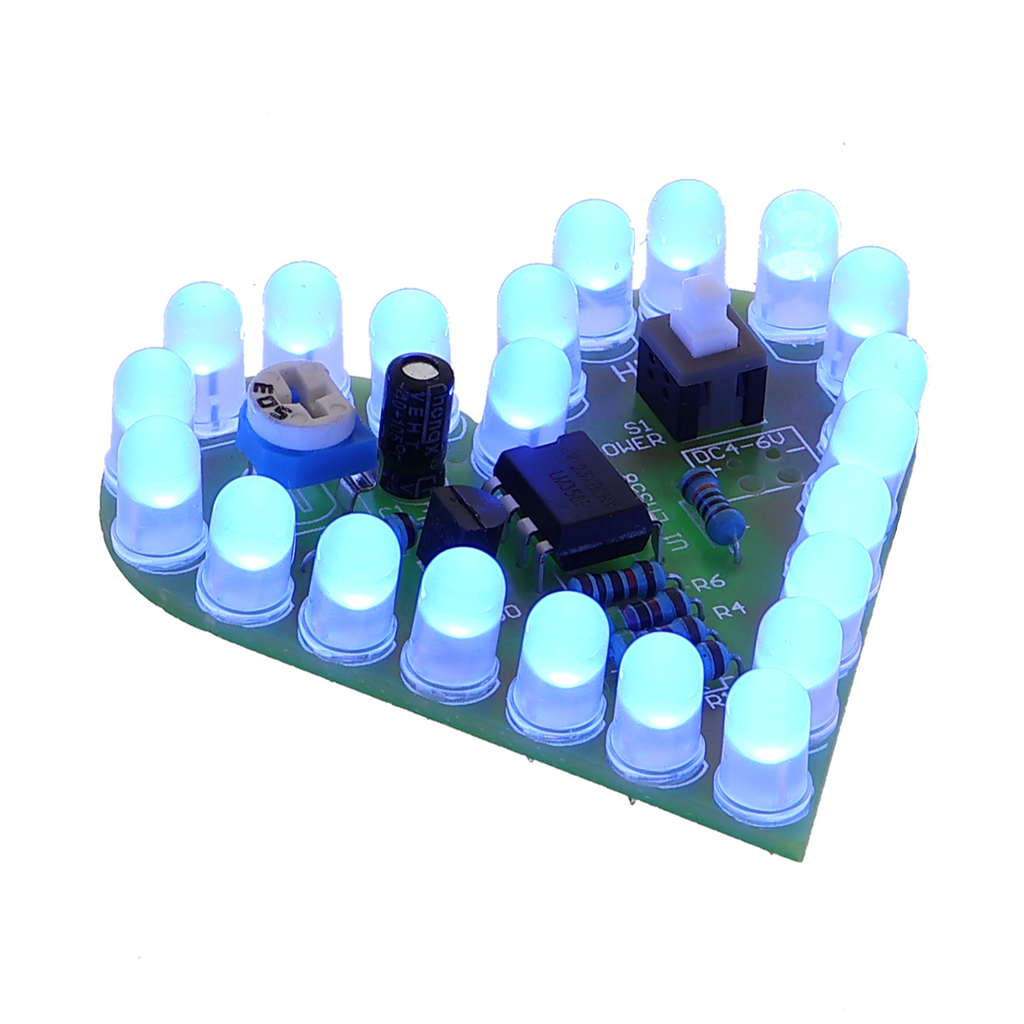

Deze soldeeroefening traint basistechnieken voor het solderen op een hartvormige printplaat met meerdere leds in verschillende kleuren. Elke led vereist een schone soldeerverbinding tussen het aansluitdraadje en de printbaan om contact met de gemeenschappelijke stroomvoorziening te maken.

Het werkingsprincipe is eenvoudig: stroom loopt via de anode over een gemeenschappelijke voedingsprintbaan naar elke led en vervolgens door de led zelf naar de eigen kathode bij het soldeerpunt. Als alle soldeerverbindingen correct zijn uitgevoerd, knipperen de leds op hetzelfde ritme. Zo is zichtbaar of het solderen is gelukt of dat er nog contactproblemen zijn.

Deze printplaat is geschikt om te leren solderen en om soldeertechnieken op te frissen. In lessen of workshops kan hiermee worden getoond hoe schakelingen daadwerkelijk ontstaan. Beginners kunnen hiermee zonder druk oefenen, want een defecte led is snel losgesoldeerd en vervangen.

Voor gebruik volstaat een gelijkspanningsbron met de juiste spanning, bijvoorbeeld een USB-stekker of een kleine netadapter in het bereik van 5 tot 9 volt. De exacte spanningsvereiste hangt af van de kleuruitvoering. De kathodes van alle leds moeten met de minpool worden verbonden en de gemeenschappelijke anode met de pluspool.

Veiligheidsinstructie

Voor het solderen zelf is een correct gebruikte soldeerbout of een soldeerstation met een geschikte temperatuur vereist. Zorg voor goede ventilatie op de werkplek om soldeerdampen af te voeren. De afgewerkte printplaat is een hulpmiddel voor het bouwen van prototypes en voor ontwikkelingsdoeleinden en mag niet in huishoudelijke stroomkringen of producten worden geïntegreerd.

Leveringsomvang

/ technische gegevens:
