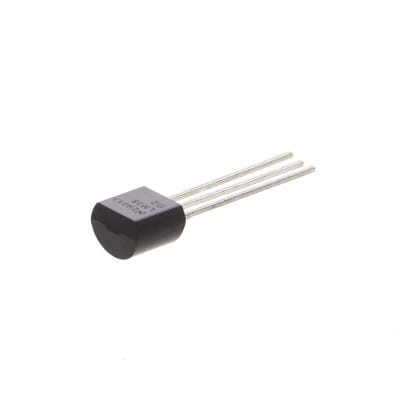

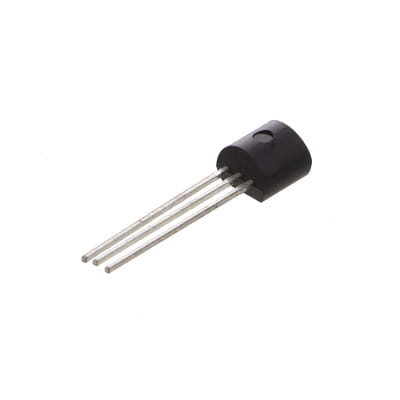

LM35DZ TO92-temperatuursensor

Productoverzicht

• Analoge temperatuursensor in een TO92-behuizing voor een meetbereik van -55 °C tot +150 °C
• Lineaire uitgangsspanning van 10 mV per kelvin
• Nauwkeurigheid van ±0,5 °C in het bereik van 0 °C tot +70 °C
• Rechtstreeks aan te sluiten op ADC-ingangen van microcontrollers
• Geen externe kalibratie vereist
• Voedingsspanning van 4 tot 30 V

Productbeschrijving

Deze temperatuursensor meet de temperatuur analoog en zet deze om in een proportionele uitgangsspanning. De lineaire karakteristiek van 10 mV per kelvin vereenvoudigt de omrekening; de spanning kan rechtstreeks worden omgerekend naar graden Celsius. Kalibratie is niet nodig.

De sensor wordt tussen de voeding en de ADC-ingang van een microcontroller aangesloten en heeft slechts twee tot drie aansluitingen nodig. Dankzij de brede voedingsspanning van 4 tot 30 V is hij flexibel inzetbaar in verschillende systemen, zowel met 5-V- als met 3,3-V-logica. De sensor geeft echter een spanningssignaal af dat de voedingsspanning volgt, waardoor bij gemengde spanningsniveaus mogelijk een levelshifter nodig is.

In het bereik van 0 °C tot +70 °C bedraagt de nauwkeurigheid ±0,5 °C. Buiten dit bereik neemt de nauwkeurigheid af, maar blijft deze geschikt voor temperatuurmonitoring en -logging in airconditioningsystemen, broedmachines of voor voorraadbewaking. De sensor wordt ook gebruikt in draagbare meet- en regelapparatuur. Het meetbereik van -55 °C tot +150 °C dekt de meeste toepassingen binnenshuis, maar is niet geschikt voor extreem lage koelprocessen.

Voor het gebruik is een voedingsmodule van minimaal 4 V en een microcontroller met ADC-ingang vereist. Een condensator in de buurt van de voedingsaansluiting van de sensor stabiliseert de voeding en vermindert ruis in het meetsignaal.

Veiligheidsinstructie

De sensor is niet bedoeld voor inbouw in het elektriciteitsnet van een woning en is uitsluitend bestemd voor het bouwen van prototypes en voor test- en ontwikkelingsdoeleinden. Werkzaamheden aan of in de buurt van elektrische installaties zijn voorbehouden aan elektrotechnisch vakpersoneel; raadpleeg bij onduidelijkheden over de integratie in bestaande installaties vóór ingebruikname een elektrotechnisch vakpersoon.

Leveringsomvang

• 1x LM35DZ TO92 temperatuursensor
