Lichtsluis, foto-elektrische schakelaar - U-vorm

Productoverzicht

• U-vormige foto-elektronische lichtsluis met een gleufbreedte van ongeveer 10 mm
• Detecteert objecten door onderbreking van een infraroodlichtstraal
• Digitale uitgang met een stabiel HIGH- of LOW-signaal
• Interne LM393-comparator voor betrouwbare schakelprocessen
• Werkt op 3,3 tot 5 V gelijkspanning
• Status-led geeft de schakeltoestand geïnverteerd weer
• Geschikt voor toerentalmeting, telling en positiedetectie

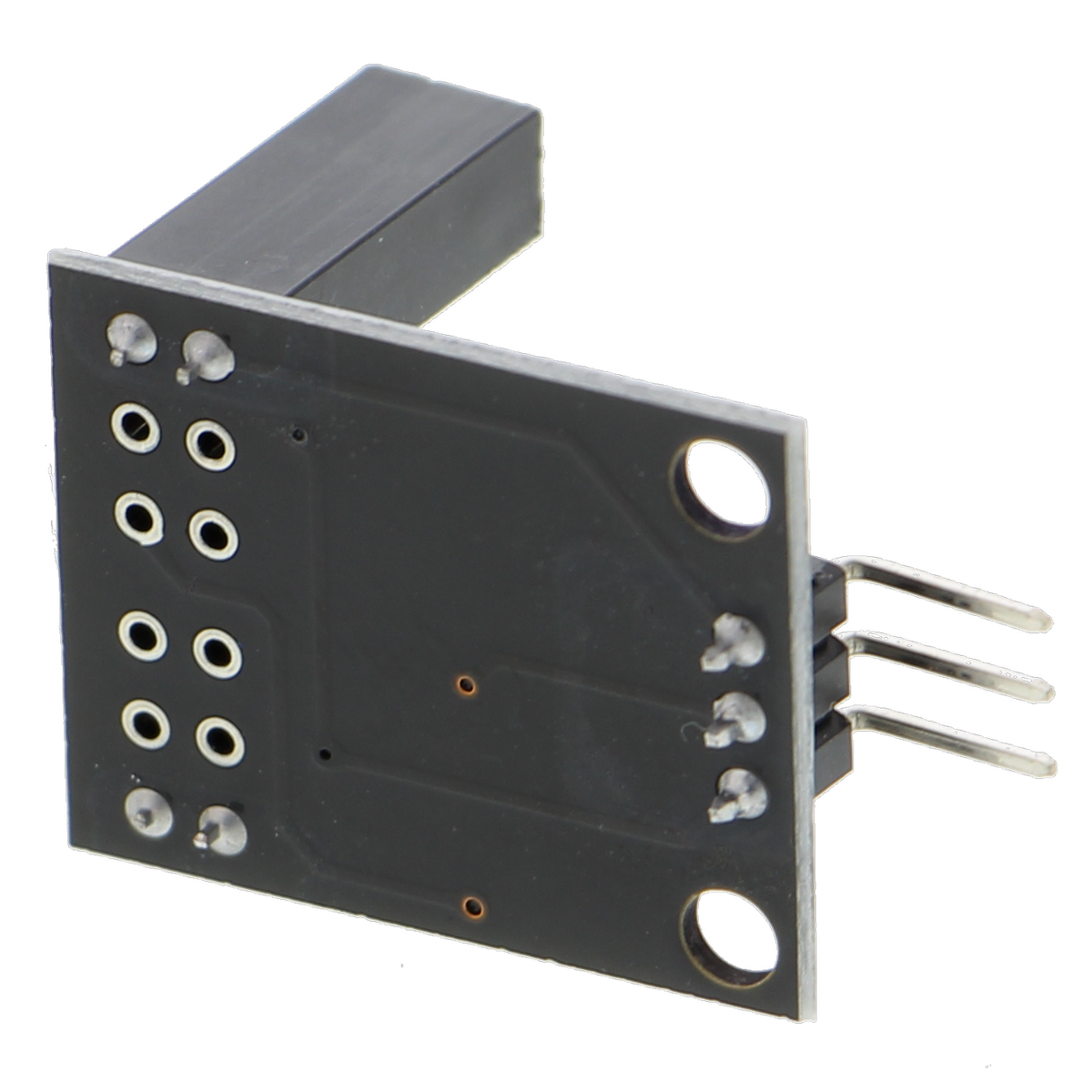

• Printplaat met bevestigingsgat en haakse aansluitpennen

Productbeschrijving

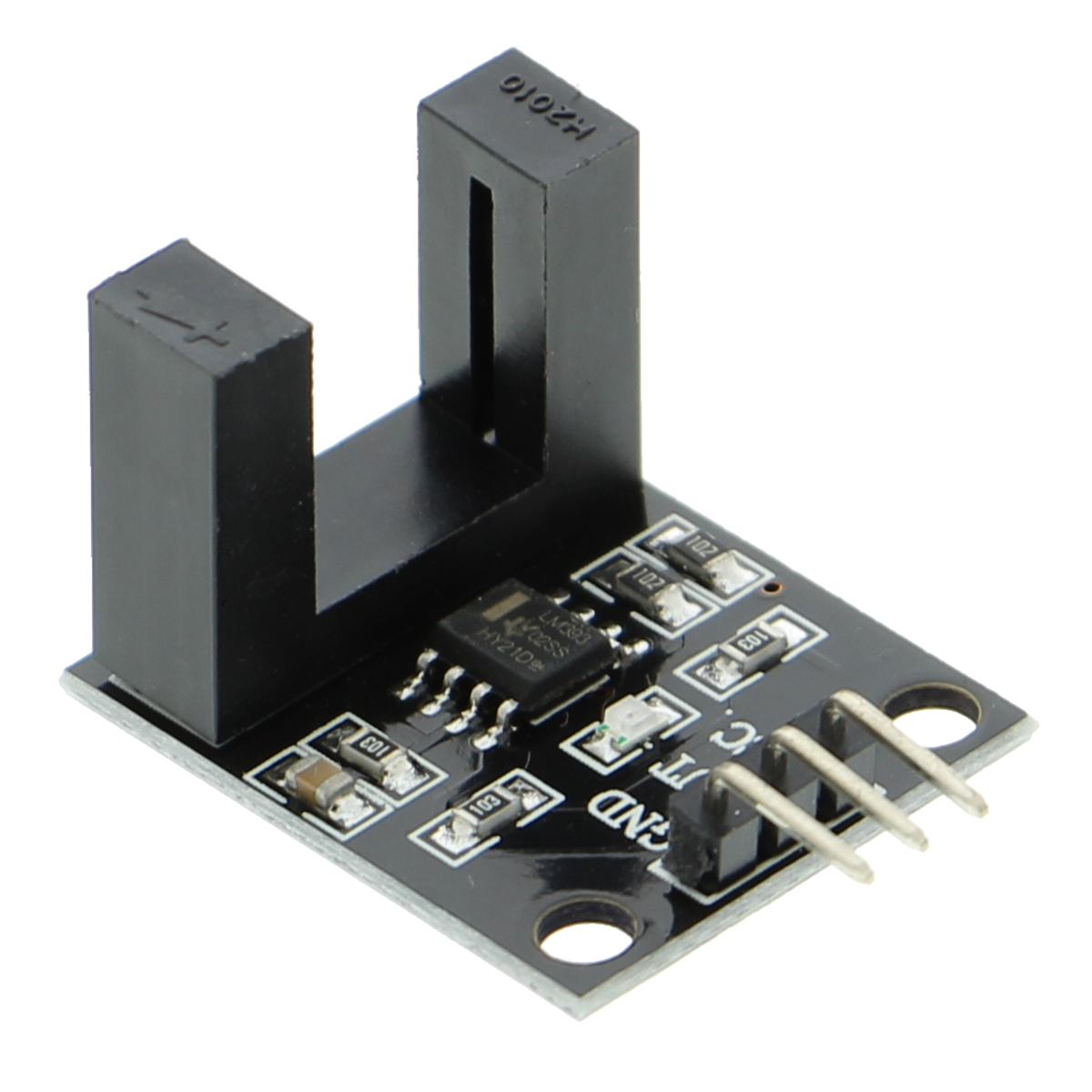

Deze foto-elektronische lichtsluis gebruikt een infraroodstraal om objecten te detecteren. De U-vormige kunststof behuizing bevat de zender en ontvanger in de beide armen, met ongeveer 10 mm afstand ertussen. Wanneer een object, zoals een spaak, een schijf of een aanslagstuk, door de gleuf beweegt, onderbreekt het de lichtstraal.

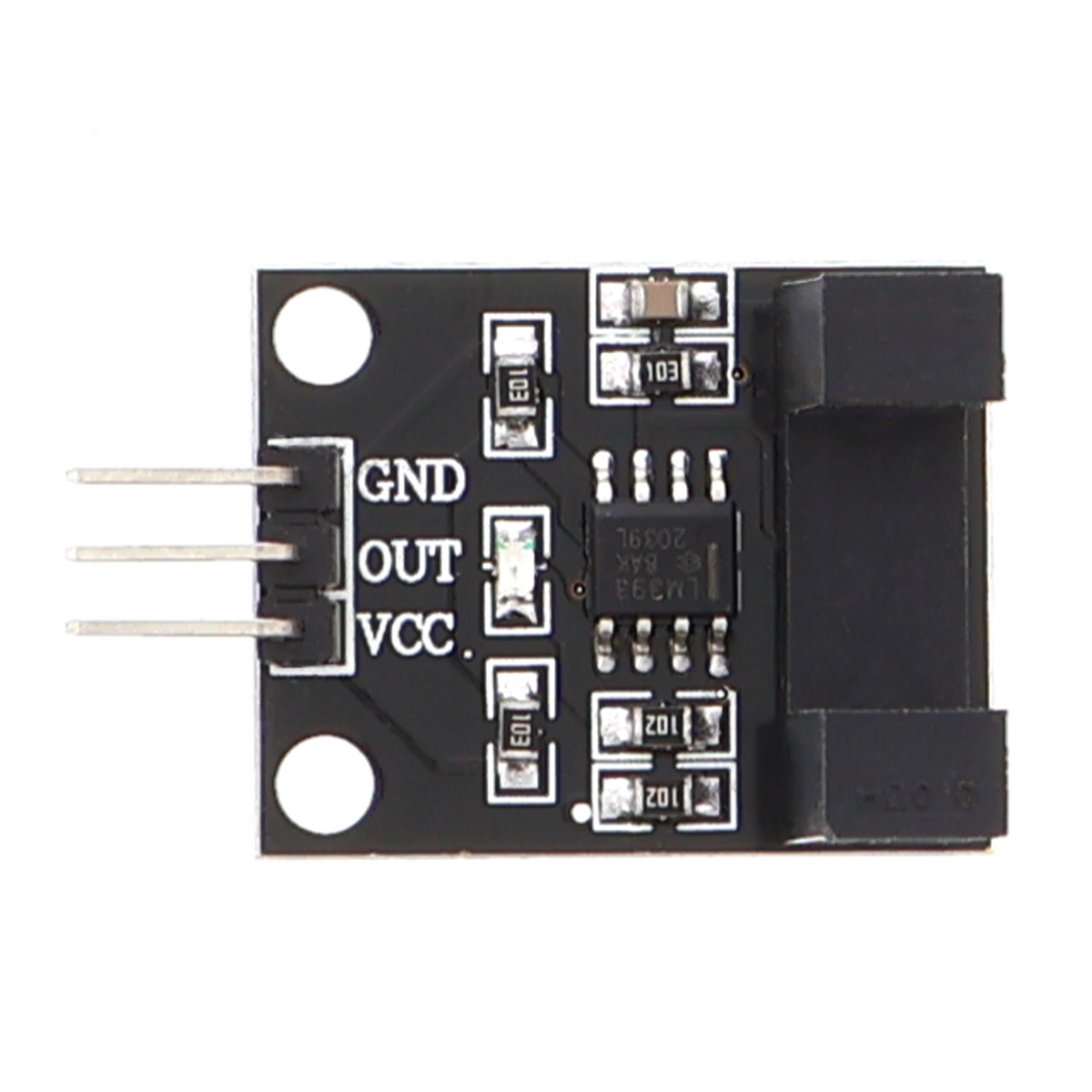

Een geïntegreerde LM393-comparator zet het zwakke signaal van de ontvanger om in een schoon digitaal schakelsignaal. De comparator vergelijkt het pulssignaal met een drempelwaarde en levert een stabiel uitgangsniveau. De status-led gaat branden wanneer de lichtstraal wordt onderbroken en gaat uit wanneer het licht weer ongehinderd doorgaat. Zo blijft de uitgangstoestand altijd zichtbaar.

De module is geschikt voor toerentalmeting aan wielen met spaken of uitsparingen, voor het detecteren en tellen van passerende objecten en voor positiedetectie van bewegende onderdelen. De U-vorm past rechtstreeks in sleufwielen of kan aan machineassen worden bevestigd voor detectie van eindstops.

De bedrijfsspanning van 3,3 tot 5 V maakt een rechtstreekse aansluiting op gangbare microcontrollerboards en singleboardcomputers met overeenkomstig compatibele spanningsniveaus mogelijk. De printplaat wordt mechanisch bevestigd via een boorgat; de voeding en signaaluitgang worden aangesloten via haakse aansluitpennen, om ze rechtstreeks te steken of te solderen.

Veiligheidsinstructie

De module is uitsluitend bedoeld voor het bouwen van prototypes en voor test- en ontwikkeldoeleinden en is niet bestemd voor installatie in huishoudelijke stroomkringen. De infraroodzender straalt onzichtbaar licht uit; langdurig rechtstreeks in het zenderoppervlak kijken moet worden vermeden. Werkzaamheden aan of direct naast de elektrische installatie van een gebouw zijn voorbehouden aan elektromonteurs; raadpleeg bij twijfel vóór ingebruikname een elektromonteur.

Leveringsomvang

• 1x lichtsluis, foto-elektronische schakelaar - U-vorm
