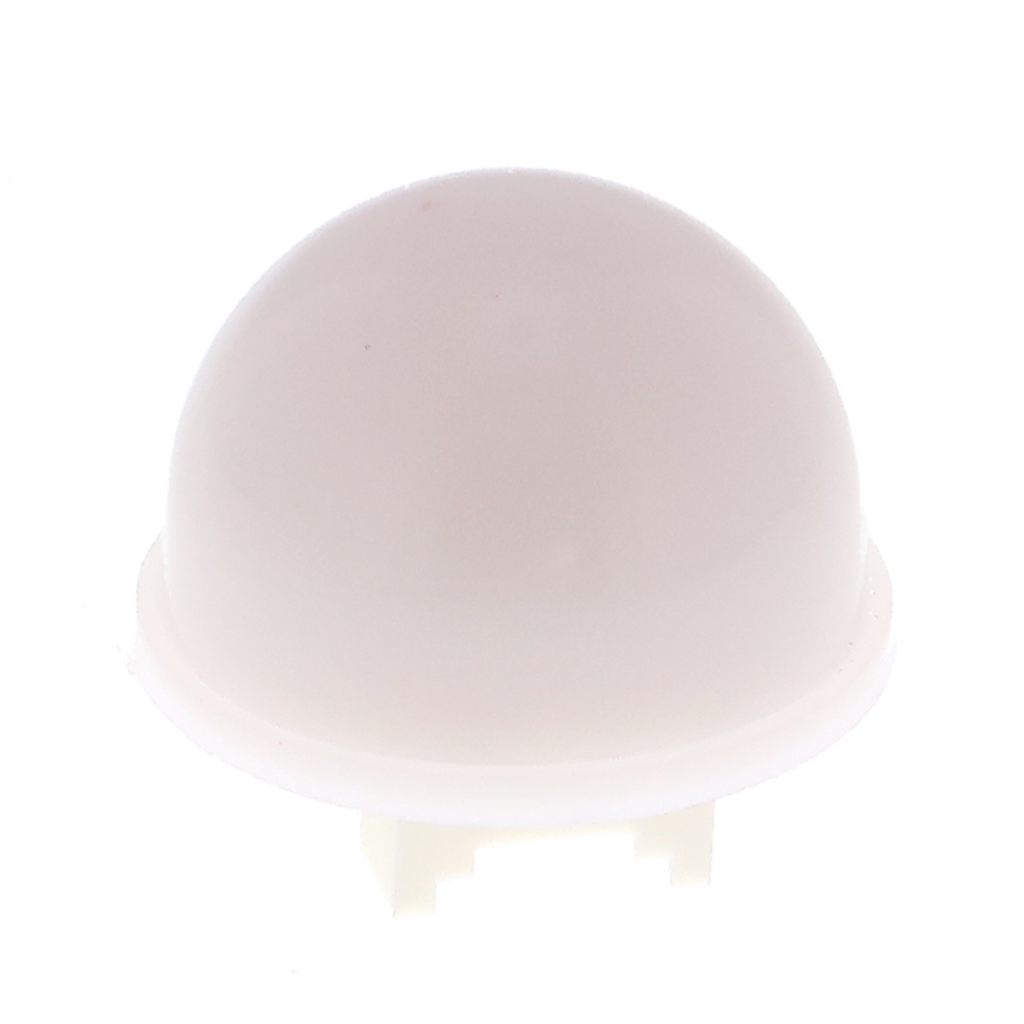

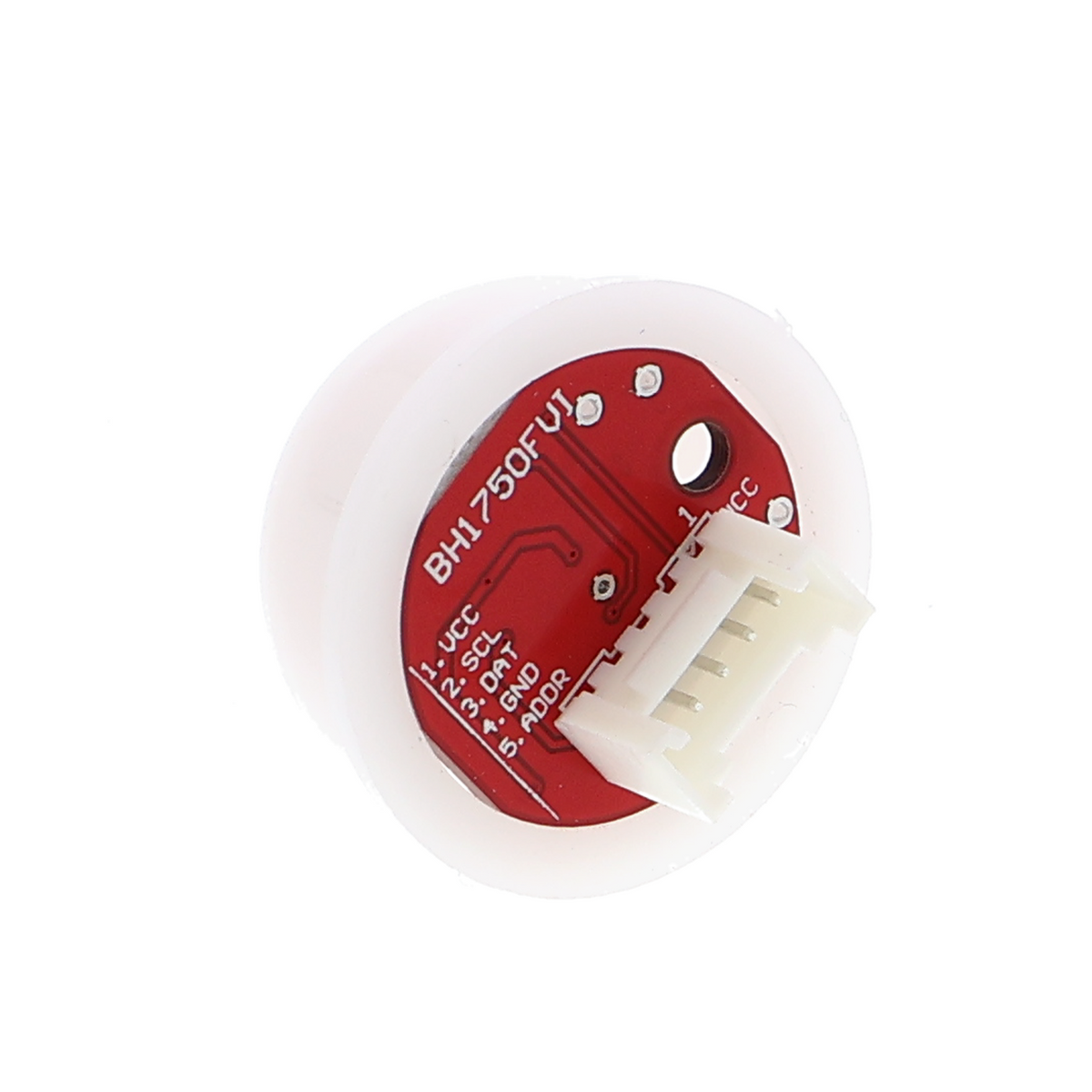

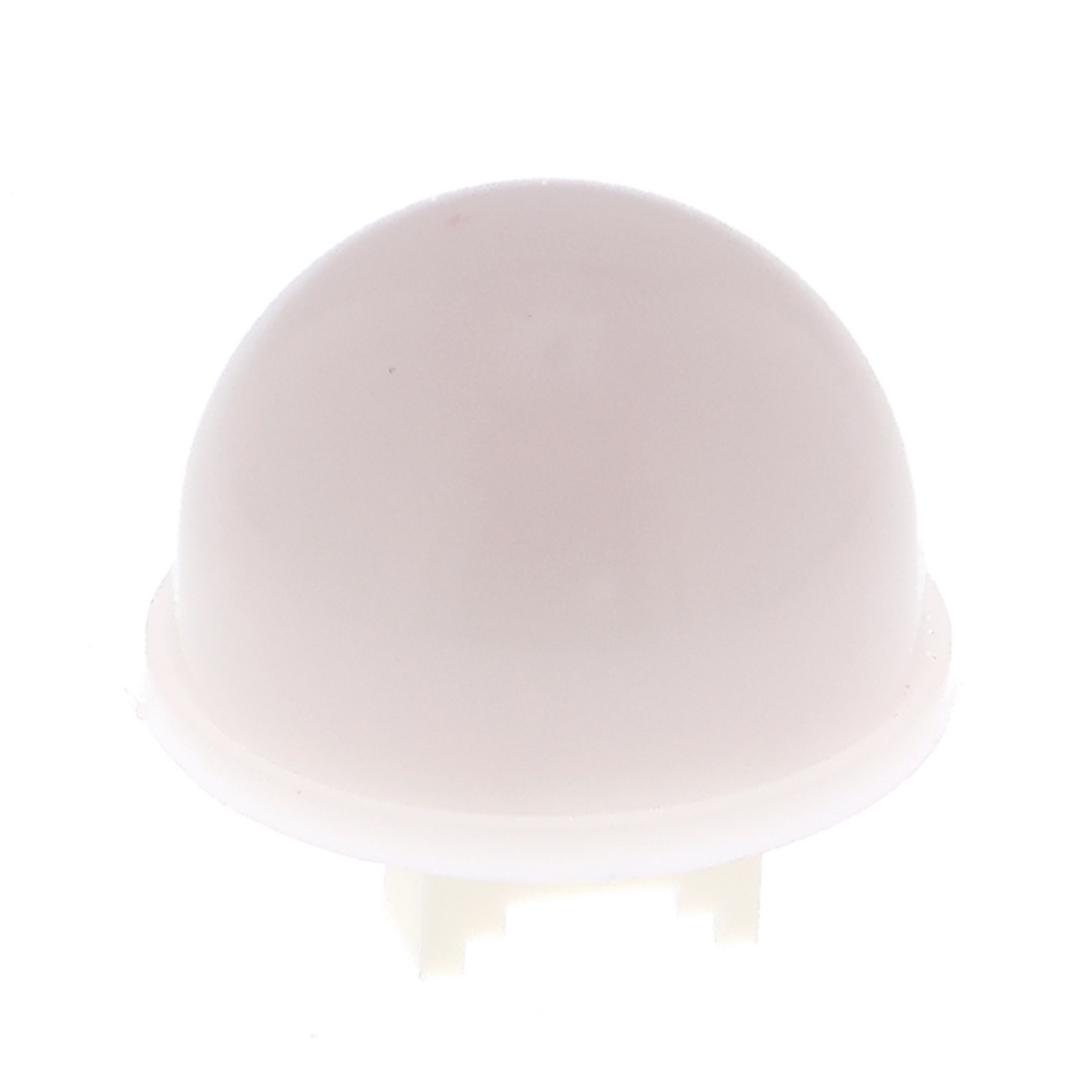

Lichtsensor BH1750, BH1750FVI-chip, sensor voor lichtintensiteit
Lichtsensor BH1750, BH1750FVI-chip, sensor voor lichtintensiteit
Dit past erbij
Betaal binnen 30 dagen
Betaal binnen 30 dagen
Beschrijving
Productoverzicht
- Lichtsensor met digitale I2C-interface
- Meetbereik van 1 tot 65535 lux, resolutie tot 0,54 lux per stap
- Bedrijfsspanning van 2,4 tot 3,6 volt
- Twee instelbare I2C-adressen, meerdere sensoren op één bus
- Twee meetmodi, meettijd van 16 tot 180 milliseconden
- Energiezuinig, vanaf 0,5 microampère in stand-bymodus
Productbeschrijving
De BH1750-lichtsensor meet de omgevingshelderheid via een digitale I2C-bus. De IC reageert op verzoek met een meetwaarde tussen 1 en 65535 lux, wat voldoende is voor metingen van maanlicht tot direct zonlicht. De resolutie maakt het mogelijk om ook onder 1 lux onderscheid te maken, bijvoorbeeld om schemertoestanden te herkennen.
Het licht valt op een fotosensor en wordt omgezet in een elektrisch signaal; een geïntegreerde versterker bewerkt het signaal en geeft het als digitale waarde af. Twee verschillende meetmodi maken een afweging tussen snelheid en nauwkeurigheid mogelijk: de snelle meting levert in ongeveer 16 milliseconden een resultaat, de nauwkeurige meting in ongeveer 180 milliseconden. Twee selecteerbare I2C-adressen maken een extra schakelpin overbodig wanneer meerdere sensoren op één bus zijn aangesloten.
In de praktijk vervangt de sensor handmatige lichtwaarden bij de automatische camera-instellingen, regelt hij de helderheid van ledverlichting aan de hand van het tijdstip of de situatie in de ruimte, of detecteert hij of er bij een weerstation daglicht is. Verlichtingssterktes in gebouwen liggen doorgaans tussen 50 en 500 lux, waardoor de sensorkarakteristiek daar een goede resolutie biedt.
De bedrijfsspanning moet tussen 2,4 en 3,6 volt liggen; aansluiting op 5V-systemen vereist daarom een nivea convertor voor de I2C-bus. De sensor heeft geen interne kalibratie en wordt in de fabriek afgeregeld. Afwijkingen als gevolg van productietoleranties kunnen tot ±15 procent bedragen. Voor gebruik zijn alleen de voeding en de I2C-verbinding met het moederbord nodig.
Veiligheidsinstructie
De sensor is uitsluitend bedoeld voor het opbouwen van prototypes en voor test- en ontwikkeldoeleinden en niet voor inbouw in het elektriciteitsnet van een woning. Let op het bedrijfsspanningsbereik van 2,4 tot 3,6 volt en de vereiste niveaushifting bij gebruik met 5V-logicasystemen.
Leveringsomvang

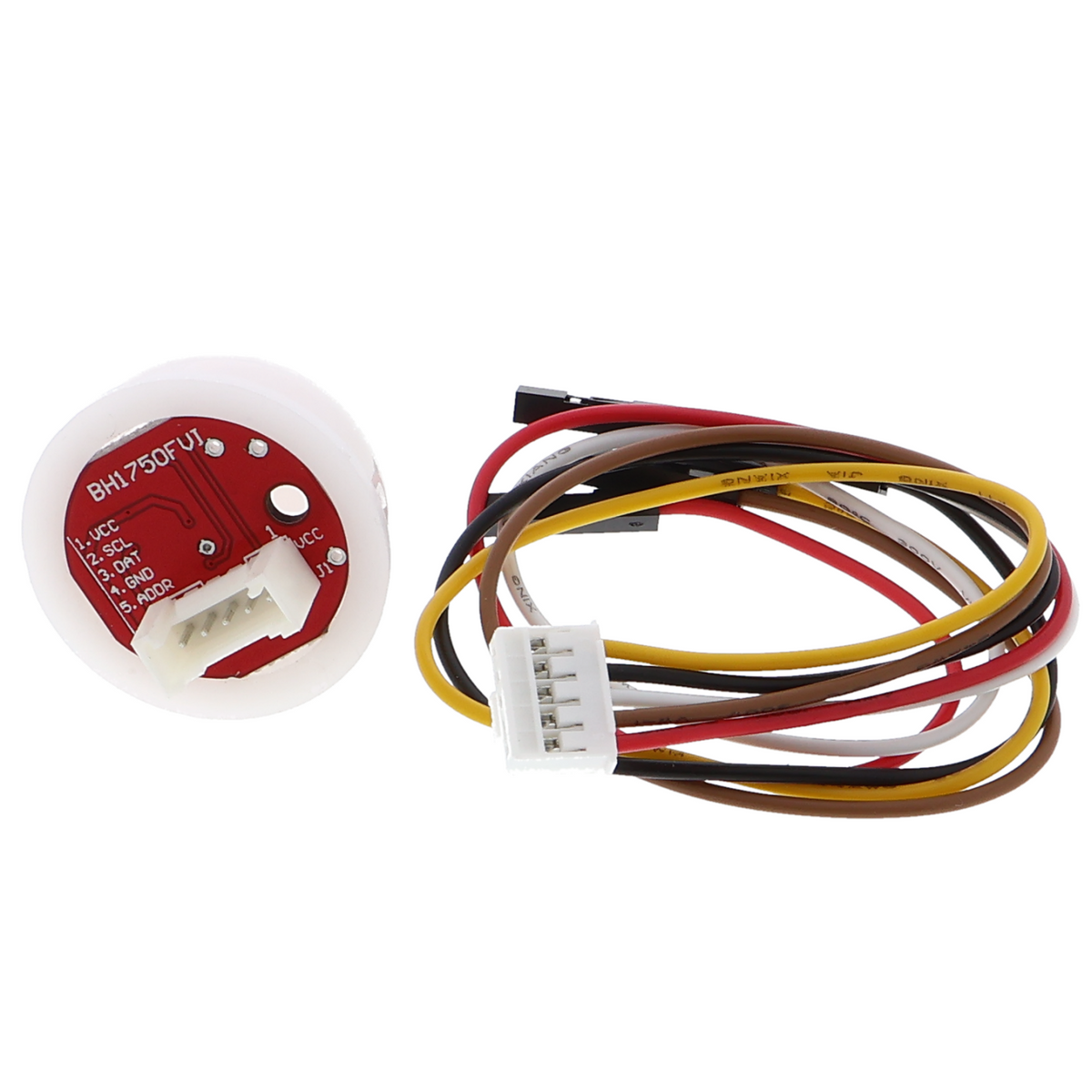

- 1x lichtsensor BH1750, BH1750FVI-chip
