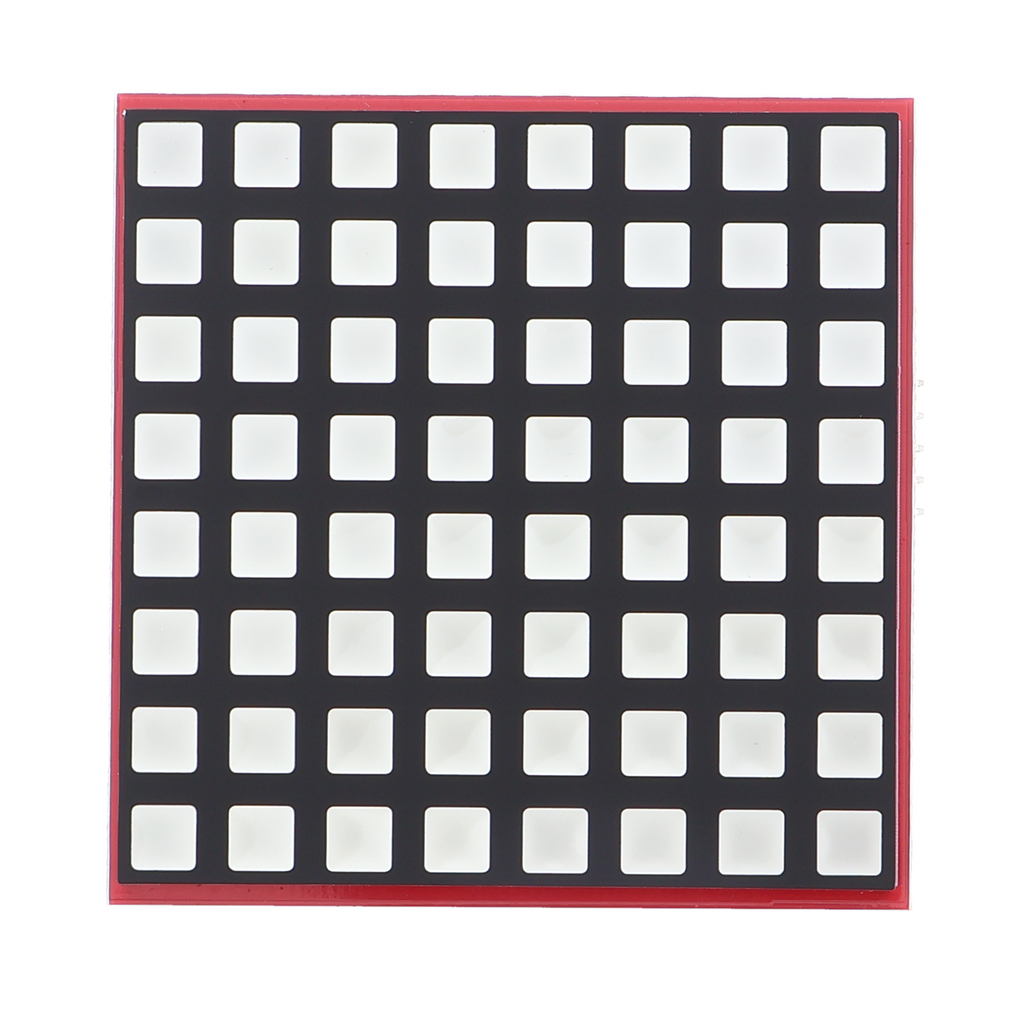

LED-matrix 8x8 voor Raspberry Pi en Arduino

Productoverzicht

• 64 ledpunten in een 8*8-matrix voor tekstweergave, animaties en afbeeldingen
• Rechtstreekse aansluiting op Raspberry Pi en Arduino
• Communicatie via I2C-bus, slechts twee besturingsleidingen nodig
• Afzonderlijke voeding voor de leds vereist
• Gegevensindeling voor pixel-voor-pixelbesturing, geen voorgeprogrammeerde patronen
• Bedrijfsspanning 5 V, met stroombegrenzing op de besturingsleidingen

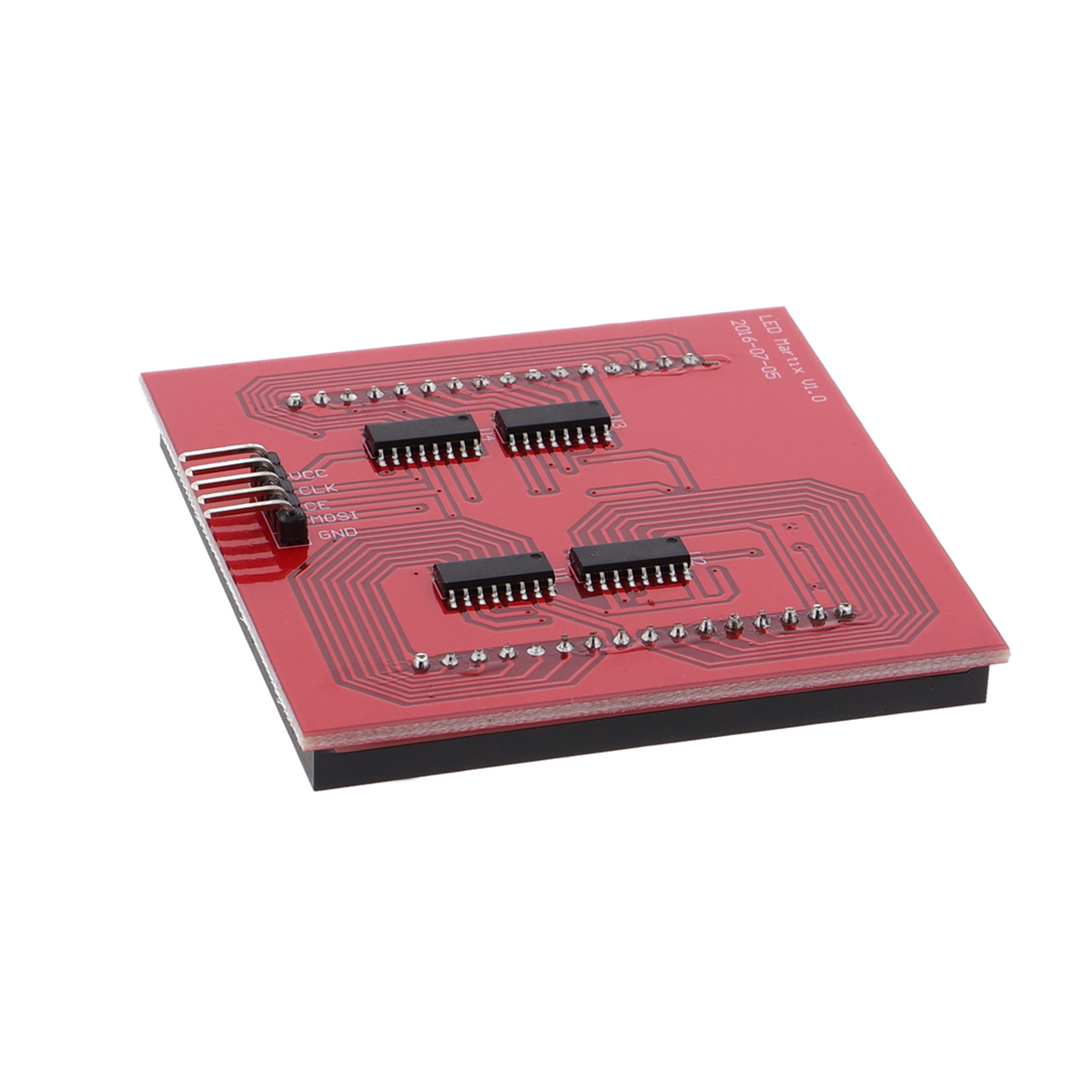

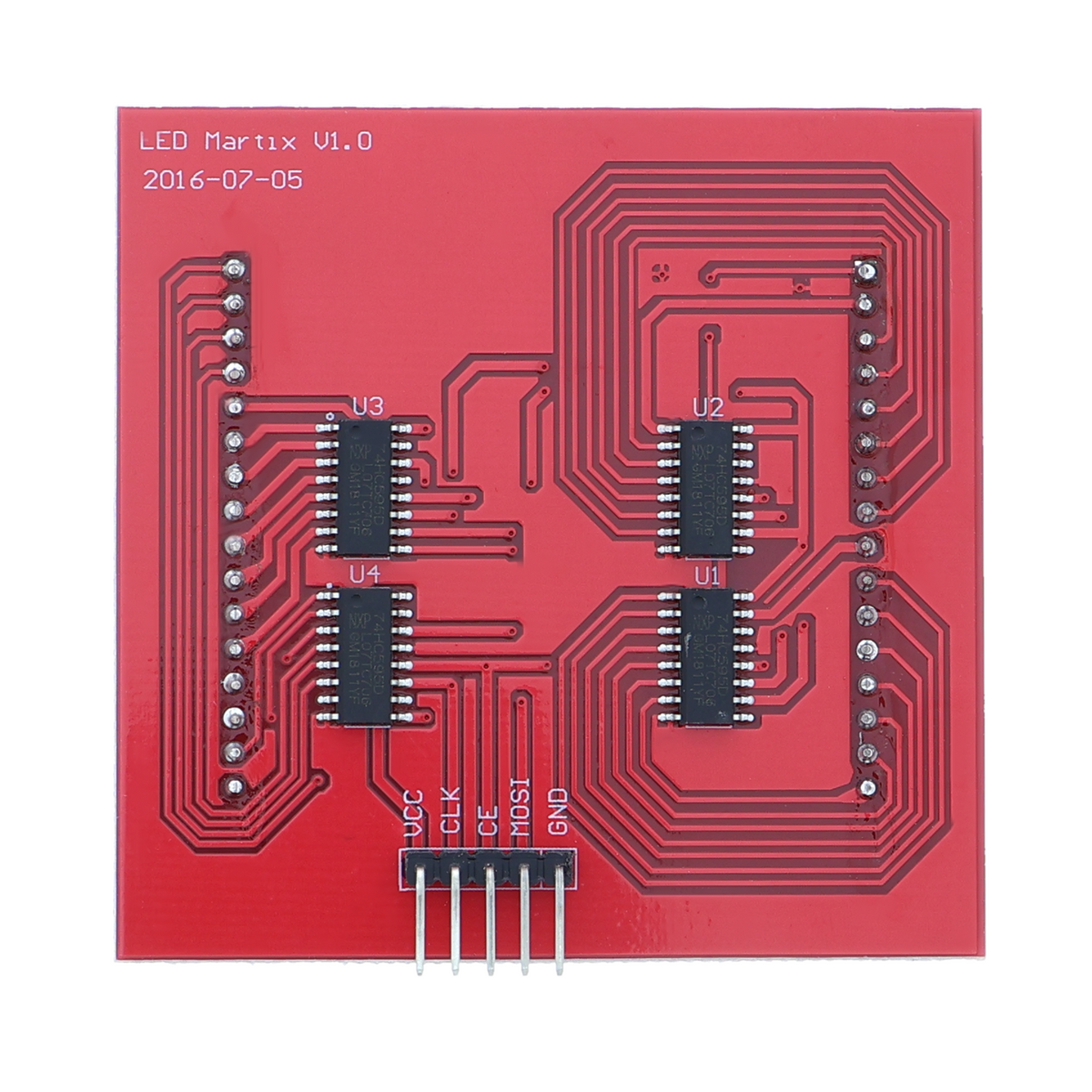

• Geïntegreerde led-driver voor matrixmultiplexing

Productbeschrijving

Een ledmatrix met 8*8 pixels maakt via de I2C-bus verbinding met microcontrollerboards zoals Arduino of de Raspberry Pi. De twee datalijnen (SDA en SCL) volstaan om alle 64 leds aan te sturen; daardoor zijn in vergelijking met directe aansturing geen extra aansluitingen nodig.

De matrix maakt gebruik van tijdgestuurde multiplexing, waarbij kolommen en rijen snel na elkaar worden aangestuurd. De matrix werkt op een voedingsspanning van 5 V. Omdat de busniveaus van de besturingsleidingen vanuit de Raspberry Pi doorgaans 3,3 V vereisen, is een eenvoudige niveauschifter met weerstanden of een levelshifter tussen de singleboardcomputer en de matrix aanbevolen; Arduino en vergelijkbare boards met 5-V-logica werken rechtstreeks samen.

Typische toepassingen zijn realtimeweergaven (temperatuur, tijd, sensorwaarden) of scrollende teksten. Spelveldanimaties, staafdiagrammen en eenvoudige vectortekeningen kunnen eveneens worden weergegeven. Ook als feedbackelement voor gebruikersinteractie (drukknoppen, potentiometers) werkt de matrix goed.

Voor de ingebruikname zijn naast de voeding voor de leds ook een geschikte bibliotheek voor de programmeeromgeving (Arduino-IDE of Python op de Raspberry Pi) en de benodigde configuratie vereist. De totale helderheid schaalt mee met de beschikbare stroomsterkte; continu gebruik met alle 64 leds tegelijk op volledige helderheid kan een USB-poort overbelasten. Daarom wordt een externe 5-V-voedingsbron aanbevolen.

Veiligheidsinstructie

Een externe voeding voor de matrix-leds is noodzakelijk en mag niet uit de I2C-busleidingen worden betrokken. Het product is uitsluitend bedoeld voor het bouwen van prototypes en voor test- en ontwikkeldoeleinden. Werkzaamheden aan de elektrische installatie van de Raspberry Pi of Arduino zijn voorbehouden aan elektrotechnisch gekwalificeerde personen; raadpleeg bij vragen over de voeding vóór de ingebruikname een elektrotechnisch gekwalificeerde persoon.

Leveringsomvang

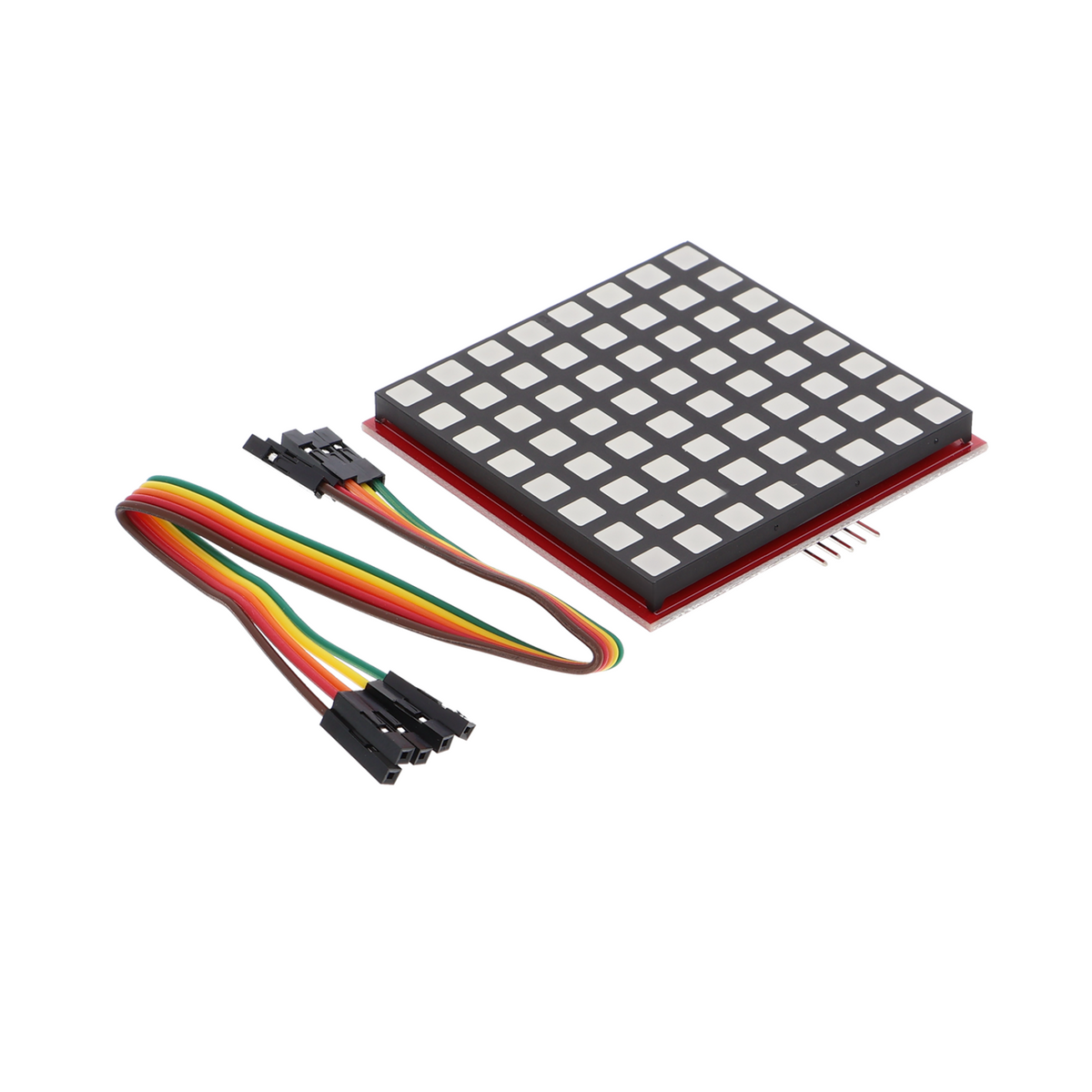

1x ledmatrix 8x8 voor Raspberry Pi en Arduino
