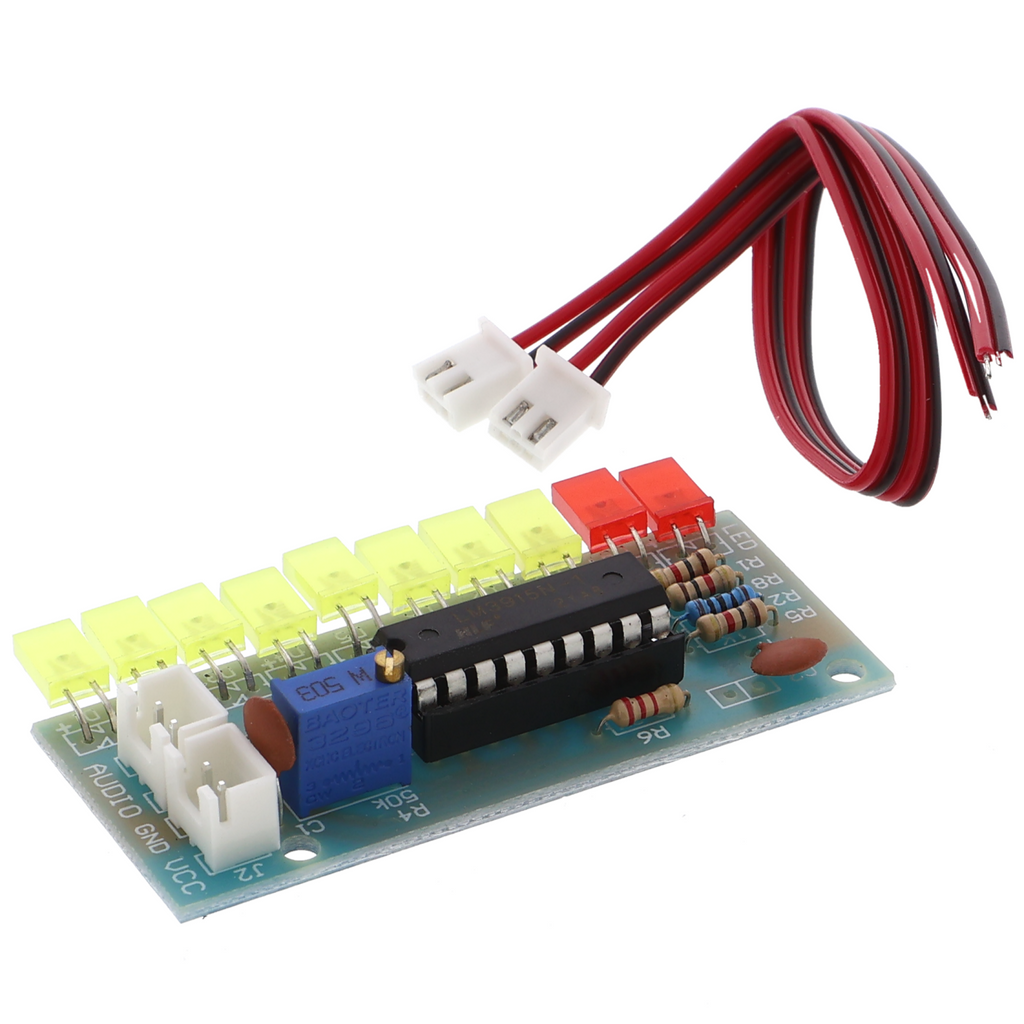

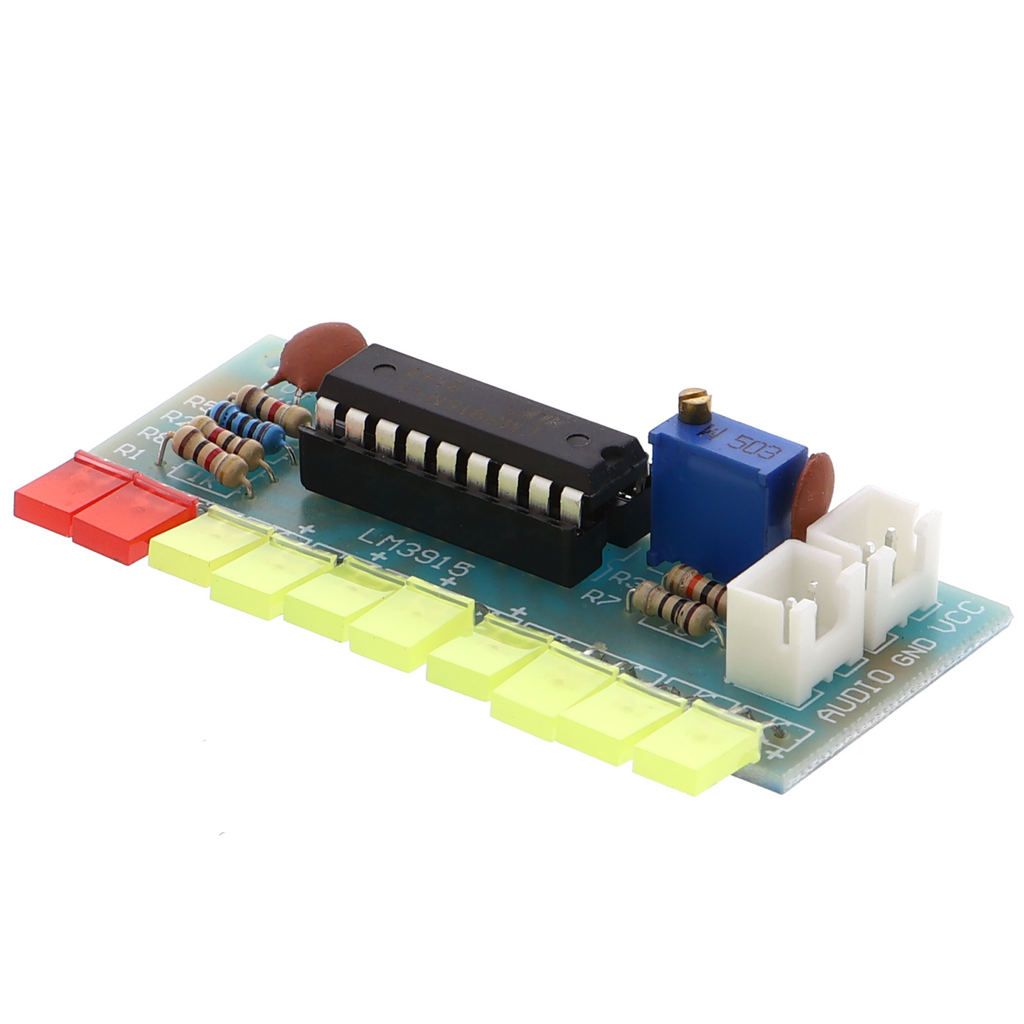

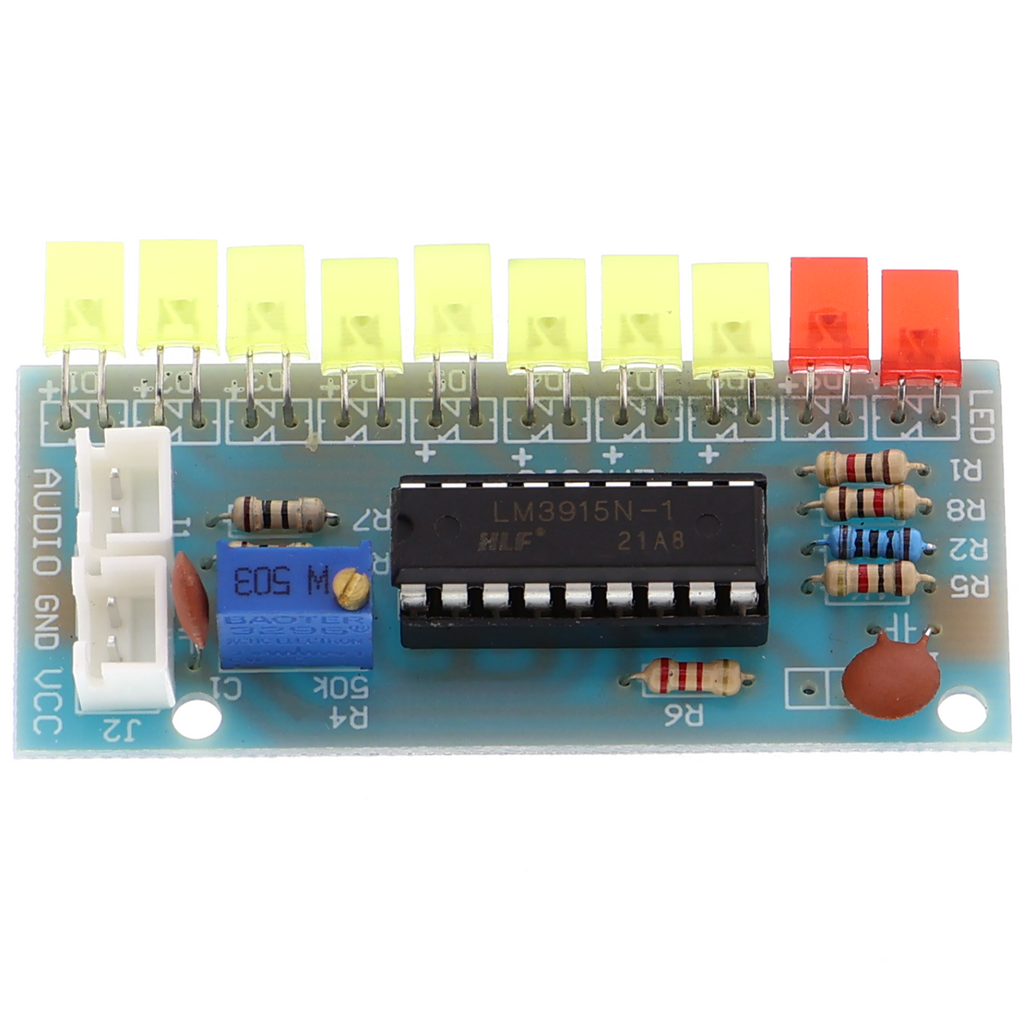

LED-volumemeter - 10 LED's, LM3915
Dit past erbij
Betaal binnen 30 dagen
Betaal binnen 30 dagen
Beschrijving
Productoverzicht
- LED-volumemeter met 10 afzonderlijke leds voor audio-ingangsniveaus
- Geïntegreerde LM3915-analyse-IC met logaritmische karakteristiek
- Meetbereik typisch −20 tot 0 dB
- Aansturing via analoog audiosignaal, geen microcontroller nodig
- Voedingsspanning 9–15 V voor de IC, leds al geïntegreerd
Productbeschrijving
Deze LED-volumemeter gebruikt de LM3915 als analyse-IC voor de directe weergave van audio-ingangsniveaus. De IC verwerkt een analoog audiosignaal en laat de leds oplichten afhankelijk van het gemeten niveau. Hoe luider het signaal, hoe meer leds oplichten. De logaritmische karakteristiek weerspiegelt de waarneming van het menselijk oor, waardoor de weergave in de praktijk intuïtief werkt.
De analyse-IC werkt zonder extra programmering. Het audiosignaal wordt rechtstreeks naar de ingang van de IC geleid. De voedingsspanning van het apparaat moet tussen 9 en 15 V liggen. Met een trimpotentiometer op de printplaat kun je de gevoeligheid aanpassen om de weergave af te stemmen op de werkelijke signaalniveaus. De tien leds bestrijken een bereik van ongeveer −20 tot 0 dB.
Typische toepassingen zijn eenvoudige niveaubewaking bij draagbare audioapparaten, het controleren van microfooningangen in opnameopstellingen of optische terugkoppeling in DJ-apparatuur en mengpanelen. Ook in leerprojecten laat de weergave direct zien hoe analoge sensoren met behulp van drempellogica zichtbaar worden gemaakt, zonder dat een microcontroller nodig is.
De schakeling heeft een externe voedingsbron nodig. Het ingangssignaal moet binnen het verwachte niveau liggen, zodat het afstellen van de trimpotentiometer zinvol is; te zwakke signalen onder −30 dB worden niet betrouwbaar weergegeven.
Veiligheidsinstructie
De module is niet bedoeld voor inbouw in het elektriciteitsnet en dient uitsluitend voor test- en ontwikkeldoeleinden en voor het bouwen van prototypes. De voeding gebeurt via externe batterijen of een laboratoriumvoeding. Let op de juiste polariteit en het toegestane spanningsbereik van 9 tot 15 V. Raadpleeg bij onduidelijkheden over de juiste aansluiting van het audiosignaal vóór ingebruikname een elektrotechnisch deskundige.
Leveringsomvang
- 1x LED-volumemeter - 10 leds, LM3915
