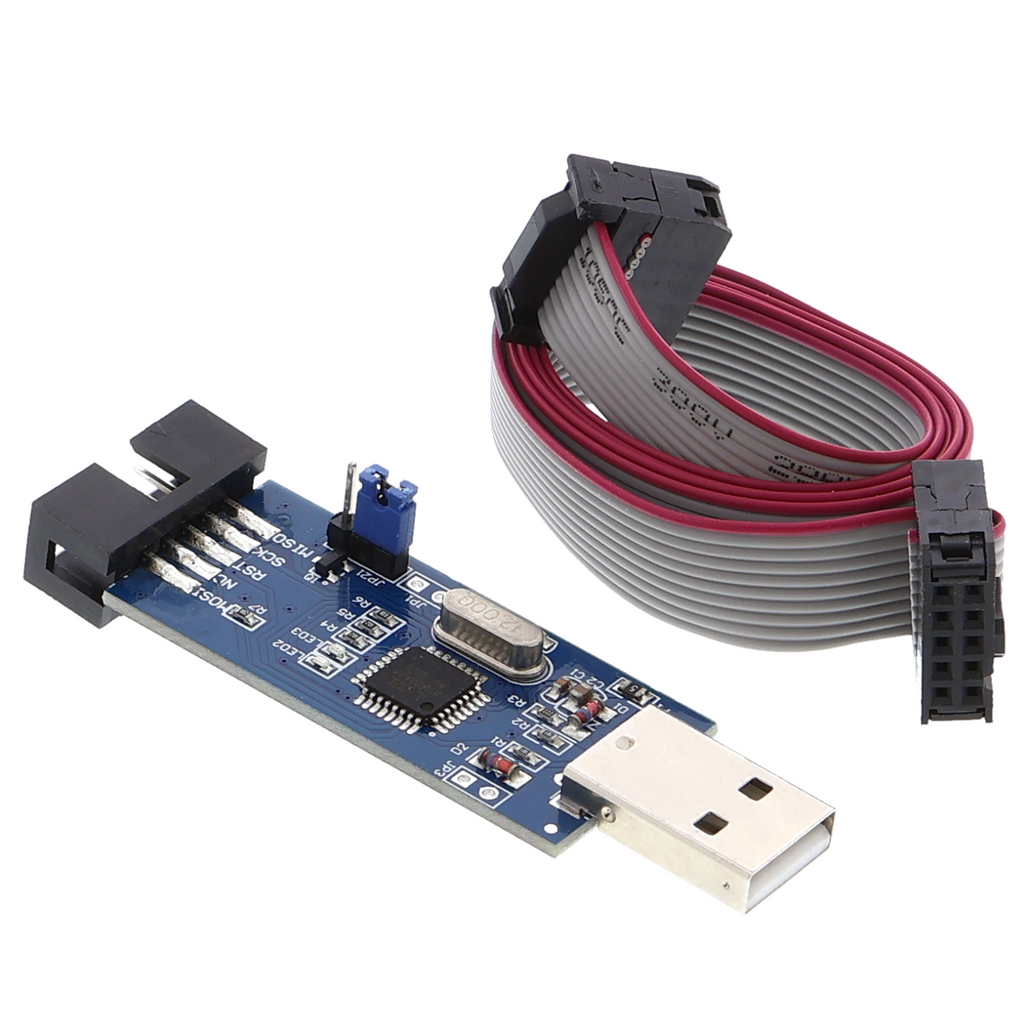

LC-01 - AVR-programmeeradapter

Productoverzicht

• Adapterkabel voor ISP-programmering van AVR-microcontrollers
• Verbindt USB-UART-modules of ontwikkelborden met standaard-ISP-connectoren
• Pinbezetting voor MOSI, MISO, SCK, reset en massa vooraf bedraad
• Bedrijfsspanning afhankelijk van de aangesloten programmeermodule
• Compatibel met gangbare AVR-programmers en opensourceplatforms

Productbeschrijving

De LC 01 AVR Programmer Adapter brengt USB-UART-interfaces of ontwikkelborden in verbinding met AVR-microcontrollers. De adapterkabel voert de programmeerlijnen MOSI, MISO, SCK en reset naar een standaard-ISP-connector, zoals die op veel AVR-chips aanwezig is. De doelchip wordt daarbij via de seriële ISP-interface van de programmeercode voorzien.

De kabel geeft de datalijnen onversterkt door en volgt dus het spanningsniveau van de programmeermodule. Werkt de besturingssoftware met 5V-logica, dan ontvangt de doelchip ook 5 V. Een aparte spanningsaansluiting voor de voeding van het doelbord is vaak vereist. De adapterkabel zelf heeft geen extra voeding nodig.

Typische toepassingsgebieden zijn softwareontwikkeling met AVR-controllers zoals de ATmega328P of ATtiny-series. Het programmeren van bootloaderchips, het testen van firmwarewijzigingen of het automatisch uploaden tijdens het opbouwen van een project zijn met de adapter mogelijk. In combinatie met gratis toolchains of grafische interfaces is een dure dedicated programmer niet nodig.

Benodigd zijn een programmeermodule (USB-UART-adapter of ontwikkelbord met ISP-uitgang), de juiste besturings- of flashsoftware en een AVR-microcontroller die is voorbereid voor ISP-bekabeling. De doelchip heeft een aparte voeding nodig als de programmeermodule niet voldoende vermogen levert. Controleer vóór de eerste aansluiting of de pinbezetting correct is om hardwareschade uit te sluiten.

Veiligheidsinstructie

Deze adapterkabel is niet bedoeld voor gebruik in het elektriciteitsnet en dient uitsluitend voor test-, ontwikkel- en prototypingdoeleinden. Controleer vóór het aansluiten zorgvuldig de pinbezetting van de programmeermodule en de doelchip om kortsluiting of schade aan de datalijnen te voorkomen. Raadpleeg bij onduidelijkheden een elektricien.

Leveringsomvang

• 1x LC-01 - AVR Programmer Adapter
• 1x verbindingskabel
