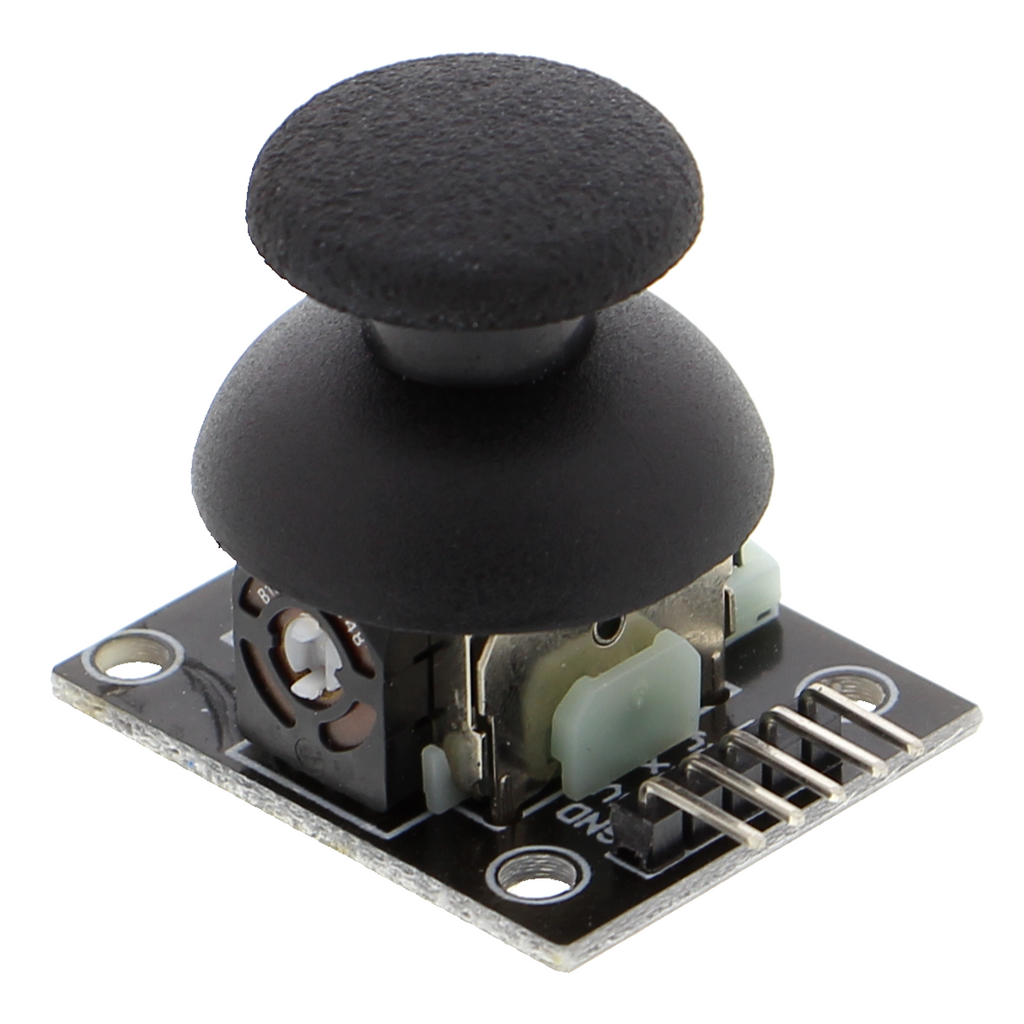

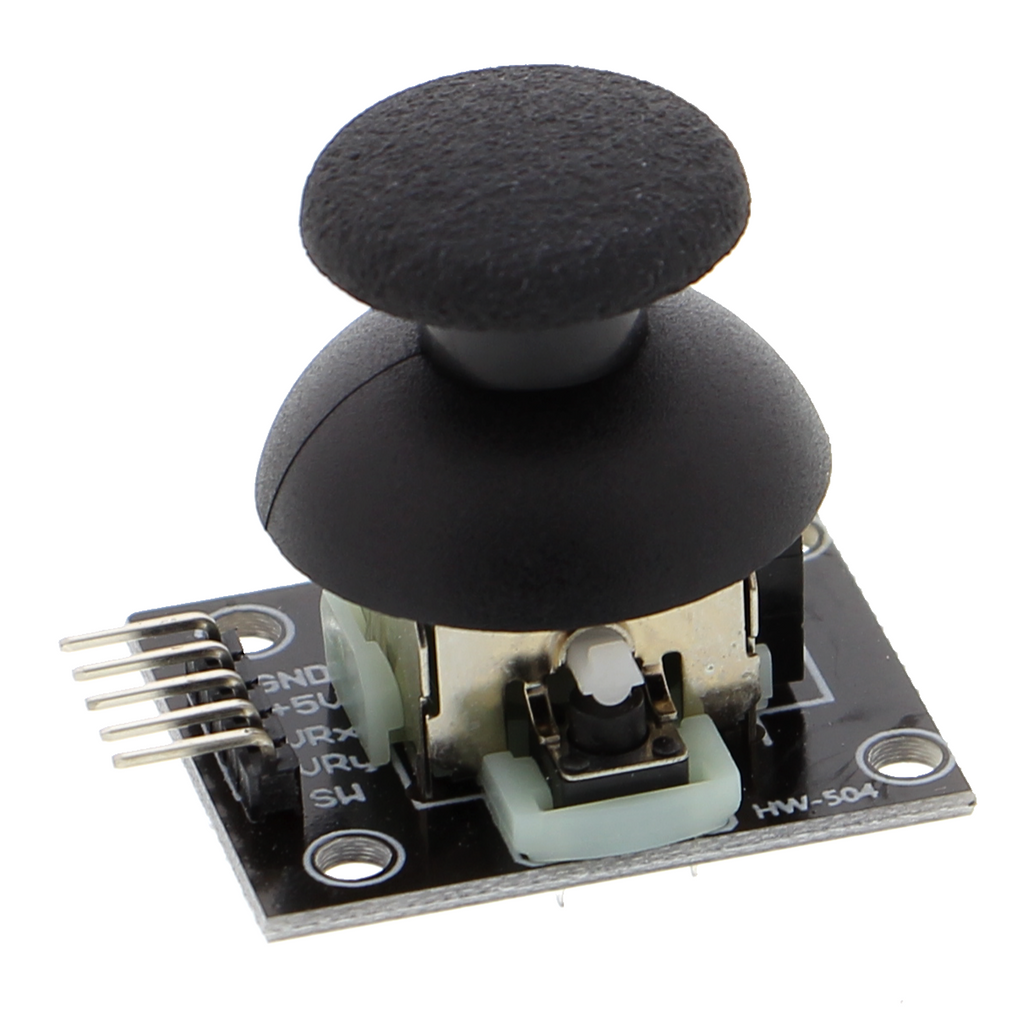

KY-023 - joystickmodule

Productoverzicht

• 2-assige joystickmodule met geïntegreerde drukknop
• Analoge spanningsuitgangen voor beide assen (VRx, VRy), digitaal signaal voor het indrukken van de knop (SW)
• Voedingsspanning 3,3 tot 5 V
• Zelfcentrering door veermechanisme
• Compatibel met Arduino, Raspberry Pi en ESP32

Productbeschrijving

De joystickmodule registreert bewegingen over twee assen via elk een potentiometer en geeft de positie weer als spanningswaarde. Bij het bewegen van de joystick verandert de elektrische weerstand, waardoor op VRx en VRy een spanning ontstaat die evenredig is aan de uitslag. In de middelste stand leveren beide assen een gemiddelde spanning; aan de bewegingsgrenzen stijgt of daalt deze overeenkomstig.

Daarnaast reageert een drukknop op een verticale druk naar beneden en meldt dit via de SW-pin als digitaal signaal, onafhankelijk van de positie van de assen. Voor het uitlezen van de spanningsuitgangen van beide assen zijn de analoge ingangen van een microcontroller nodig. De gekozen voedingsspanning tussen 3,3 en 5 V bepaalt rechtstreeks het spanningsbereik van de uitgangswaarden.

Het veermechanisme centreert de joystick na het loslaten terug naar de middelste stand. Kleine afwijkingen van deze rustpositie ontstaan door productietoleranties en moeten bij de verwerking van de meetwaarden worden meegenomen. Typische toepassingen zijn de besturing van voertuigen en robots, gimbalsystemen met twee vrijheidsgraden, menunavigatie of de simulatie van gamepadinvoer.

De module werkt samen met alle gangbare microcontrollerboards en singleboardcomputers die over analoge ingangen beschikken. Voor de gegevensverwerking is de betreffende ontwikkelomgeving vereist; basiskennis van programmeren is noodzakelijk.

Veiligheidsinstructie

De module is uitsluitend bedoeld voor het bouwen van prototypes en voor test- en ontwikkeldoeleinden en is niet geschikt voor aansluiting op het elektriciteitsnet in huis. Let op de voedingsspanning van het aangesloten microcontrollerboard en raadpleeg bij onduidelijkheden over de aansluiting vóór ingebruikname een elektrotechnisch vakpersoon.

Leveringsomvang

• 1x KY-023 - Joystickmodule
