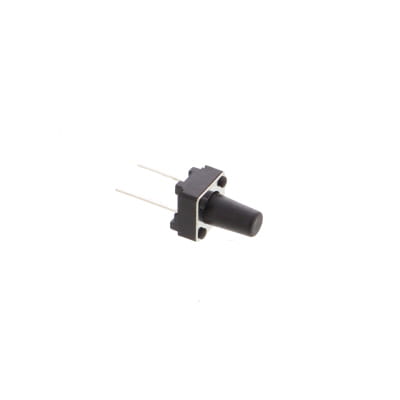

Kleine drukknop, met ronde knop

Productoverzicht

• Drukknopschakelaar met ronde knop, behuizing van 6 * 6 * 6 mm
• Twee aansluitpootjes voor soldeermontage op een printplaat of breadboard
• Maakcontact, schakelt bij indrukken door
• Nominale belasting 12 V DC, 50 mA
• Bedrijfstemperatuur −30 tot +70 °C
• Gebruik als invoertoets in microcontroller- en besturingsschakelingen

Productbeschrijving

Deze drukknopschakelaar dient als bedieningselement in elektronische schakelingen. De ronde bedieningsknop bevindt zich op een kleine behuizing van 6 * 6 * 6 mm en maakt bij indrukken contact; bij loslaten wordt het contact onmiddellijk weer verbroken.

De twee aansluitpootjes maken directe soldeermontage op een printplaat of gebruik op een breadboard zonder extra adapters mogelijk. In microcontrollerschakelingen wordt doorgaans één pootje verbonden met een digitale ingang en het andere met massa. Een interne of externe pull-upweerstand zorgt er vervolgens voor dat de ingang in niet-ingedrukte toestand een gedefinieerd spanningsniveau heeft.

De nominale belasting van 50 mA bij 12 V DC beperkt het directe gebruik tot kleine verbruikers zoals leds of signaallampen. Voor het schakelen van grotere belastingen is een tussengeschakeld relais of een transistor vereist. Het temperatuurbereik van −30 tot +70 °C maakt gebruik ook in omgevingen buiten binnenruimtes mogelijk.

Typische toepassingen zijn bedieningselementen in prototypes en apparaten met lage spanning, menunavigatie op displayschakelingen of de invoer van activeringscommando's in regelschakelingen. Door de geringe benodigde ruimte is de drukknop bijzonder geschikt voor dicht bezette printplaten en voor het opbouwen van testopstellingen.

Veiligheidsaanwijzing

De drukknop is uitsluitend bestemd voor het opbouwen van prototypes en voor test- en ontwikkeldoeleinden en is niet geschikt voor inbouw in het huishoudelijke stroomnet. Bij werkzaamheden aan of in de buurt van elektrische installaties is een elektrotechnisch vakbekwaam persoon vereist; raadpleeg bij onduidelijkheden over de dimensionering van de schakeling of de stroombelasting vóór ingebruikname een elektrotechnisch vakbekwaam persoon.

Leveringsomvang

• 1x kleine drukknop, met ronde knop
