Kitronik ZIP Halo HD (LED-ring) voor de BBC micro:bit

Open de deur naar een wereld vol mogelijkheden met het :VIEW Halo HD-board voor micro:bit.

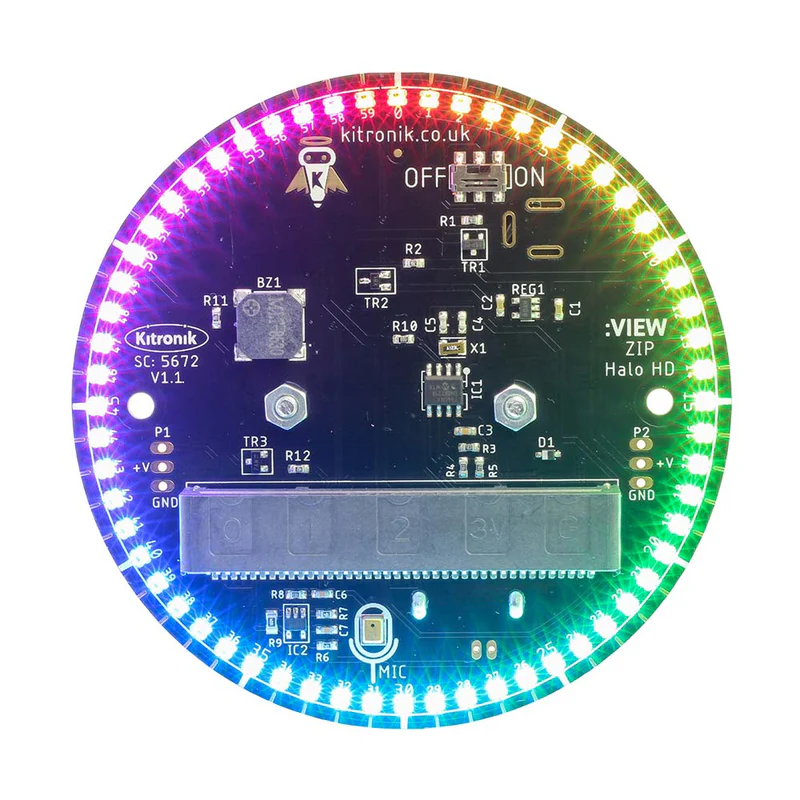

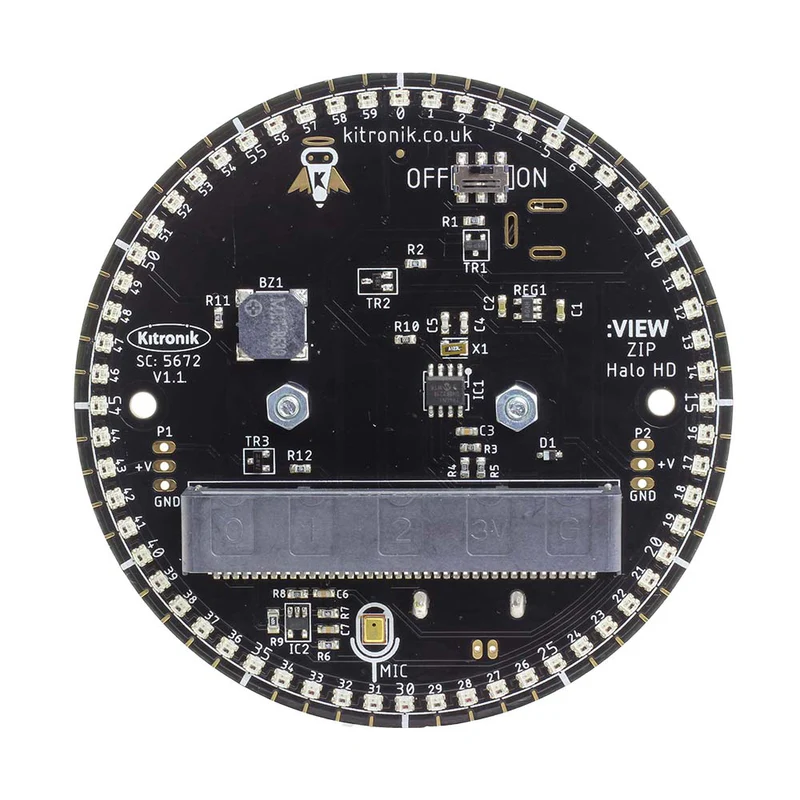

De Kitronik Halo HD-printplaat voor de BBC micro:bit bevat 60 individueel adresseerbare, full-colour ZIP-leds (vergelijkbaar met NeoPixel, WS2812 enz.). De printplaat beschikt over een MEMS-microfoon voor geluidsdetectie en een piëzozoemer voor geluidsweergave. Ook is er een geïntegreerde realtimeklok (RTC), die via I2C-lijnen door de micro:bit wordt aangestuurd. De printplaat beschikt bovendien over twee M3-bevestigingsgaten.

Plug & Play:

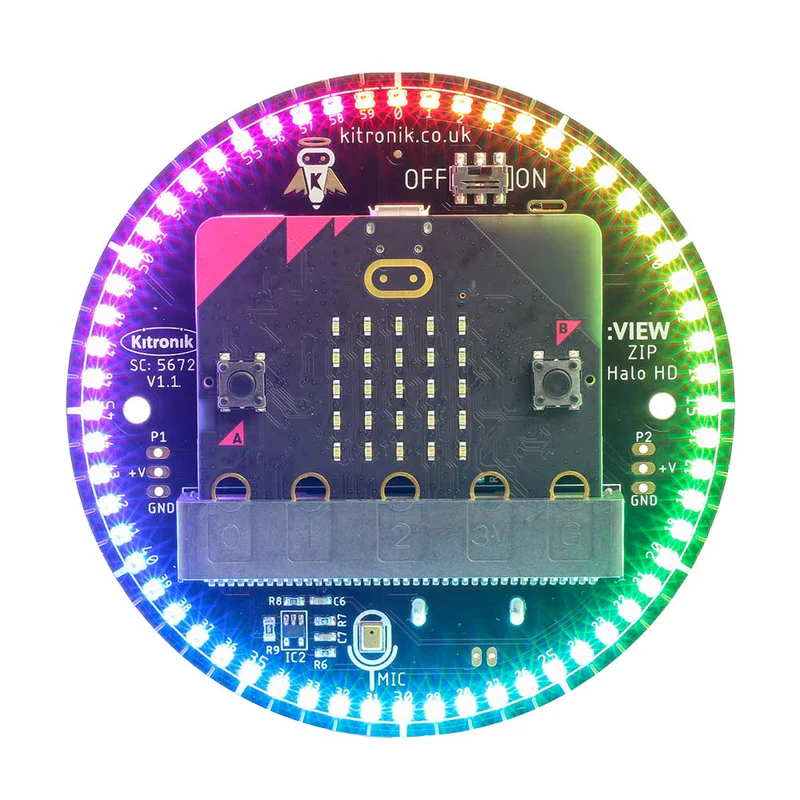

Er is geen gereedschap nodig, zelfs geen schroevendraaier. Steek de afzonderlijk verkrijgbare Steek de Micro:bit rechtstreeks in de geïntegreerde edge connector en u kunt aan de slag!

Voeding aan boord:

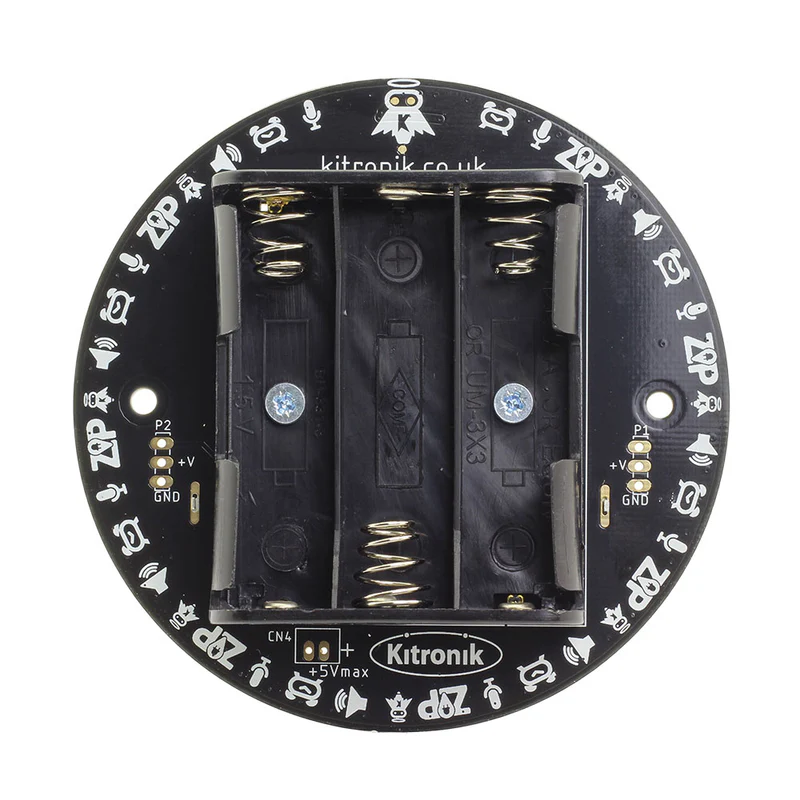

Aan de achterkant van de printplaat bevindt zich een batterijhouder voor 3xAA-batterijen; aan de voorkant van de printplaat bevindt zich een netschakelaar. Op de printplaat wordt een gereguleerde voeding opgewekt, die naar de 3V- en GND-aansluitingen wordt geleid om de aangesloten BBC micro:bit van stroom te voorzien. Hierdoor hoeft de BBC micro:bit niet meer afzonderlijk van stroom te worden voorzien. Meer informatie vindt u in de Gegevensblad.

MakeCode-blokken:

Kitronik heeft aangepaste blokken voor Halo HD gemaakt voor gebruik met MakeCode. Om deze blokken toe te voegen, gaat u eerst naar makecode.microbit.org en start een nieuw project. Klik in het gedeelte „Geavanceerd“ op „Extensies“. Zoek in het volgende venster naar „Halo HD“. Klik vervolgens op de tegel om deze in MakeCode te importeren. U ziet dat de blokken zijn onderverdeeld in drie categorieën: ZIP-leds, microfoon en klok. Meer informatie over de MakeCode-editor en het schrijven van code hiervoor met MicroPython vindt u in het Gegevensblad.

Kenmerken:

• De printplaat beschikt over 60 individueel adresseerbare, full-colour ZIP-leds.
• Het splitst P1 en P2 uit naar een standaard footprint van 0,1 inch.
• Geluidsdetectie gebeurt via een MEMS-microfoon en een piëzozoemer.
• Het beschikt over een geïntegreerde realtimeklok (RTC), die via I2C-lijnen wordt aangestuurd.
• Plug-and-play met de geïntegreerde edge connector, zonder gereedschap!

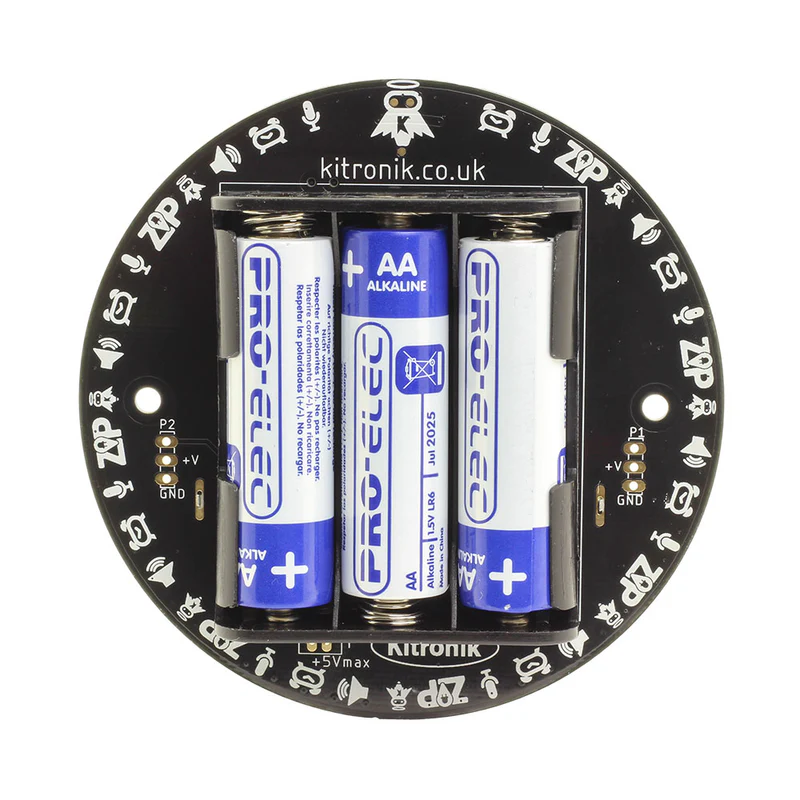

• Aan de achterkant van de printplaat is een houder voor 3xAA-batterijen bevestigd.
• Met de aan/uit-schakelaar kunt u de levensduur van de batterijen maximaliseren.
• Het kan worden geprogrammeerd met MakeCode-blokken via onze aangepaste blokken of met MicroPython.
• 2 x M3-bevestigingsgaten voor veilige projecten.

Afmetingen:

• Diameter: 87 mm.
• Afstand tussen de middelpunten van de M3-bevestigingsgaten: 68,4 mm.

Inhoud van de verpakking:

• 1 x: ZIP Halo HD-board voor Micro:bit.

Productbronnen / gegevensblad

• Gegevensblad
• Tech Talks – Live-streamweergave
• De ZIP Halo HD kan ook met MicroPython worden aangestuurd. Codevoorbeelden voor de afzonderlijke boardfuncties vindt u hier op GitHub.
• Voorbeeldcodes om kennis te maken met alle functies van het board:
• Klokcode
• Code voor het klapspel
• Code voor het weklampje

• Timercode

• Code voor stopwatch

• Code voor geluidsmeting
