Kitronik-luchtkwaliteitsdataloggerkaart voor Pico

Beschrijving

Het Kitronik Smart Air Quality Board voor Pico biedt een complete oplossing voor luchtmonitoring en rapportage voor de Raspberry Pi Pico.

Aanduiding: "Kitronik Air Quality Datalogging Board for Pico"

Dankzij de vele geïntegreerde sensoren en aansluitpunten kunt u gegevens effectief registreren, opslaan en weergeven met het Pico-bestandssysteem en een OLED-scherm. Er zijn ook aansluitpunten voor externe apparaten zoals analoge sensoren, servo's, motoren en verwarmingsplaten.

De printplaat bevat een dubbele rij pinheaders voor het aansluiten van uw Raspberry Pi Pico. De Pico kan vervolgens invoer uitlezen van een BME688-luchtkwaliteits- en omgevingssensor (temperatuur, druk, luchtvochtigheid, luchtkwaliteitsindex en eCO2). De sensor, RTC en het flashgeheugen op de Pico zorgen ervoor dat de printplaat uitstekend geschikt is voor datalogging. Er is een zwart-wit OLED-scherm van 128x64 en er zijn 3 status-ZIP-leds voor de visuele weergave van gegevens, een piëzozoemer voor audio en twee knoppen voor gebruikersinvoer. Er zijn ook externe aansluitingen: 2 uitgangen van 1 A, een servo-uitgang, een uitbreidingsaansluiting voor extra ZIP-leds en analoge ingangsaansluitingen die zijn verbonden met de Pico ADC (verschillende andere Pico-pinnen zijn op soldeerpads van 0,1 inch beschikbaar als extra in- en uitgangen, samen met pads voor 3 V en GND).

De voeding wordt geleverd via de 3xAA-batterijhouder of het klemmenblok "POWER". De voedingsspanning wordt geregeld met een aan/uit-schakelaar, waarbij een groene led aangeeft wanneer de printplaat is ingeschakeld. De Pico genereert bovendien een gereguleerde voeding van 3 V, die wordt gebruikt om de BME688-sensor en het OLED-scherm van stroom te voorzien.

Het aansluitblok "POWER" kan ook worden gebruikt als aansluitpunt voor een zonnecel. OPMERKING: Controleer vóór het opladen of de juiste accu's zijn geplaatst. Dit moeten NiMh-accu's zijn.

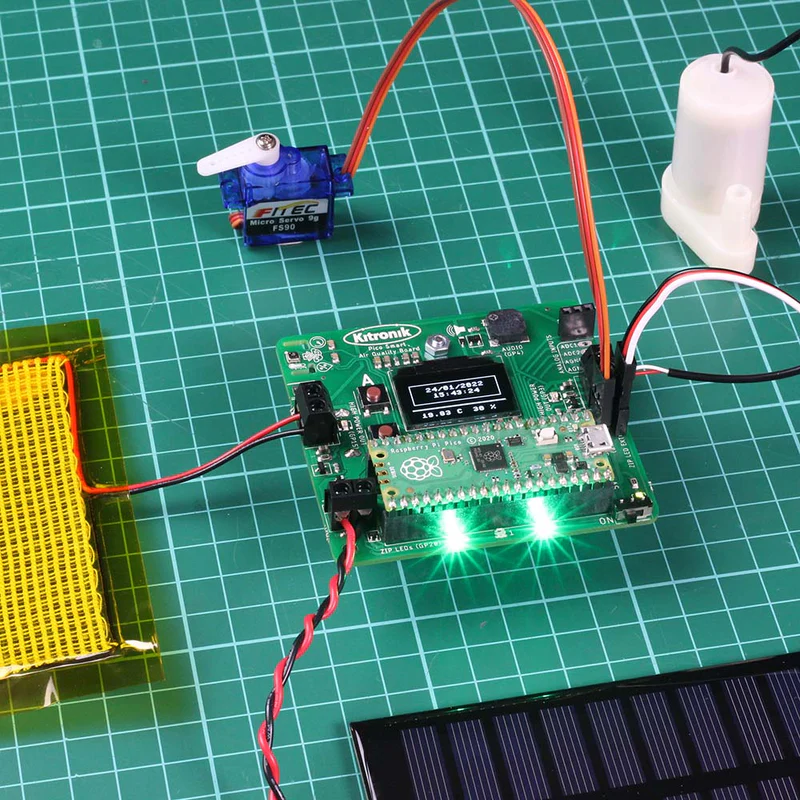

Kitronik beschikt over een MicroPython-module ter ondersteuning van het gebruik van het Smart Air Quality Board. Deze vindt u samen met voorbeeldprogramma's en een volledige README op de Kitronik GitHub .

Kenmerken:

• Een complete oplossing voor het monitoren (ook langetermijnmonitoringsexperimenten) en rapporteren van de luchtkwaliteit voor de Raspberry Pi Pico.
• Meet temperatuur, druk, luchtvochtigheid, luchtkwaliteitsindex en eCO2.
• De printplaat beschikt over een zwart-wit OLED-scherm van 128 x 64 voor de visuele weergave van gegevens.
• De sensor, RTC en het flashgeheugen op de Pico zorgen ervoor dat de printplaat uitstekend geschikt is voor datalogging met tijdstempels.
• De printplaat beschikt over 3 status-ZIP-leds voor de visuele weergave van gegevens, een piëzozoemer voor audio en twee knoppen voor gebruikersinvoer.
• Er is een geïntegreerde tweerijige aansluiting waarin de Raspberry Pi Pico kan worden geplaatst.
• Er zijn aansluitpunten voor externe apparaten zoals analoge sensoren, servo's, motoren en verwarmingsplaten.
• De printplaat beschikt over een aansluitpunt voor een zonnecel, die samen met oplaadbare accu's kan worden gebruikt om uw experimenten langer te laten werken.

Afmetingen:

• Lengte: 74 mm
• Breedte: 72 mm
• Hoogte (max.): 28,7 mm
• PCB-dikte: 1,6 mm

Leveringsomvang:

• 1 x Kitronik Smart Air Quality Board voor Raspberry Pi Pico
