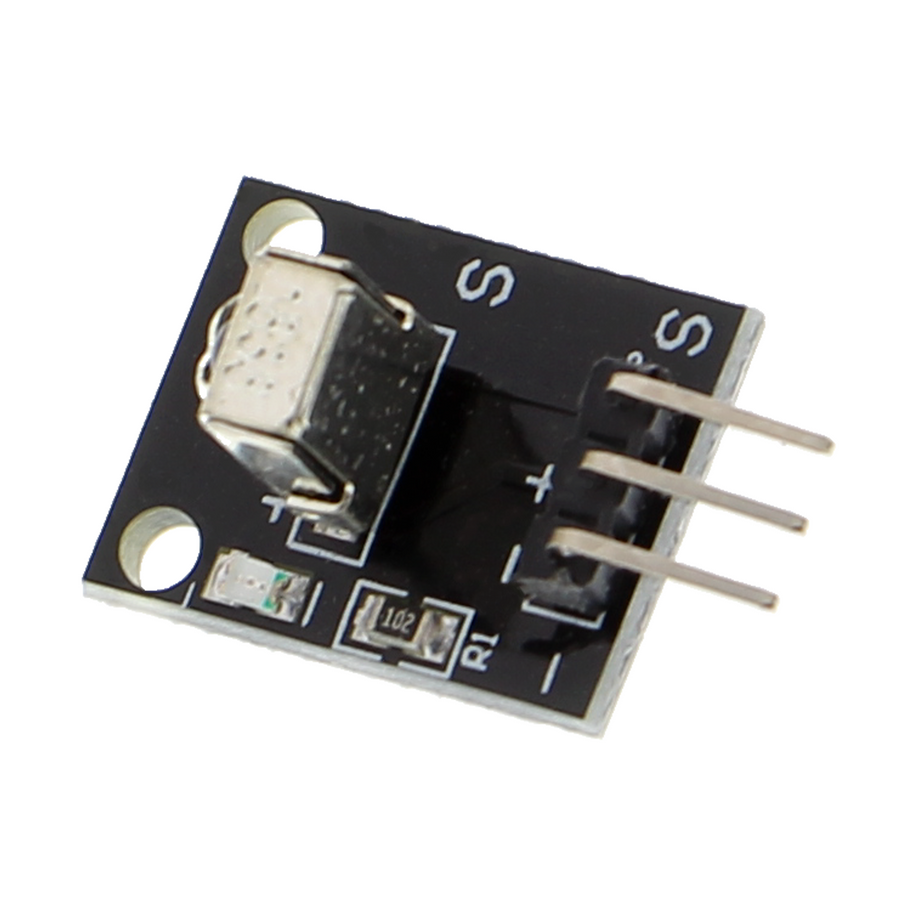

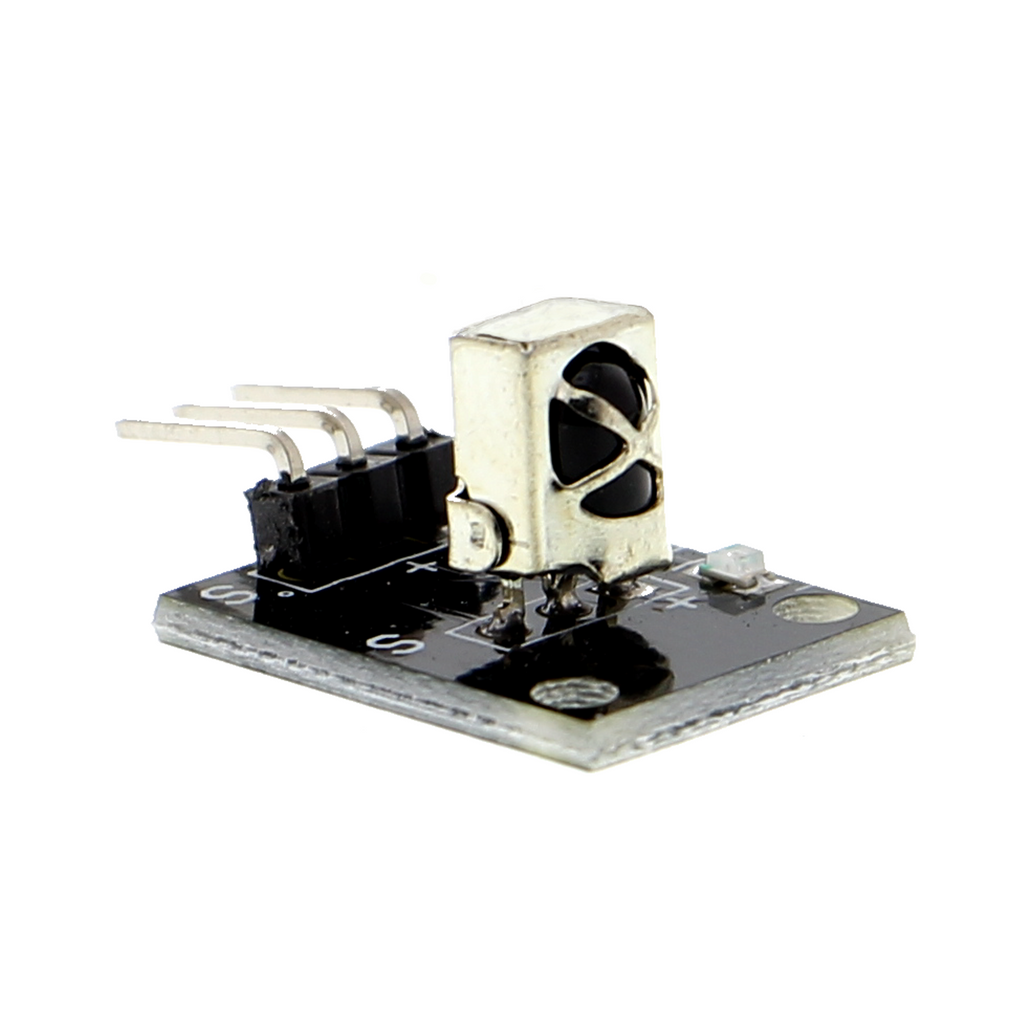

Infraroodsensormodule KY-022
Dit past erbij
Betaal binnen 30 dagen
Betaal binnen 30 dagen
Beschrijving
Productoverzicht
- Infraroodontvangermodule voor het decoderen van signalen van afstandsbedieningen
- Werkfrequentie 38 kHz
- Voedingsspanning 3,3 tot 5 V
- Digitale uitgang (Low bij ontvangst, High bij geen signaal)
- Rechtstreeks op microcontrollerpinnen aan te sluiten
- Compacte behuizing met geïntegreerde IC en voorschakelweerstand
Productbeschrijving
De infraroodsensor ontvangt en decodeert signalen van IR-afstandsbedieningen en geeft deze als digitale pulsen door. De module werkt op de standaardfrequentie van 38 kHz en verwerkt de gemoduleerde lichtsignalen met de geïntegreerde infraroodontvanger-IC. De digitale uitgang levert rechtstreeks logische niveaus die een microcontroller kan verwerken.
Dankzij de voedingsspanning tussen 3,3 en 5 V is de module geschikt voor gangbare ontwikkelboards zonder extra niveauomzetting. De module signaleert een ontvangen code door kortstondige Low-niveaus op de uitgang, terwijl High-niveaus aangeven dat er geen signaal aanwezig is. Kalibratie is niet nodig.
De sensor is geschikt voor de afstandsbediening van robots, de besturing van huisautomatisering via IR-afstandsbedieningen, de implementatie van aangepaste besturingsinterfaces en het decoderen van verschillende afstandsbedieningsprotocollen in prototypes. De sensor wordt doorgaans op printplaten gemonteerd voor besturingstaken waarbij meerdere knoppen verschillende acties moeten activeren.
Voor de opbouw is een microcontroller met interruptfunctionaliteit of een regelmatig uitgelezen ingangspin vereist. De exacte decodering van de IR-code hangt af van de gebruikte bibliotheek of het decodeeralgoritme, omdat verschillende afstandsbedieningen verschillende protocollen gebruiken.
Veiligheidsinstructie
De module is uitsluitend bedoeld voor het bouwen van prototypes en voor test- en ontwikkeldoeleinden. De module is niet geschikt voor inbouw in het elektriciteitsnet van een woning. Raadpleeg bij twijfel over de juiste bedrading vóór ingebruikname een gekwalificeerde elektricien.
Leveringsomvang
- 1x infraroodsensormodule KY-022
