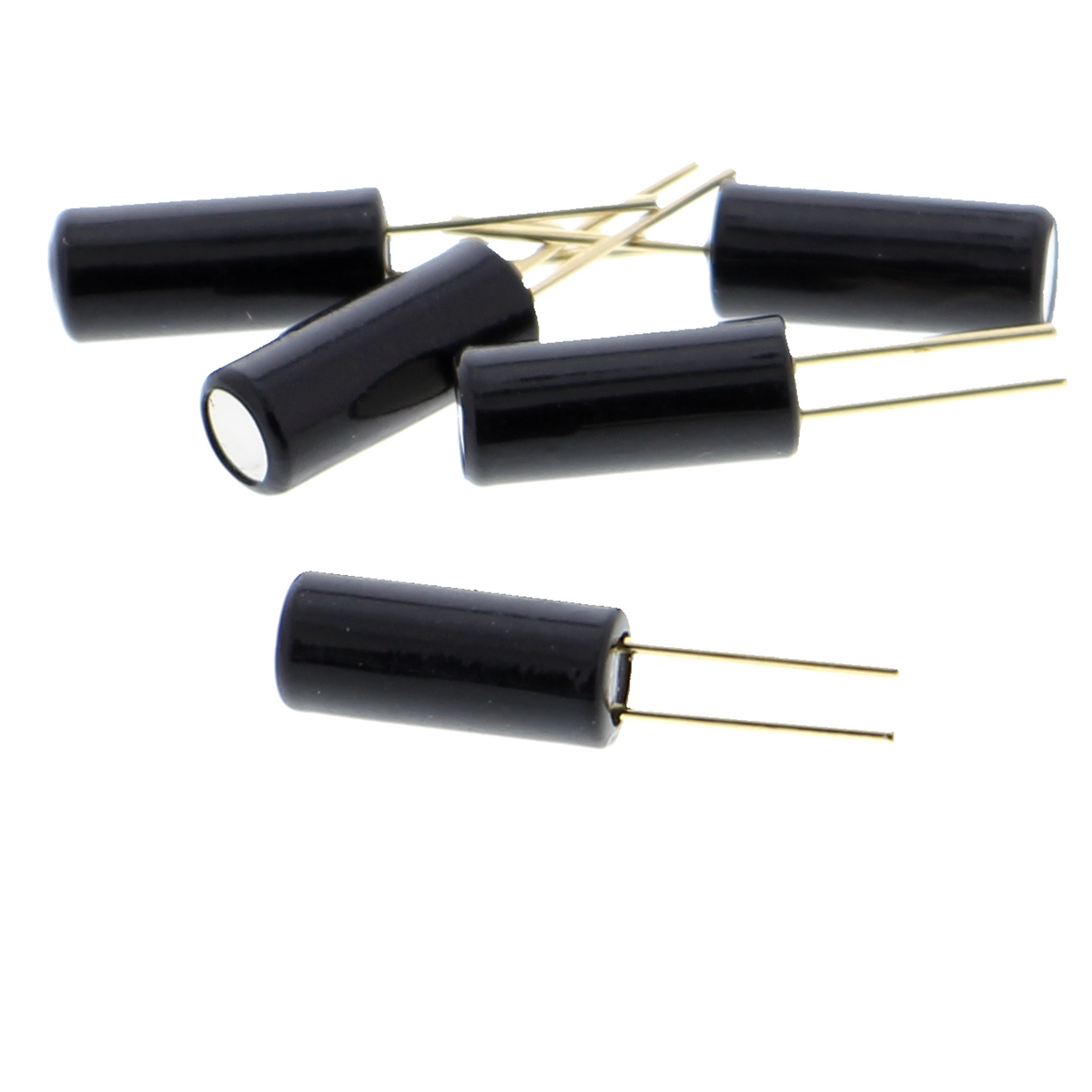

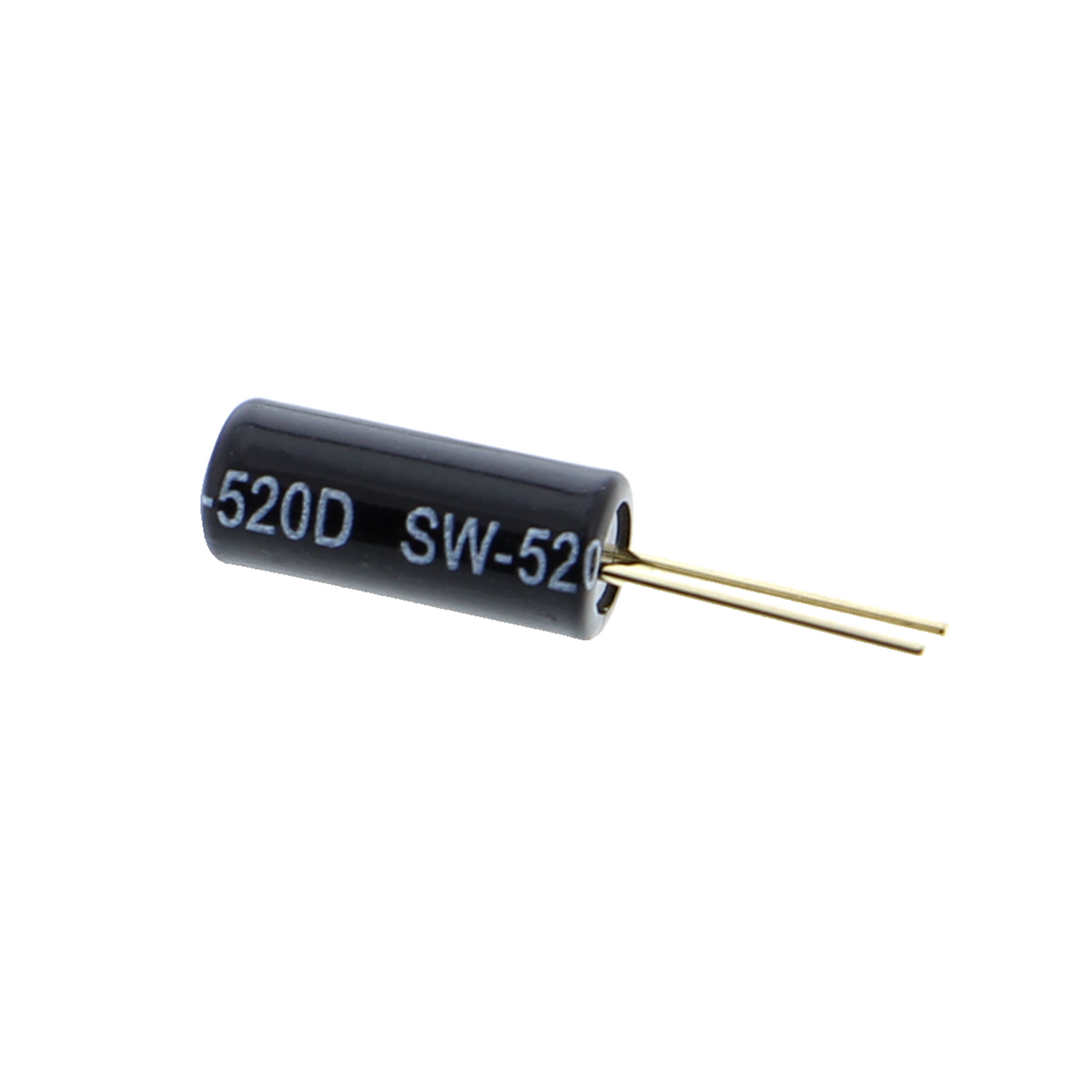

Kantelsensor SW-520D / trillingssensor

Productoverzicht

• Passieve mechanische hellingssensor met twee metalen kogels in een cilindrische behuizing
• Twee draadaansluitingen om te solderen of in te steken
• Schakelaar sluit bij verticale uitlijning en opent vanaf ongeveer 45° helling
• Reageert ook op trillingen en schokken
• Heeft geen voeding nodig en werkt als eenvoudige digitale schakelaar

Productbeschrijving

De hellingssensor SW-520D werkt volledig mechanisch. Twee metalen kogels in een cilindrische behuizing rollen afhankelijk van de oriëntatie van de interne contacten af of ernaartoe. Wanneer het onderdeel rechtop staat, ontstaat er een geleidende verbinding tussen de twee draadaansluitingen. Bij een helling van ongeveer 45° of meer komen de kogels los van de contacten en wordt de stroomkring onderbroken.

Omdat er geen actieve elektronica aanwezig is, heeft de sensor zelf geen voeding nodig. Hij wordt als eenvoudige schakelaar rechtstreeks in een stroomkring opgenomen, meestal met een pull-up- of pull-downweerstand, zodat een microcontroller de schakelstatus via een digitale ingang kan uitlezen. De sensor levert slechts twee toestanden (contact gesloten of open), geen exacte hoekwaarden.

Een bijzonder kenmerk van de mechanische constructie is de reactie op trillingen en schokken. De bewegende kogels onderbreken het contact al bij geringe trillingen of bewegingen van de behuizing. Daarom wordt het onderdeel vaak gebruikt als trillings- of schoksensor. Zo is het geschikt voor bewegingsdetectie, bijvoorbeeld in alarmschakelingen, voor positiedetectie van objecten of voor het grof detecteren van trillingen wanneer een eenvoudige schakel-logica volstaat.

De aansluitingen maken zowel solderen als insteken in breadboards mogelijk. Elektrotechnische kennis is voor het gebruik niet vereist, zolang de toepassing binnen het laagspanningsbereik en bij onkritische stroomsterktes blijft.

Veiligheidsinstructie

Het onderdeel is uitsluitend bedoeld voor het opbouwen van prototypes en voor test- en ontwikkelingsdoeleinden. Het is niet bestemd voor installatie in het elektriciteitsnet of voor veiligheidskritische toepassingen. Bij schakelingen met hogere spanningen of stroomsterktes moeten de geldende veiligheidsvoorschriften worden nageleefd. Raadpleeg bij twijfel vóór ingebruikname een elektricien.

Leveringsomvang

• 1* hellingssensor SW-520D / trillingssensor
