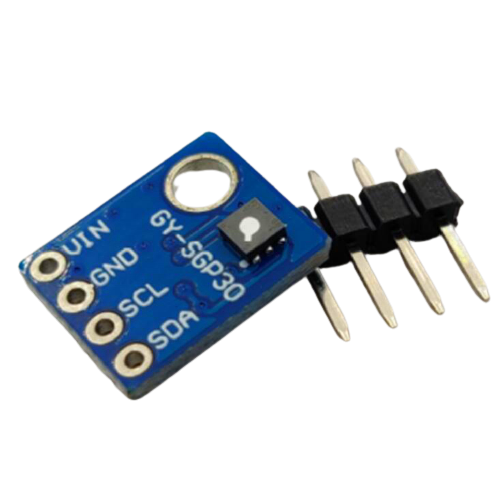

GY-SGP30 - TVOC-sensor voor luchtkwaliteit, eCO2

Productoverzicht

• Luchtkwaliteitssensor, meet vluchtige organische stoffen en equivalente CO₂
• Uitvoer via I2C-interface, maximaal vier modules op één bus mogelijk
• Bedrijfsspanning 3,3 tot 5,5 V, rechtstreeks aansluitbaar op microcontrollerboards
• Meetbereik eCO₂ 400 tot 60.000 ppm, TVOC 0 tot 60.000 ppb
• Initialisatietijd 15 seconden, daarna stabiele meetwaarden
• Pinnen voor voeding en communicatie op een raster van 0,1 inch

Productbeschrijving

De sensor bepaalt de luchtkwaliteit door gasmoleculen te meten in twee kanalen: eCO₂ (equivalent koolstofdioxide) en TVOC (vluchtige organische stoffen). Zo kan worden vastgesteld of een ruimte voldoende wordt geventileerd of dat de concentratie schadelijke stoffen toeneemt. De gegevens worden via I2C overgedragen, zodat de sensor samen met maximaal vier andere modules op één I2C-bus kan worden aangesloten en slechts twee besturingslijnen gebruikt.

Dankzij de bedrijfsspanning van 3,3 tot 5,5 V is aansluiting op gangbare microcontrollerboards eenvoudig; een afzonderlijke spanningsregelaar is niet nodig. Na een opwarmfase van 15 seconden levert de sensor stabiele waarden. De meetbereiken van 400 tot 60.000 ppm voor eCO₂ en 0 tot 60.000 ppb voor TVOC omvatten typische situaties binnenshuis, van frisse lucht tot duidelijk vervuilde binnenlucht.

Toepassingen zijn onder meer klimaatregeling in kantoren of slaapkamers, bewaking van de luchtkwaliteit in voertuiginterieurs en automatisering van ventilatiesystemen. Een systeem kan de meetwaarden registreren, automatisch een ventilatie inschakelen wanneer de waarden een grenswaarde overschrijden en het resultaat op een display weergeven.

De sensor vereist een stabiele digitale voeding en een goed werkende I2C-bus op het aangestuurde board. Op de uitgangspinnen zijn standaard pull-upweerstanden vereist als deze niet al op het board aanwezig zijn. De eerste initialisatie duurt 15 seconden; daarom moet bij het starten van het systeem rekening worden gehouden met een korte wachttijd.

Veiligheidsinstructie

Deze sensor is een ontwikkel- en testmodule en is niet bestemd voor gebruik in de elektrische huisinstallatie. Werkzaamheden aan of in de directe nabijheid van de elektrische installatie moeten door een elektricien worden uitgevoerd of vooraf door een elektricien worden gecontroleerd.

Leveringsomvang

• 1x GY-SGP30 - TVOC-sensor voor luchtkwaliteit, eCO2
• 1x pinheader
