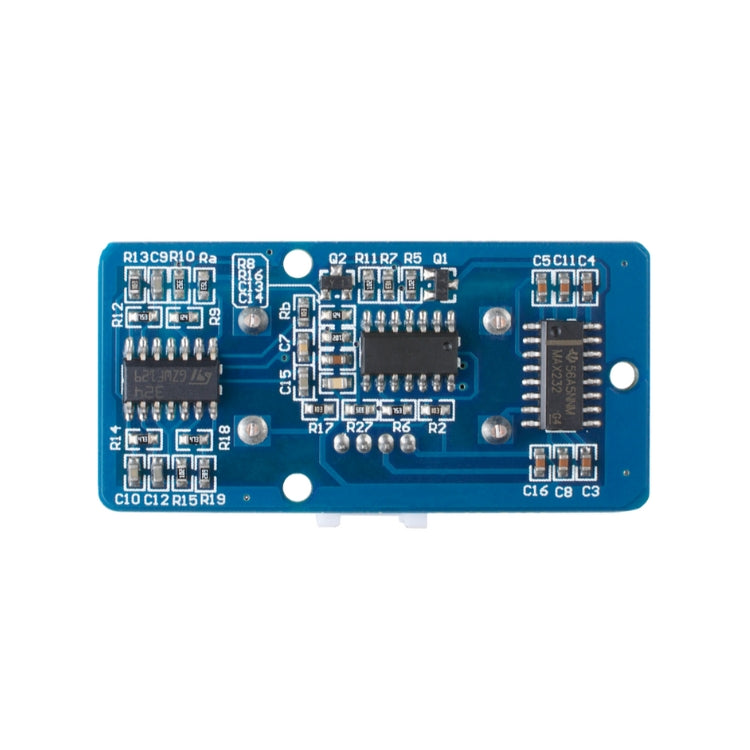

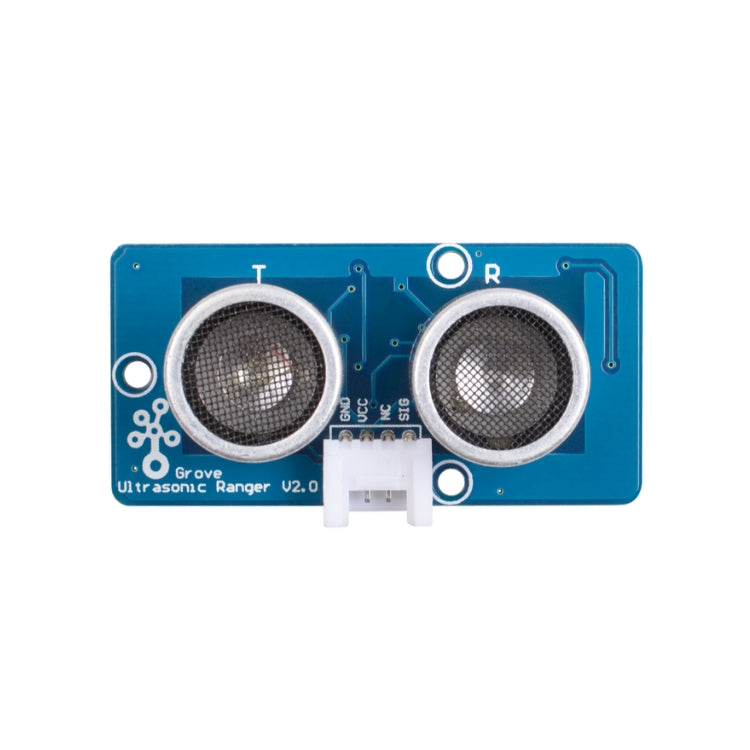

Grove - ultrasone afstandssensor

De Grove - ultrasone afstandssensor is een ultrasone transducer die ultrasone golven gebruikt voor afstandsmeting. Hij kan afstanden van 3 cm tot 350 cm meten met een nauwkeurigheid tot 2 mm en is daarmee ideaal voor afstandsmeting, naderingssensoren en ultrasoondetectoren.

Deze module beschikt over een ultrasoonzender en een ultrasoonontvanger en kan daarom worden beschouwd als een ultrasoontransceiver. Wanneer de door de zender opgewekte ultrasone golf van 40 kHz het object raakt, wordt de geluidsgolf teruggekaatst en kan de ontvanger de gereflecteerde ultrasone golf ontvangen. U hoeft alleen de tijd tussen verzending en ontvangst te berekenen en deze vervolgens te vermenigvuldigen met de geluidssnelheid in lucht (340 m/s) om de afstand van de sensor tot het object te berekenen.

Kenmerken

• Groot spanningsondersteuningsbereik: van 3,2 V tot 5,2 V, compatibel met 3,3 V/5 V en kan rechtstreeks op de I/O van de Raspberry Pi worden aangesloten
• I/O-bronnen besparen: er zijn slechts 3 pinnen nodig; de zend- en ontvangstsignalen gebruiken door tijdmultiplexing één I/O-pin
• Groot meetbereik: 3 cm ~ 350 cm
• Eenvoudig in gebruik: compatibel met Grove-poort, plug-and-play
• Volledige documentatie en bibliotheken voor Arduino, Python en Codecraft

Toepassingen

• Afstandmeting
• Ultrasoondetector
• Naderingsalarm
• Smart Car

Technische details

• Gewicht: 17g
• Meetbereik: 3cm - 350cm
• Bedrijfsspanning: DC 3,2–5,2 V
• Bedrijfsstroom: 8mA
• Ultrasoonfrequentie: 40kHz
• Connector: Grove x1
• Uitgang: PWM
• Afmetingen: 50mmx25mmx16mm

Wat is Grove?

Grove maakt verbinden en experimenteren eenvoudiger en vereenvoudigt het prototypingproces. Er zijn geen jumpers of soldeerwerk nodig. Er zijn meer dan 300 Grove-modules ontwikkeld die een breed toepassingsgebied bestrijken en aan uiteenlopende eisen kunnen voldoen. Niet alleen de hardware is open source, maar ook de software. Wij bieden verschillende Grove Shields aan om verbinding met het Grove-systeem en diverse microcontrollers mogelijk te maken.

Meer informatie:

https://wiki.seeedstudio.com/Grove-Ultrasonic_Ranger/

https://github.com/SeeedDocument/Grove_Ultrasonic_Ranger/blob/master/res/NU40C16T-R-1.pdf

Inhoud van de levering:

• 1x Grove - ultrasone afstandssensor
