Grove - Kantelschakelaar (SW-200D)

Grove – Kantelschakelaar

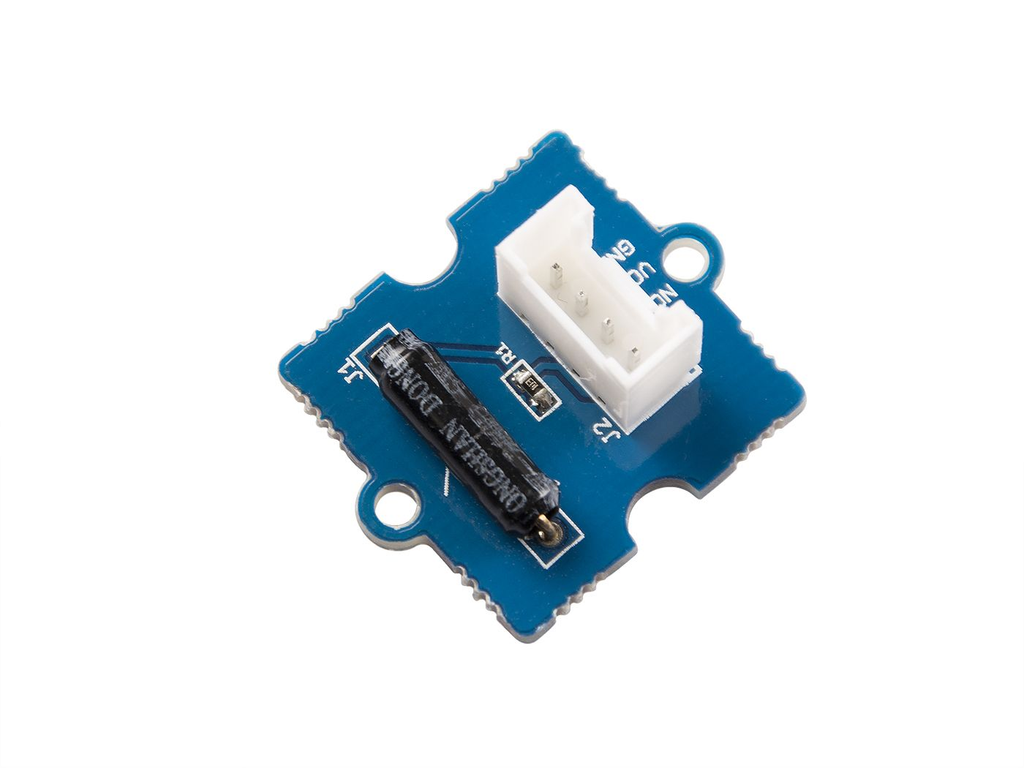

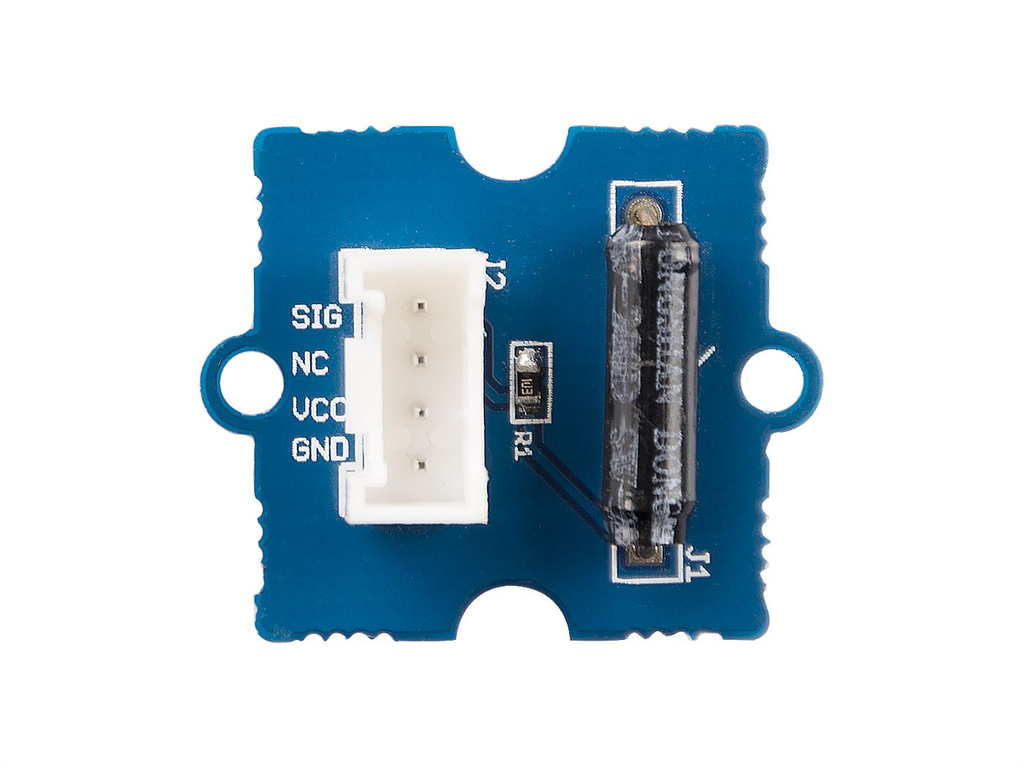

De Grove-kantelschakelaar is het equivalent van een drukknop en is gebaseerd op de SW-200D, een kantelgevoelige triggerschakelaar met twee kogels in één richting. Hij wordt gebruikt als digitale ingang. In de kantelschakelaar bevindt zich een paar kogels die contact maken met de pinnen wanneer de behuizing rechtop staat. Wanneer je de behuizing omdraait, raken de kogels elkaar niet meer en ontstaat er geen verbinding. Hij is bedraad met de SIG-lijn; NC wordt bij deze Grove niet gebruikt.

Hoe werkt de SW-200D?

Wanneer het product naar de geleidende aansluiting (uiteinde A met zilverkleurige pootjes) wordt gekanteld en de kantelhoek meer dan 10 graden bedraagt, is er sprake van een open circuit in de „UIT-stand“. Wanneer de kanteling verandert ten opzichte van de horizontale positie, bevindt de triggeraansluiting (uiteinde C met goudkleurige pinnen) zich onder de horizontale kantelhoek en meer dan 10 graden. Er is dan sprake van een gesloten circuit in de „AAN-stand“.

Kenmerken:

• Uitstekende levensduur: meer dan 100.000 cycli, zodat je niet langer bang hoeft te zijn dat sensoren door herhaald gebruik gemakkelijk beschadigd raken.
• Extreem robuust: luchtdicht, water- en stofdicht; je kunt het met een gerust hart gebruiken.
• Grove-eenheidsaansluitsysteem: de sensor ondersteunt „Plug and Play“ en kan veelzijdig worden ingezet voor verschillende toepassingen.

Toepassingen:

• Auto-apparatuur
• Elektrische huishoudelijke apparaten
• Automatische uitschakelfunctie voor huishoudelijke apparaten
• Valbeveiligingsschakelaar voor apparatuur
• Communicatieapparatuur
• Speelgoed

Specificaties:

• Afmetingen verpakking: 130 mm x 90 mm x 10 mm

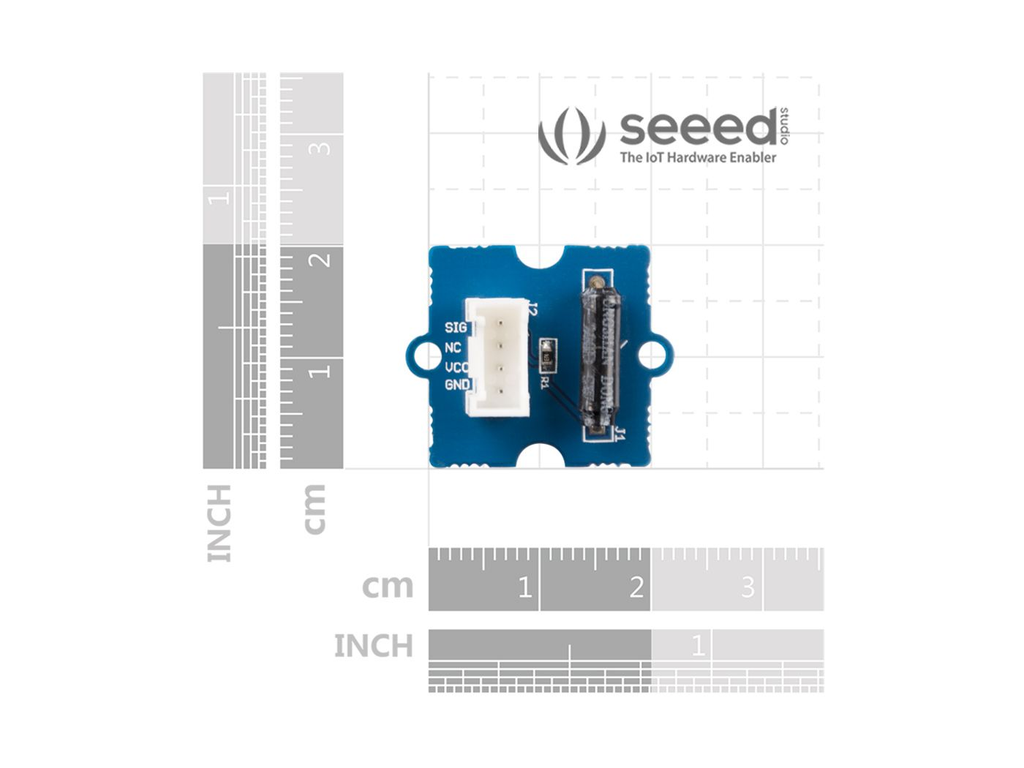

• Afmetingen: 20 mm x 20 mm
• Gewicht: 9g
• Ingangsspanning: 3V tot 5,25V
• Inschakelhoek: 10° ~170°
• Uitschakelhoek: 190° ~350°
• Elektrische levensduur: 100.000 cycli

Wat is Grove?

Grove maakt verbinden en experimenteren eenvoudiger en vereenvoudigt het prototypingproces. Er zijn geen jumpers of soldeerwerk nodig. Er zijn meer dan 300 Grove-modules ontwikkeld die een breed scala aan toepassingen ondersteunen en aan uiteenlopende behoeften kunnen voldoen. Niet alleen de hardware is open source, maar ook de software. Voor Grove-gebruikers (vooral beginners) zijn handleidingen in PDF-formaat en een wiki beschikbaar.

We bieden verschillende Grove Shields aan om verbinding met het Grove-systeem via diverse microcontrollers mogelijk te maken.

Inhoud van de verpakking:

• 1x Grove – kantelschakelaar
• 1x Grove-kabel
