Beschrijving
Digitale infraroodtemperatuursensor
Digitale infraroodtemperatuursensor

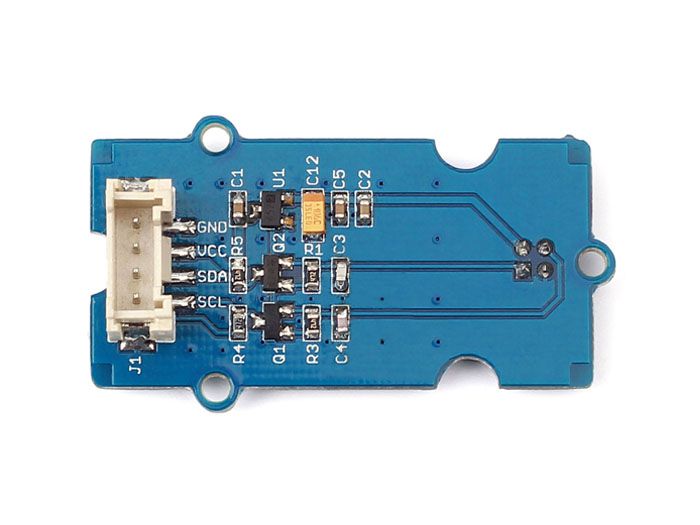

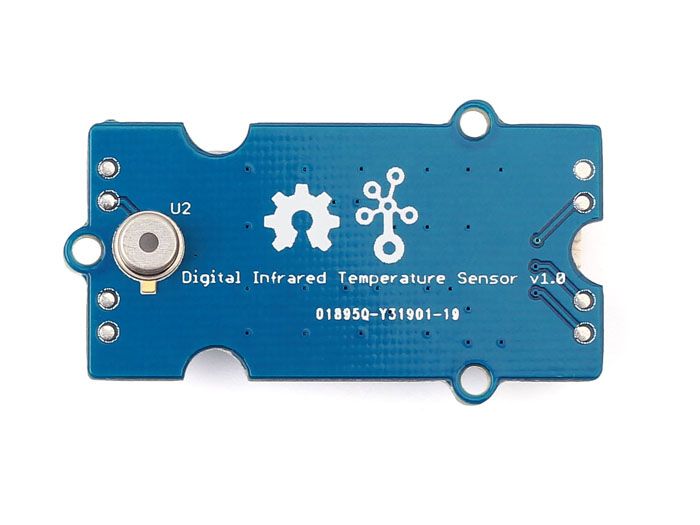

De digitale infraroodtemperatuursensor is een contactloze temperatuurmeetmodule op basis van de MLX90615. Zowel de IR-gevoelige thermozuildetector als de signaalconditioneringschip zijn in dezelfde behuizing geïntegreerd. Deze module communiceert via SMBus met Arduino; tot 127 sensoren kunnen via 2 gemeenschappelijke draden worden uitgelezen. Dankzij de ruisarme versterker, de 16-bits ADC en de krachtige DSP-eenheid van de module zijn een nauwkeurigheid van 1 °C over een breed temperatuurbereik en een hoge meetresolutie van 0,02 °C mogelijk.
De omgevingstemperatuur is de temperatuur van de MLX90615-behuizing en de objecttemperatuur is de temperatuur van het object waarop de sensor is gericht. Plaats de sensor bij een normale kamertemperatuur en zorg ervoor dat zich binnen 1 m van de sensor geen warmtebron bevindt. De objecttemperatuur komt ongeveer overeen met de omgevingstemperatuur. Let er bij het meten van de objecttemperatuur op dat het object zich zo dicht mogelijk bij de sensor bevindt. Raak het oppervlak van de sensor echter niet aan. Een afstand van minder dan 3 cm wordt aanbevolen.
- Kenmerken
- Groot temperatuurmeetbereik: -40 tot 85 °C voor de sensortemperatuur en -40 tot 115 °C voor de objecttemperatuur
- Nauwkeurige temperatuurmeting: hoge nauwkeurigheid van 1 °C over een breed temperatuurbereik
- SMBus-compatibele digitale interface: deze module communiceert via SMBus met Arduino
Grove-compatibele interface: het product biedt plug-and-play en kan veelzijdig worden ingezet voor verschillende Grove-toepassingen
- Toepassing
- Zeer nauwkeurige contactloze temperatuurmetingen
- Handthermometer
- Oorthermometer
- Huishoudelijke apparaten met temperatuurregeling
- Gezondheidszorg
- Toezicht op vee
Meerzone-temperatuurregeling - tot 127 sensoren kunnen via 2 gemeenschappelijke draden worden uitgelezen
| Specificaties | Specificatie | Min. | Typisch | Max. |
|---|---|---|---|---|
| Eenheid | 2.6 | 3 | 5 | Voedingsspanning |
| Stroom | 1.4 | 1.5 | mA | |
| Omgevingstemperatuurbereik | -40 - 85 | ℃ | ||
| Objecttemperatuurbereik | -40 - 115 | ℃ | ||
| Afmetingen | 20 x 40 x 9,6 | mm | ||
Wat is Grove?
Grove maakt aansluiten en experimenteren eenvoudiger en vereenvoudigt het prototypingproces. Er zijn geen jumpers of soldeerwerk nodig. Er zijn meer dan 300 Grove-modules ontwikkeld die een breed toepassingsgebied bestrijken en aan uiteenlopende eisen kunnen voldoen. Niet alleen de hardware is open source, maar ook de software.
Onderdelenlijst
- 1x Grove – digitale infraroodtemperatuursensor
- 1x Grove-Kabel
