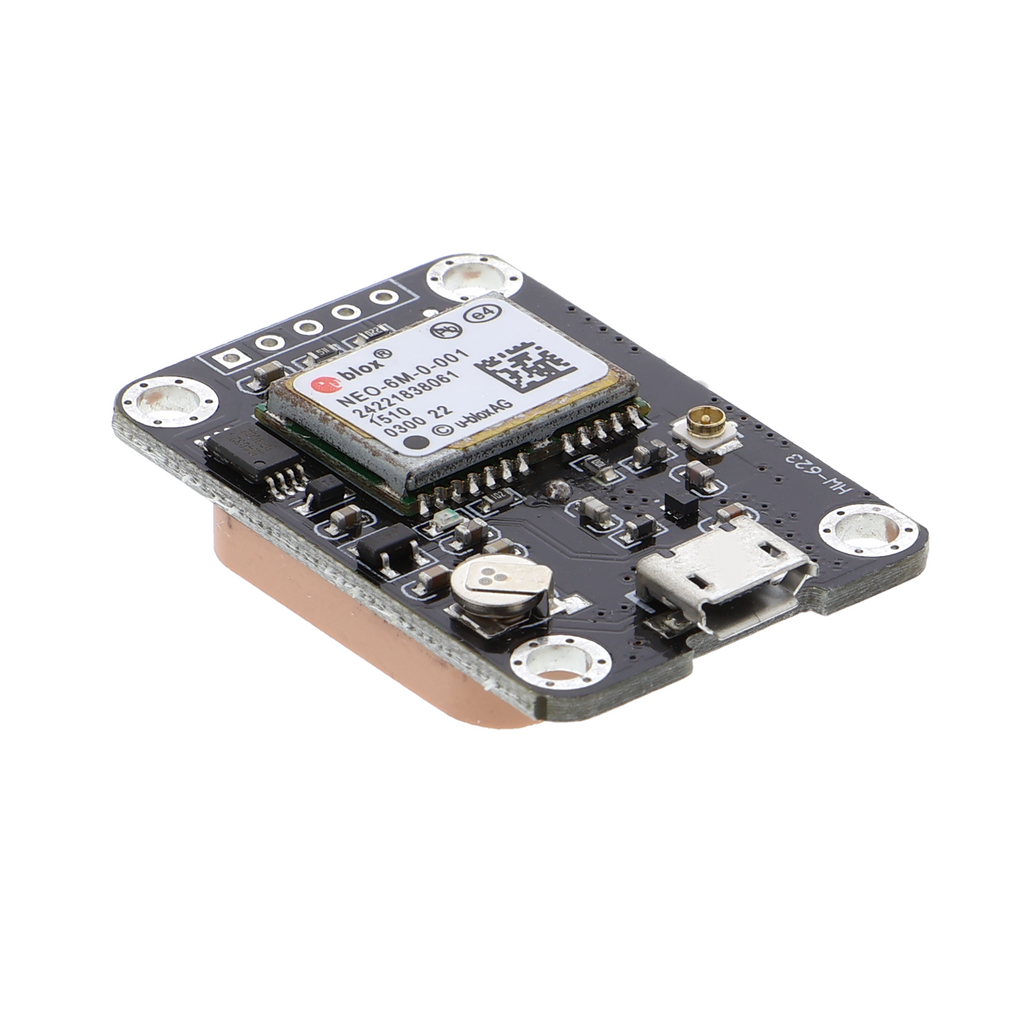

GPS-module NEO-6M V2 met APM2.5-vluchtbesturing / EEPROM-navigatie
GPS-module NEO-6M V2 met APM2.5-vluchtbesturing / EEPROM-navigatie
Dit past erbij
Betaal binnen 30 dagen
Betaal binnen 30 dagen
Beschrijving
Productoverzicht
- GPS-ontvanger met protocolondersteuning voor UAV-vluchtcontrollers
- Bedrijfsspanning 3,3 V, I2C- en seriële interfaces
- Detectiebereik tot ongeveer 50 m hoogte
- Kalibratievrije positiebepaling na signaalacquisitie
- Geïntegreerde EEPROM voor configuratiegegevens
Productbeschrijving
De GPS-module ontvangt satellietsignalen en geeft positiegegevens door aan vluchtcontrollerboards zoals de APM2.5. De module vereist een bedrijfsspanning van 3,3 V; bij aansluiting op 5V-boards is een niveaushifter vereist. De communicatie verloopt via een seriële interface of I2C-bus, waarbij meerdere modules zonder extra pinnen op één I2C-bus kunnen worden aangesloten.
Na het inschakelen moet de module satellieten detecteren; deze koude start duurt afhankelijk van de signaalomstandigheden enkele seconden tot minuten. Daarna meldt de module continu de hoogte, breedtegraad en lengtegraad. Tijdens het vliegen ondersteunt dit autonome navigatiefuncties zoals GPS-gestuurde terugkeer naar de startpositie of waypointvluchten tot ongeveer 50 m hoogte; daarboven ontvangt de vluchtcontroller geen bruikbare signalen meer.
De module wordt voornamelijk gebruikt in UAV-projecten met APM2.5-vluchtcontrollers om GPS-gegevens aan de regelingslogica door te geven. De geïntegreerde EEPROM slaat configuratiewaarden op en behoudt deze wanneer de stroomtoevoer wordt onderbroken.
Een stroomvoorziening en een compatibele vluchtcontrollerprint zijn noodzakelijk als aanvullende benodigdheden. De module vereist vrij zicht op de hemel voor satellietontvangst; gebruik in gebouwen is niet praktisch.
Veiligheidsaanwijzing
Bij satellietontvangst kan in de directe nabijheid van de antenne hoogfrequente elektromagnetische straling aanwezig zijn. De module is uitsluitend bedoeld voor het bouwen van prototypes en voor test- en ontwikkelingsdoeleinden en is niet geschikt voor aansluiting op het elektriciteitsnet in huis. Raadpleeg bij onduidelijkheden over de stroomvoorziening of integratie in vluchtcontrollersystemen vóór ingebruikname een elektrotechnisch vakbekwaam persoon.
Leveringsomvang
- GPS-module NEO-6M V2 met APM2.5 flight control / EEPROM Navigation
