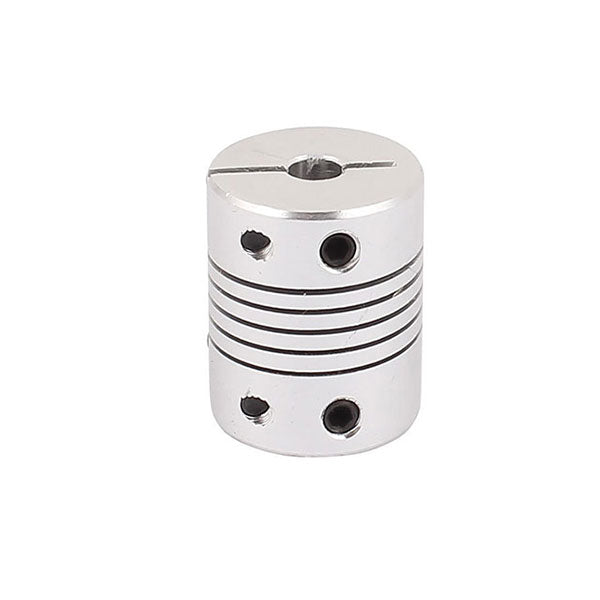

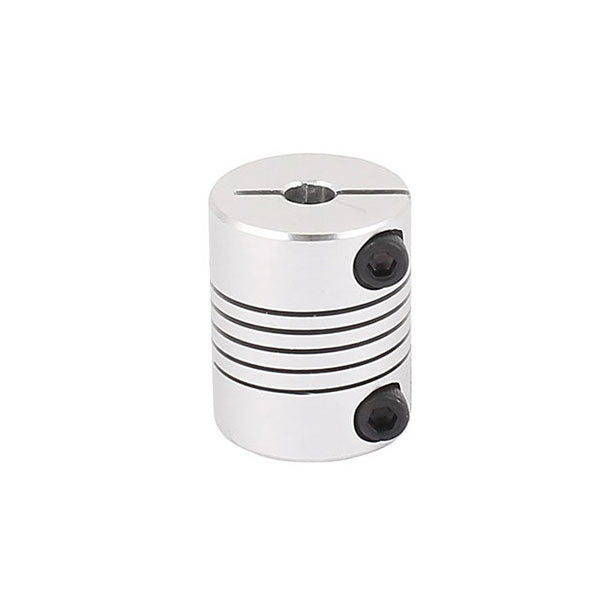

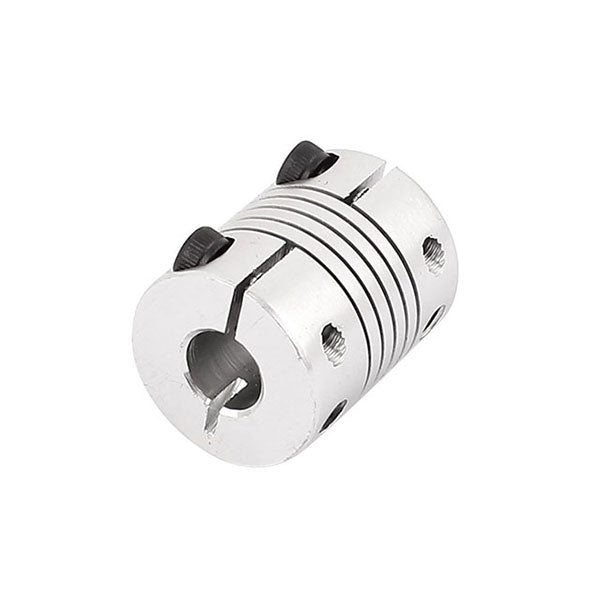

Flexibele askoppeling D20L25 - 6.35 x 8 mm

Productoverzicht

• Flexibele askoppeling met een boring van 6 mm aan de ene kant en een boring van 8 mm aan de andere kant
• Buitendiameter 20 mm, totale lengte 25 mm
• Verbindt twee assen met verschillende diameters
• Elastisch kunststof-middendeel dempt trillingen
• Maximaal koppel 0,5 Nm
• Axiale compensatie van uitlijnfouten tot 1 mm

Productbeschrijving

Deze flexibele askoppeling verbindt twee assen met verschillende diameters flexibel met elkaar. Het elastische kunststof-middendeel maakt enige uitlijntolerantie mogelijk en dempt trillingen tussen aandrijving en aangedreven zijde, waardoor slijtage en geluidsontwikkeling afnemen.

Assen met een diameter van 6 en 8 mm kunnen worden verbonden dankzij de aan beide zijden verschillend geboorde naven. Het maximale koppel van 0,5 Nm beperkt de belasting tot lichte tot middelzware aandrijftaken. De axiale compensatie tot 1 mm vangt kleine productietoleranties en trillingen op, zonder dat een exacte uitlijning nodig is.

Toepassingsgebieden zijn kleine tandwielprojecten, modelaandrijvingen in robotica en mechatronica en testopstellingen met motorassen van verschillende diameters. In robotgrijpers of aandrijflijnen voor kleine machines vermindert de elastische koppeling schokken bij het starten en bij belastingsveranderingen, waardoor lagerschade wordt voorkomen.

Het gebruik is beperkt tot toerentallen van minder dan ongeveer 3000 tpm en bedrijfstemperaturen tussen min 10 en plus 60 graden Celsius. De koppeling is onderhoudsvrij en heeft geen smering nodig.

Veiligheidsaanwijzing

Deze askoppeling is uitsluitend bestemd voor het bouwen van prototypes en voor test- en ontwikkeldoeleinden. Bij draaiende assen moeten aangrenzende bewegende delen tegen contact worden beschermd om letselgevaar uit te sluiten. Bij overbelasting kan het kunststofelement breken; overschrijd daarom het maximale koppel niet.

Leveringsomvang

• 1x Flexibele askoppeling D20L25 - 6.35 x 8 mm
