De ESP32-S3-POE-ETH-8DI-8DO is een industriële besturingsmodule op basis van de ESP32-S3. Je krijgt 8 galvanisch gescheiden digitale ingangen, 8 optokoppelingsgescheiden digitale uitgangen en wifi, Bluetooth LE, Ethernet, RS485 en CAN in één behuizing voor een 35-mm-DIN-rail.

Zo maak je de stap van het breadboard naar echte installatietechniek: sensoren, schakelaars en eindposities worden rechtstreeks op de schroefklemmen aangesloten, terwijl relais, kleppen of signaallampen aan de uitgangen worden gehangen. Je programmeert zoals gebruikelijk via de Arduino IDE.

Dankzij de geïntegreerde PoE-module volgens IEEE 802.3af is één netwerkkabel voldoende voor zowel de dataverbinding als de stroomvoorziening. Als alternatief voorzie je de module van 7 tot 36 V via de schroefklem of via USB Type-C.

Hoogtepunten

• ESP32-S3 met Xtensa 32-bits LX7 dual-coreprocessor, tot 240 MHz, module ESP32-S3-WROOM-1U-N16R8 met 16 MB flashgeheugen en 8 MB PSRAM
• 2,4GHz-wifi (802.11 b/g/n) en Bluetooth 5 (LE), externe SMA-antenne meegeleverd
• 8 digitale ingangen, 5 tot 36 V, passief of actief (NPN of PNP), bidirectioneel optokoppelingsgeïsoleerd
• 8 digitale uitgangen via Darlington-transistoren, open-drain, tot 500 mA zinkstroom per kanaal, met vrijloopdiode
• Ethernet via W5500 met 10/100 Mbps en geïntegreerde PoE-module volgens IEEE 802.3af
• Geïsoleerde RS485- en CAN-interface met TVS-diodes, surge- en ESD-bescherming
• Onboard-RTC met batterijhouder voor tijdgestuurde taken
• TF-kaartsleuf, buzzer, WS2812 RGB-led en statusindicatoren voor werking, TX en RX
• Breedbereikingang van 7 tot 36 V via schroefklem, daarnaast USB Type-C voor voeding, programmering en debugging

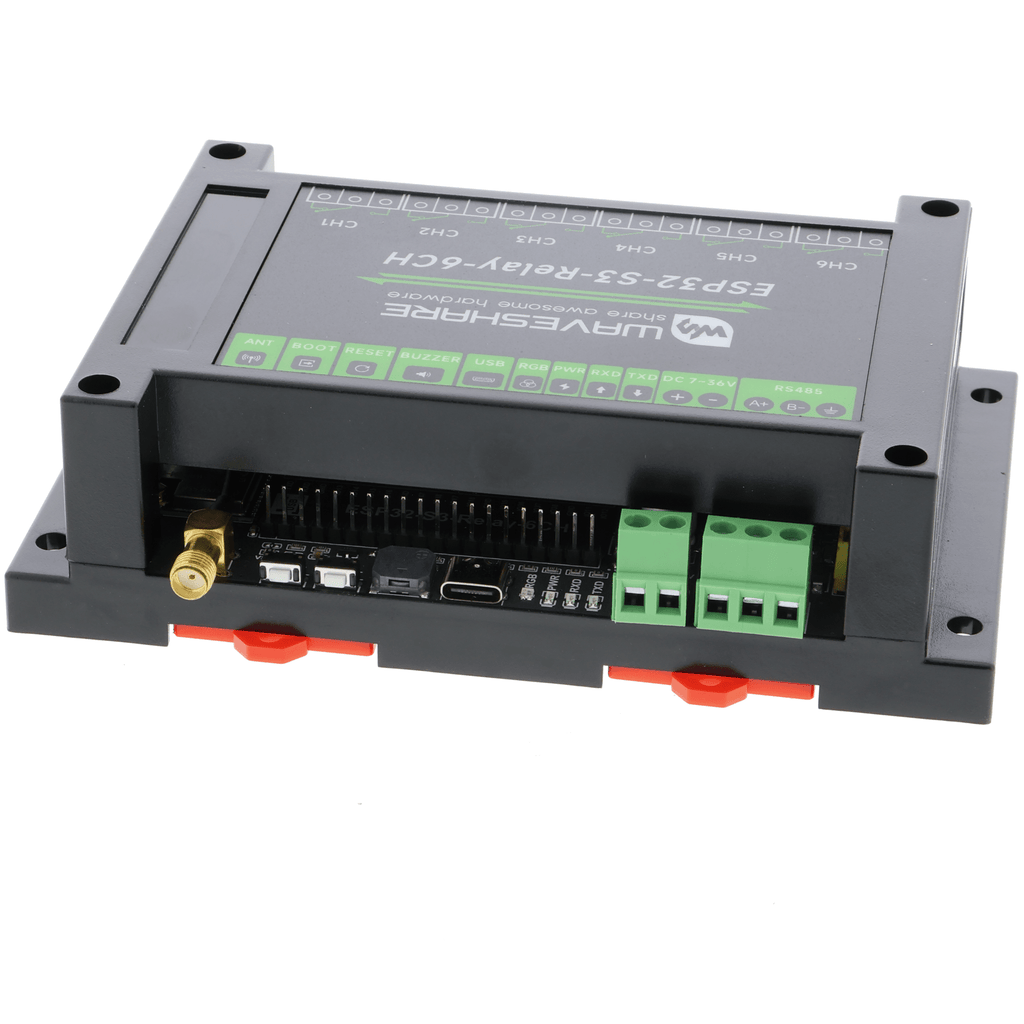

• Behuizing met houder voor 35-mm-DIN-rail

Toepassingsgebieden

• Besturings- en automatiseringsprojecten in het onderwijs, de opleiding en op technische scholen
• Registratie van schakeltoestanden, eindposities, naderingsschakelaars en telpulsen
• Aansturing van relais, contactoren, magneetkleppen en signaalgevers
• Aansluiting van RS485-Modbus-sensoren en -modules
• Netwerkverbinding van CAN-apparaten
• IoT- en telecontroltoepassingen via wifi, Ethernet of MQTT
• Prototypes en kleine series in de schakelkast op DIN-rail

Technische gegevens

Uitrusting in detail

• Volledig gescheiden in- en uitgangen: optokoppelaars en digitale scheiding houden storingen uit het veld weg van de besturing
• Eigen galvanische scheiding van de voedingsspanning aan de in- en uitgangszijde; een extra voeding voor de geïsoleerde zijde is niet nodig
• Darlington-uitgangen met geïntegreerde vrijloopdiode, geschikt voor het rechtstreeks aansturen van relais
• Koppeling van digitale ingangen en uitgangen mogelijk
• I/O-expander TCA9554PWR voor het aansturen van de digitale uitgangen
• TVS-diodes voor het onderdrukken van overspanningen en transiënte pieken
• Pinheader, multifunctionele klem met instelbaar logicaniveau en USB-Type-C-uitgang voor het aansluiten van extra apparaten
• RESET- en BOOT-knop direct op het board

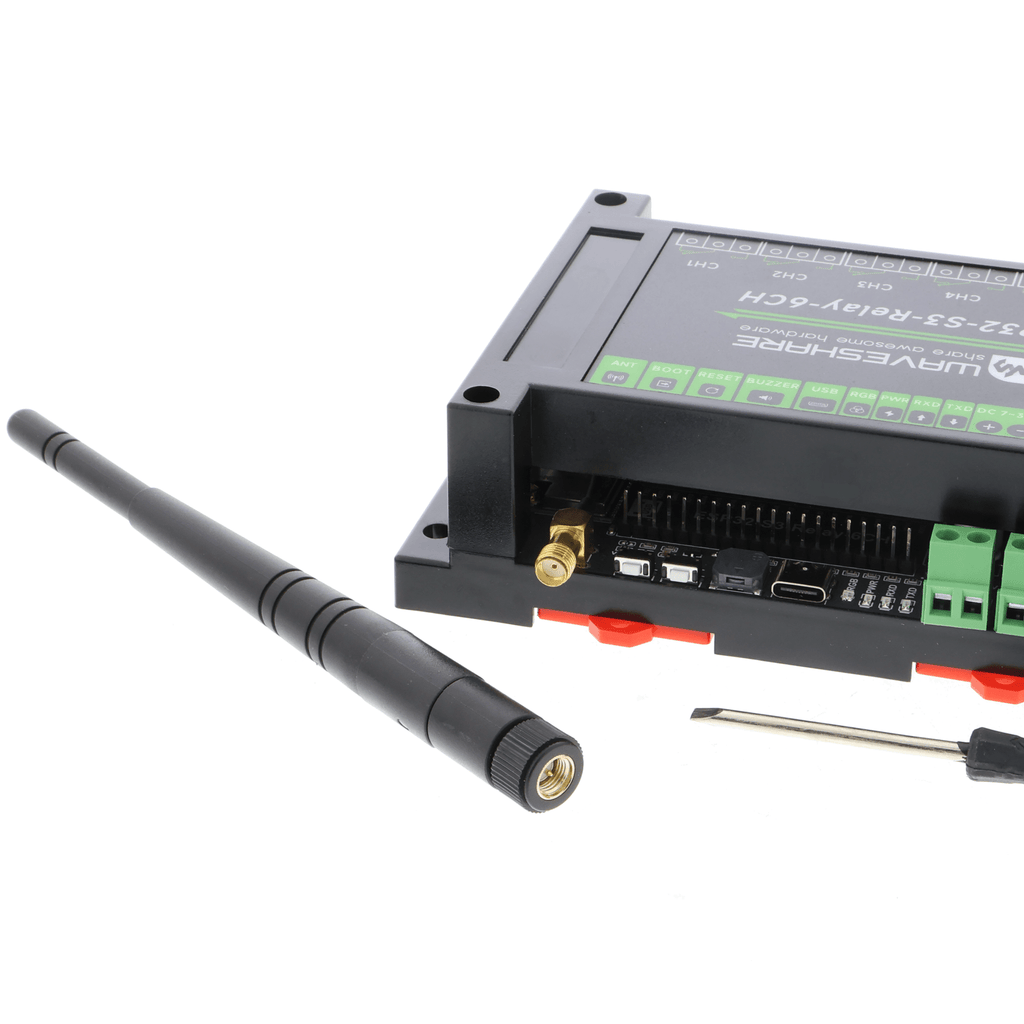

Leveringsomvang

• 1x ESP32-S3-POE-ETH-8DI-8DO
• 1x SMA-antenne, 2,4 GHz, 4 dB
• 1x schroevendraaier

Opmerkingen

• PoE-bedrijf vereist een switch of injector volgens IEEE 802.3af. Een switch is niet inbegrepen.
• De RTC-batterijhouder van formaat 1220 is uitsluitend geschikt voor oplaadbare cellen van 3 tot 3,3 V. Plaats geen niet-oplaadbare knoopcellen.
• De opgegeven 500 mA geldt als maximale waarde per uitgangskanaal. Houd bij inductieve belastingen voldoende reserve aan.
• Werkzaamheden aan installaties met netspanning mogen uitsluitend worden uitgevoerd door daarvoor gekwalificeerde personen.
• Documentatie, voorbeeldcode en schakelschema's vind je in de Waveshare-wiki voor het model ESP32-S3-POE-ETH-8DI-8DO.
