ECG-hartslagmeetset met AD8232

Productoverzicht

• Elektrocardiografiemodule voor het registreren van hartfrequentie en ECG-signalen
• Analoge uitgang voor directe verwerking van meetwaarden
• Drie afleidingselektroden voor oppervlakkige metingen
• Voedingsspanning van 3,3 V of 5 V
• Met geïntegreerde elektrodebevestiging en verbindingskabels
• Kalibratie niet nodig

De ECG-meetmodule registreert de hartfrequentie en de elektrische activiteit van het hart via oppervlakkige elektroden. De gespecialiseerde sensor-IC versterkt de zwakke signalen van de hartspieractiviteit en geeft deze analoog weer. De meetwaarden worden rechtstreeks naar microcontrollerboards zoals Arduino of Raspberry Pi gestuurd voor verdere verwerking.

De module werkt met een voedingsspanning van 3,3 V of 5 V en past daardoor op de meeste gangbare ontwikkelboards zonder extra spanningsomvormers. Met drie elektroden wordt één afleiding uitgevoerd; de meetelektroden worden op de huid bevestigd en meten de elektrocardiografische activiteit tussen twee punten. De elektrodebevestiging is geïntegreerd en verbindingskabels worden meegeleverd.

Toepassingsgebieden zijn hartfrequentiemeting in fitnessprojecten, medische onderwijs- en trainingsopstellingen en biofeedbacktoepassingen met de focus op polscontrole. Een veelvoorkomend scenario is het bewaken van de hartfrequentie tijdens lichamelijke inspanning in sportprojecten, waarbij de module de ruwe gegevens doorgeeft aan een display of opslagmedium.

Voor het gebruik zijn naast de module een microcontrollerboard, een analoog-digitaalconverter voor het digitaliseren van het signaal en verbindingskabels vereist. De meetelektroden moeten regelmatig worden vervangen, omdat ze hun hechtkracht verliezen. Een correcte plaatsing van de elektroden en contact met een haarvrije huid zijn voorwaarden voor betrouwbare metingen.

Veiligheidsaanwijzing

Deze module is uitsluitend bedoeld voor het opbouwen van prototypes en voor test- en ontwikkeldoeleinden en is niet bestemd voor medische diagnoses. Continue meting of therapeutische bewaking is met deze apparatuur niet mogelijk. Niet bedoeld voor inbouw in het elektriciteitsnet van een woning; bij vragen over een veilige ingebruikname wordt het advies van een elektrotechnisch vakbekwaam persoon aanbevolen.

Leveringsomvang

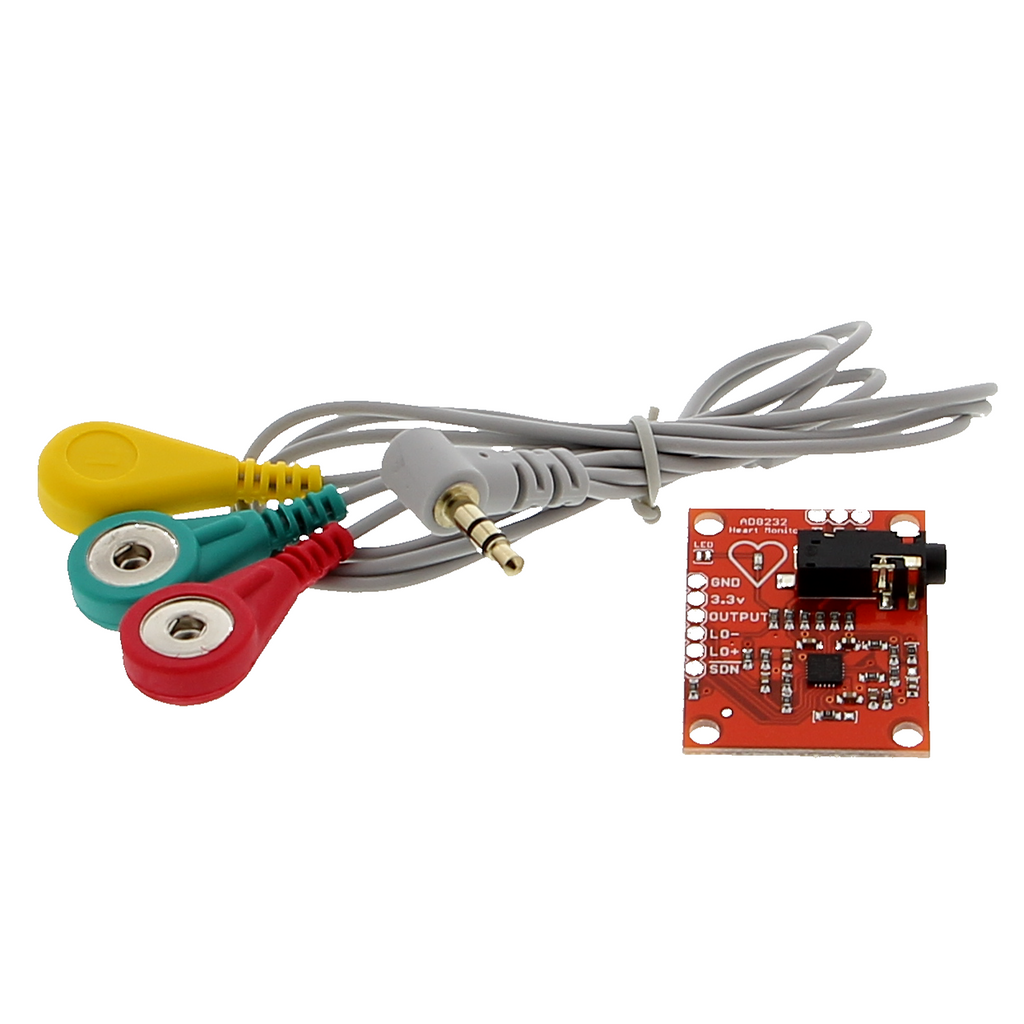

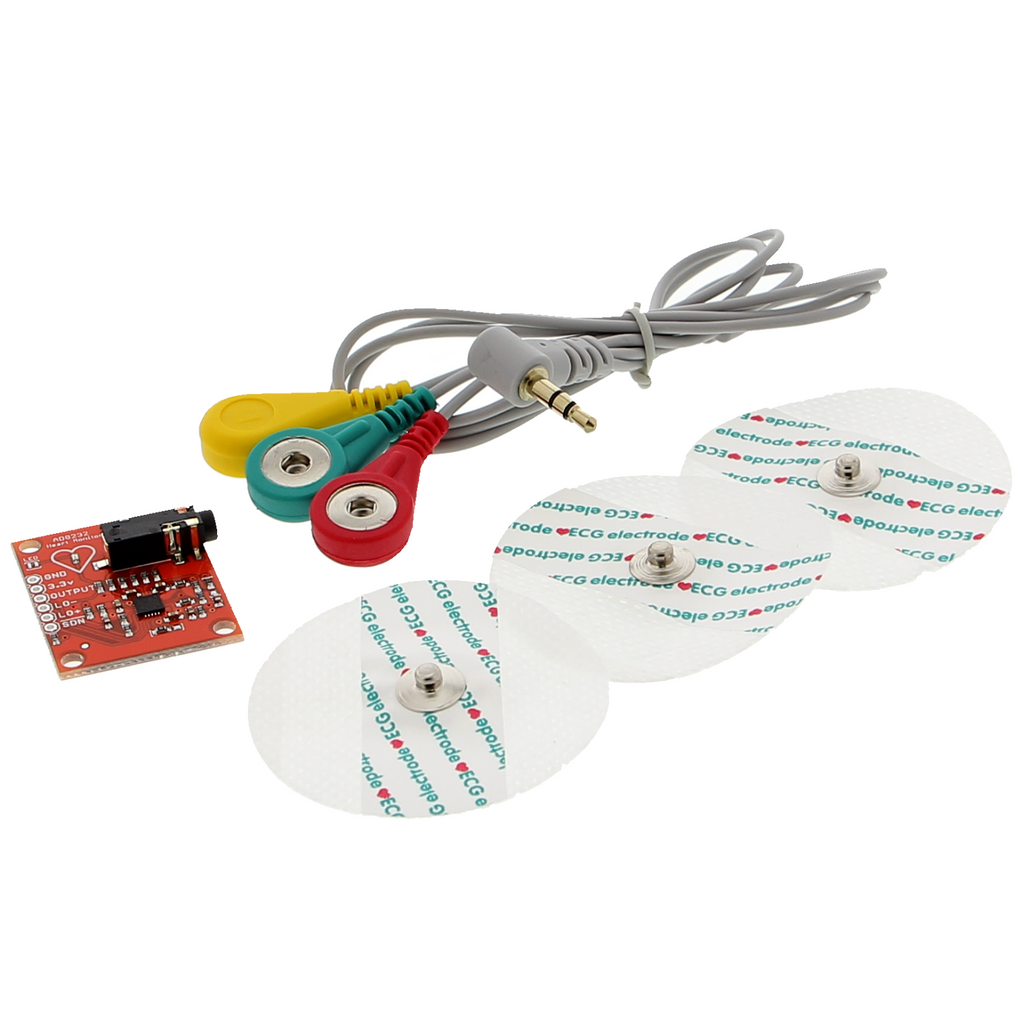

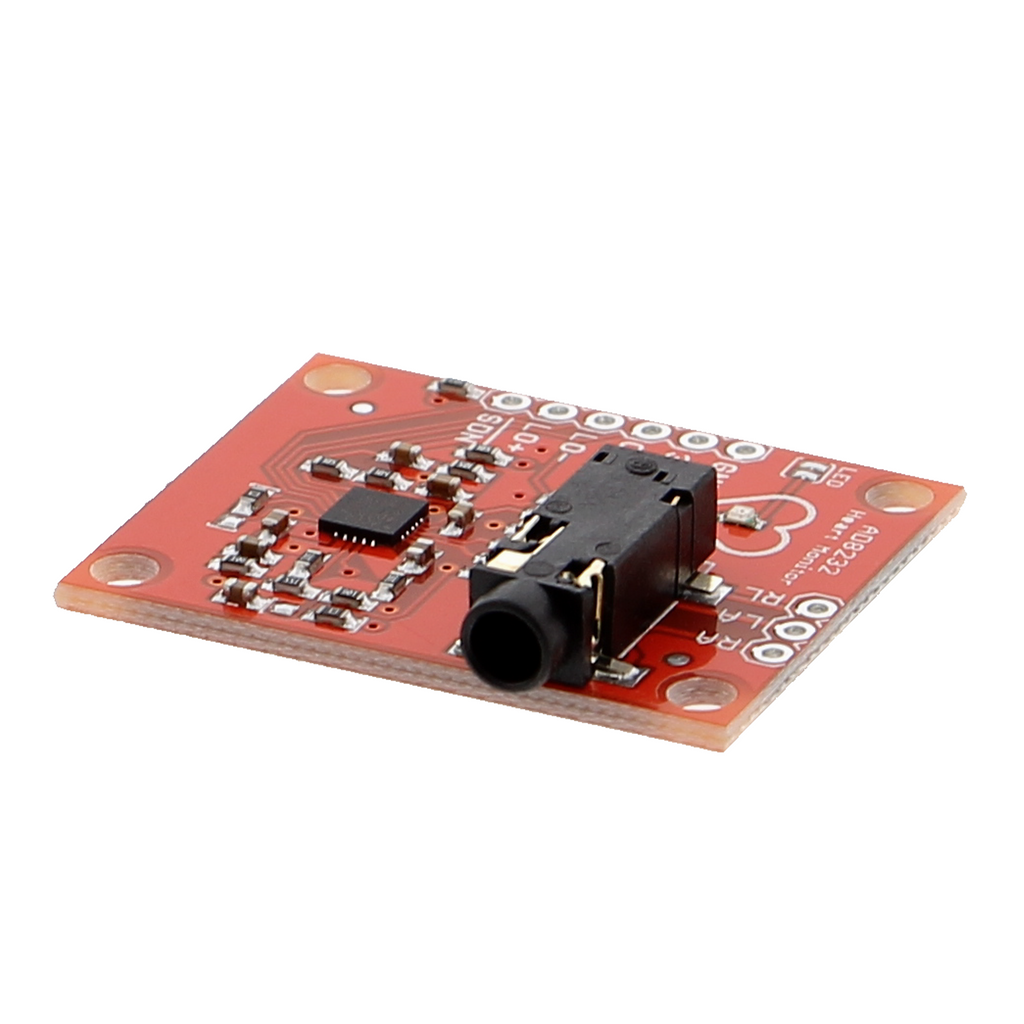

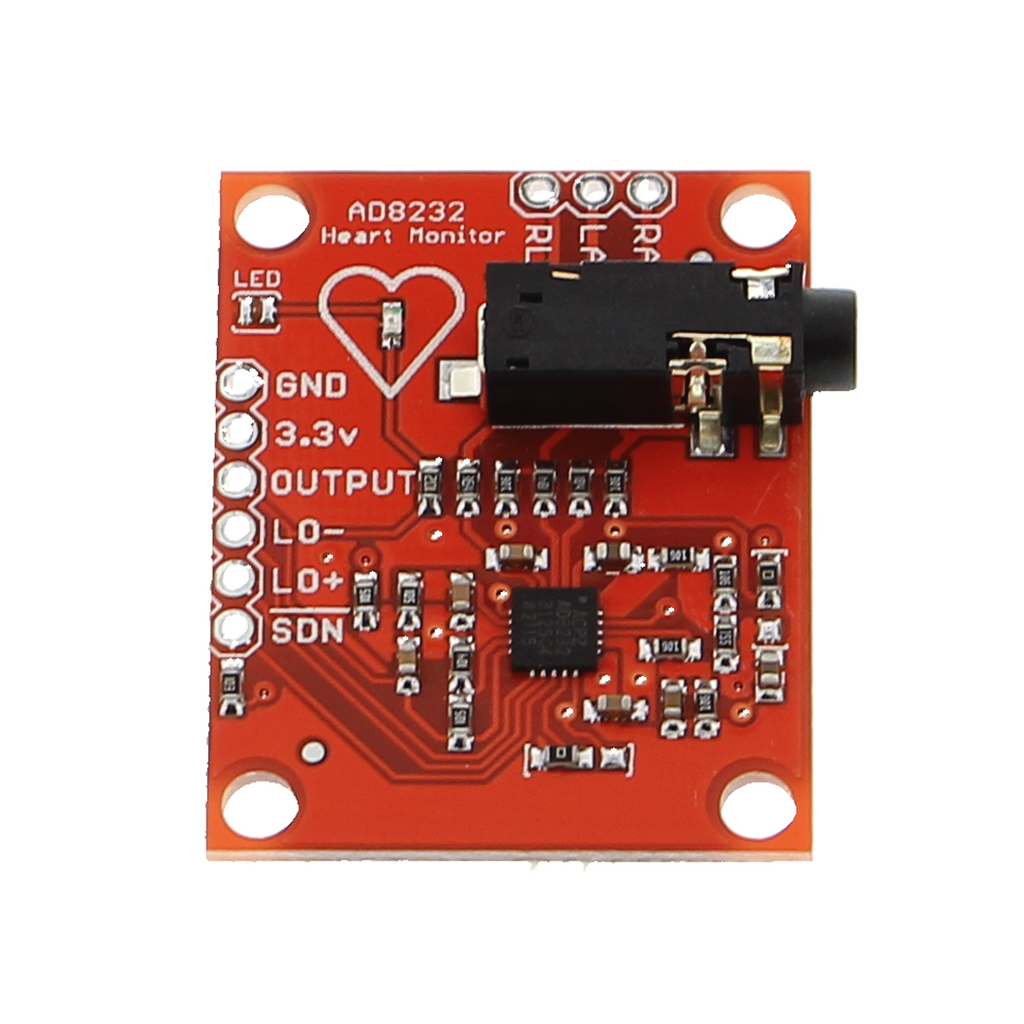

• 1x AD8232 hartfrequentiemeter
• 1x verbindingskabel met sensoren

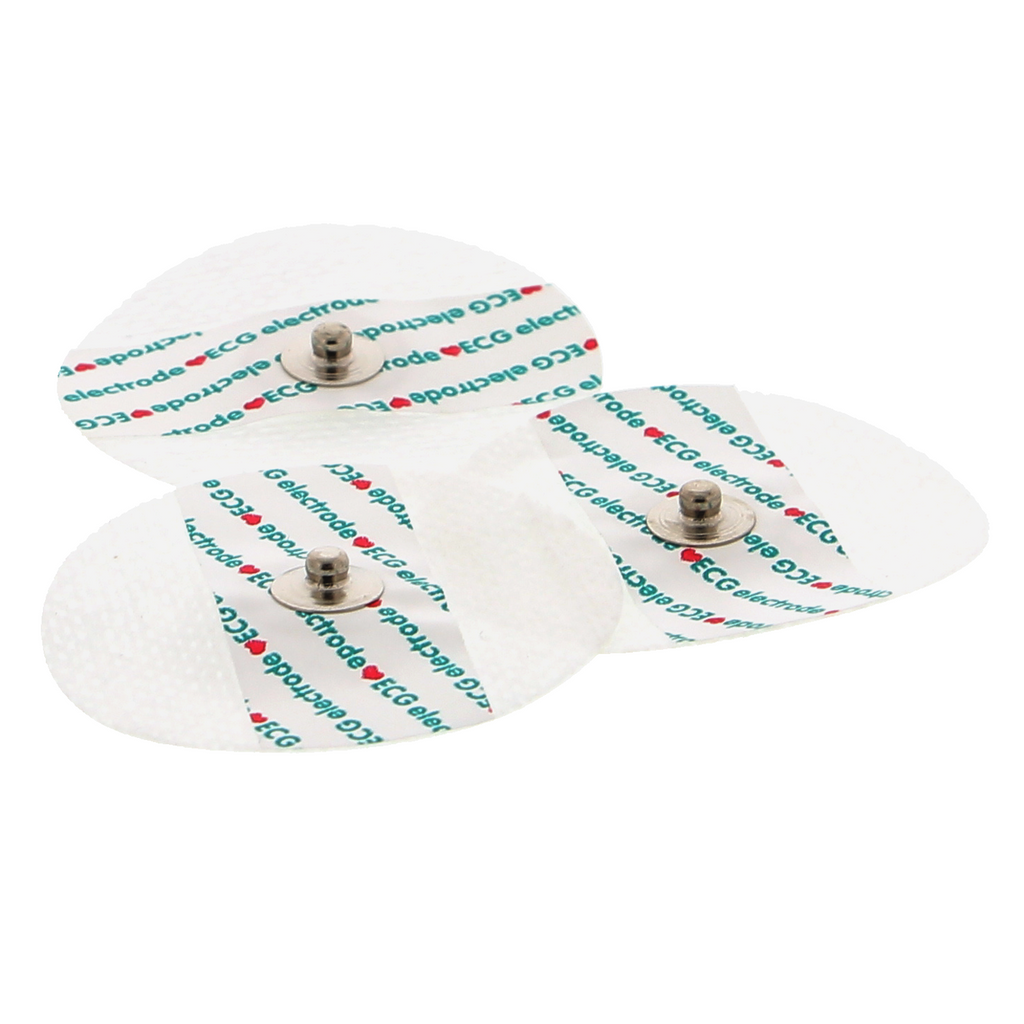

• 3x stickers voor het aanbrengen van de sensoren op het lichaam
