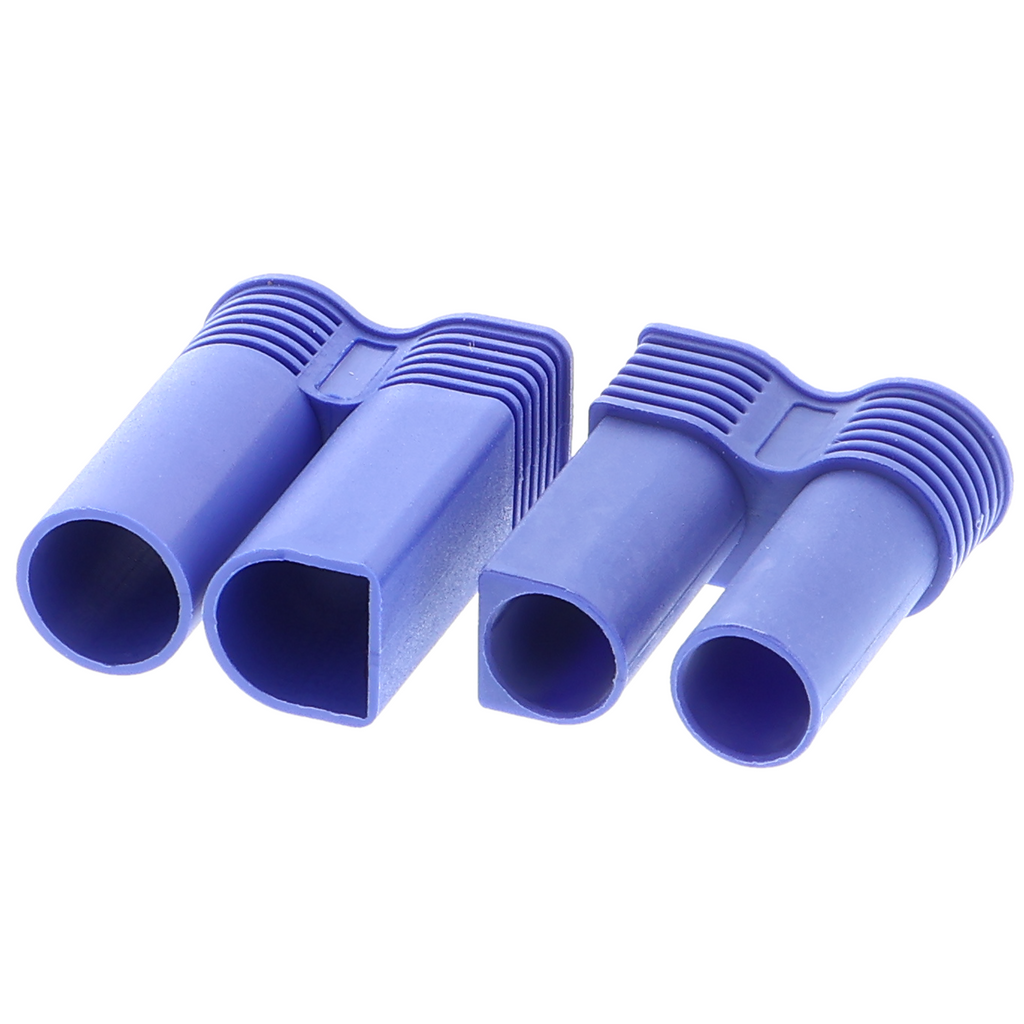

EC5-connector mannelijk + vrouwelijk, 5mm-bananenstekker

Productoverzicht

• EC5-connector­systeem met twee 5 mm-bulletcontacten
• 90 A continue stroom, tot 120 A kortstondig
• Vergulde contactpennen, blauwe kunststofbehuizing
• Levering als stekker- en contrastekkerset
• Beveiligd tegen ompoling door asymmetrische behuizing

Productbeschrijving

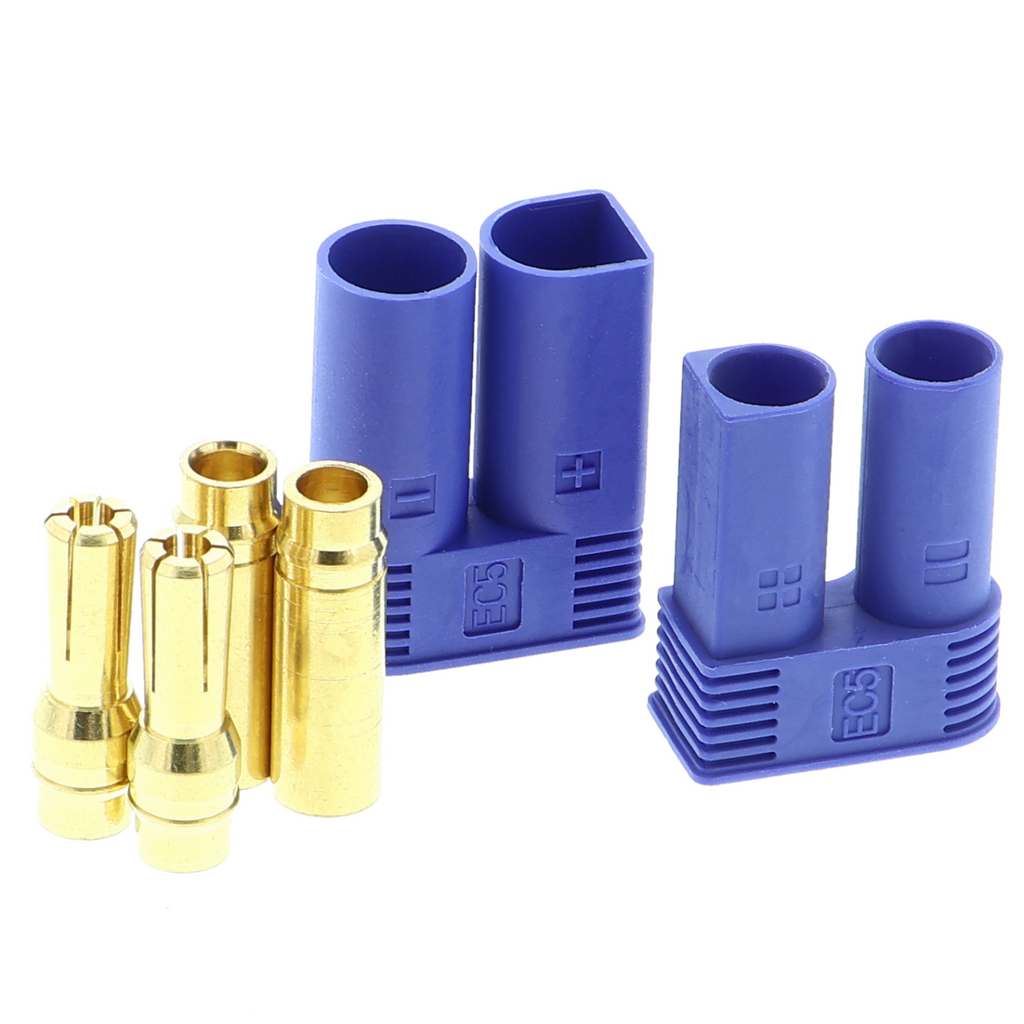

Het EC5-systeem verbindt twee kabeluiteinden met hoge stroomsterktes gereedschapsloos en veilig. Het bestaat uit een stekker en een passende contrastekker, elk met twee vergulde bulletcontacten van 5 mm diameter in een blauwe kunststofbehuizing. De asymmetrische behuizing voorkomt ompoling, zodat de twee delen slechts in één richting op elkaar passen.

De contactpennen worden aan de kabeluiteinden gesoldeerd en vervolgens in de behuizing vastgeklikt. De vergulding van de contactvlakken houdt de overgangsweerstand gedurende de volledige levensduur laag, wat bij hoge stromen bijzonder belangrijk is. Met een continue belasting van 90 A en kortstondige pieken tot 120 A is de connector ontworpen voor veeleisende stroomcircuits.

In de modelbouw, bij accupacks en in aandrijfsystemen wordt de EC5-stekker gebruikt op plaatsen waar verbindingen vaak moeten worden losgekoppeld. Het aansluiten van lithium-polymeeraccu's op snelheidsregelaars of laders is een typisch toepassingsgebied, evenals de stroomvoorziening van elektromotoren in drones of RC-voertuigen.

Omdat de connector volledig passief werkt en geen elektronica bevat, vindt er geen signaalverwerking plaats. Hij dient uitsluitend voor de mechanische en elektrische verbinding.

Veiligheidsaanwijzing

Hoogstroomconnectoren kunnen bij onjuist gebruik of beschadigde contacten gevaarlijke lichtbogen veroorzaken. Daarom moeten stekker en contrastekker zorgvuldig met elkaar worden verbonden. Het product is uitsluitend bedoeld voor het bouwen van prototypes en voor test- en ontwikkeldoeleinden en is niet geschikt voor installatie in het elektriciteitsnet van een woning.
