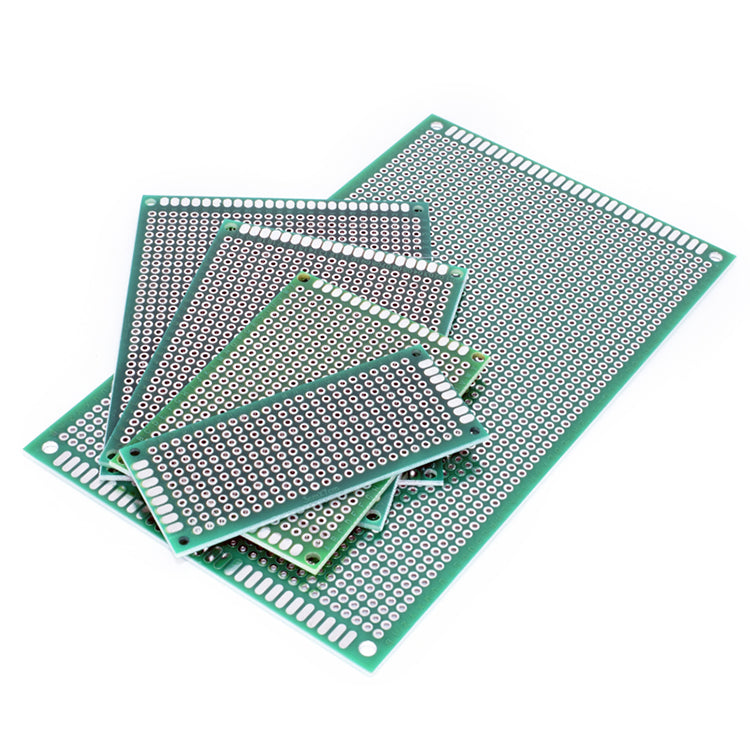

Gaatjesprintplaat, dubbelzijdig (groen) - 120mm x 180mm rastermaat 2,0mm
Gaatjesprintplaat, dubbelzijdig (groen) - 120mm x 180mm rastermaat 2,0mm
Betaal binnen 30 dagen
Betaal binnen 30 dagen
Beschrijving
Productoverzicht
- Dubbelzijdige gaatjesprintplaat met koperen banen voor universele schakelingbouw
- Afmetingen 120 mm * 180 mm
- Rasterafstand 2,54 mm, compatibel met standaard connectoren en componenten
- Groen epoxydragermateriaal
- Soldeerpad bij elk gat aan beide zijden
Productbeschrijving
De gaatjesprintplaat is geschikt voor het opbouwen van prototypes en experimentele schakelingen zonder vooraf aangebracht patroon van printbanen. De standaardrastermaat van 2,54 mm maakt direct gebruik mogelijk met gangbare connectoren, weerstanden, diodes en condensatoren in DIP-uitvoering, evenals met veelgebruikte microcontrollerboards via pinheaders.
De koperen banen zijn aan beide zijden aangebracht, waardoor schakelingen dichter kunnen worden opgebouwd en verbindingen tussen de lagen mogelijk zijn. De ontwikkelaar is zelf verantwoordelijk voor het ontwerpen van het printbaanpatroon. Daarom vergemakkelijken een voorafgaand schakelschema en een doordachte lay-out de opbouw aanzienlijk. Het formaat van 120 * 180 mm biedt ruimte voor kleine tot middelgrote projecten, van een eenvoudige versterker tot een sensorschakeling met meerdere componenten.
Het groene dragermateriaal is robuust en duurzaam. Voor het monteren zijn elektronicasoldeergereedschap en loodhoudend of loodvrij soldeertin nodig. Een boormachine of slijper kan helpen bij het op maat maken van kleinere printplaten, maar is niet noodzakelijk. Bij een dichte bezetting en verbindingen over meerdere lagen moeten alle soldeerverbindingen zorgvuldig worden uitgevoerd om kortsluiting tussen de zijden te voorkomen.
Veiligheidsaanwijzing
Bij werkzaamheden met een soldeerbout is voorzichtigheid geboden vanwege het risico op brandwonden en soldeerdampen; zorg voor voldoende ventilatie. Het product is uitsluitend bedoeld voor het opbouwen van prototypes en voor test- en ontwikkeldoeleinden en is niet bestemd voor inbouw in huisstroomkringen. Raadpleeg bij vragen over veiligheid en elektrotechnische uitvoering vóór de ingebruikname een elektrotechnisch vakpersoon.
