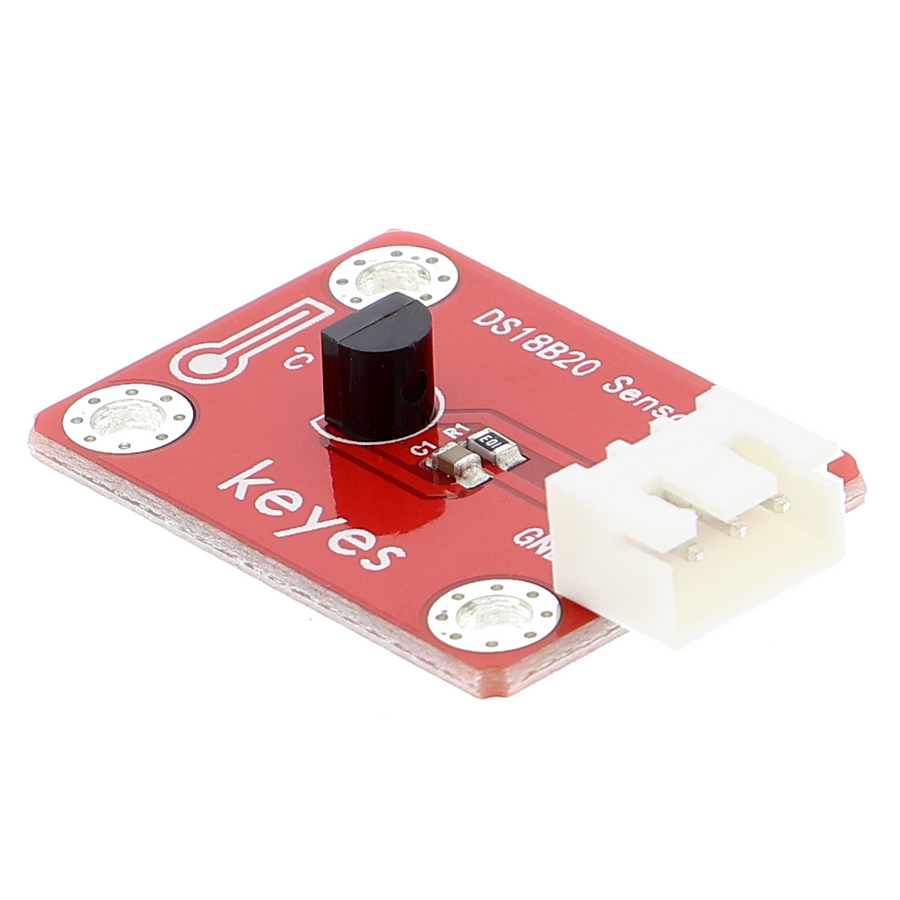

DS18B20-temperatuursensor - met XH2.54 3P-bus

Productoverzicht

• Digitale temperatuursensor voor een meetbereik van −55 tot +125 °C
• Resolutie instelbaar tussen 0,5 °C en 0,0625 °C
• One-Wire-interface, meerdere sensoren kunnen op één leiding worden aangesloten
• Aansluiting via XH2.54-bus met drie pinnen
• In de fabriek gekalibreerd, externe kalibratie is niet nodig

Productbeschrijving

De DS18B20 is een digitale temperatuursensor die temperatuurwaarden via een One-Wire-interface uitvoert. Hierdoor kunnen meerdere sensoren op één en dezelfde signaalleiding worden aangesloten, waarvoor aanzienlijk minder verbindingsdraden nodig zijn dan bij analoge sensoren. De XH2.54-bus met drie contacten verbindt de voeding, massa en signaalleiding; dankzij de fabriekskalibratie is externe kalibratie niet nodig.

De resolutie kan softwarematig worden ingesteld tussen 0,5 °C en 0,0625 °C. Wie een afweging moet maken tussen nauwkeurigheid en meetduur, kan de resolutie aanpassen aan de toepassing. De sensor meet temperaturen van −55 tot +125 °C en is daarmee geschikt voor klimaatregeling in ruimtes, monitoring van diepvriezers, metingen in brouwerijen en laboratoria en temperatuurregistratie in transportcontainers.

De sensor werkt met een voedingsspanning tussen 3,0 en 5,5 V, waardoor hij rechtstreeks op gangbare microcontrollerborden kan worden aangesloten. Op de One-Wire-signaalleiding is een pull-up-weerstand vereist; doorgaans worden weerstanden van 4,7 kΩ gebruikt. Bij de hoogste resolutie duurt een meting maximaal 750 milliseconden per uitlezing.

Veiligheidsaanwijzing

De sensor is uitsluitend bedoeld voor het bouwen van prototypes en voor test- en ontwikkeldoeleinden. Integratie in huisinstallaties of de bijbehorende voedingen is niet voorzien. Let bij het kiezen van de voeding en het aansluiten van de bedrading op de gekozen bedrijfsspanning om schade aan de sensor of aangesloten componenten te voorkomen.

Leveringsomvang

• 1* DS18B20-temperatuursensor - met XH2.54 3P-bus
