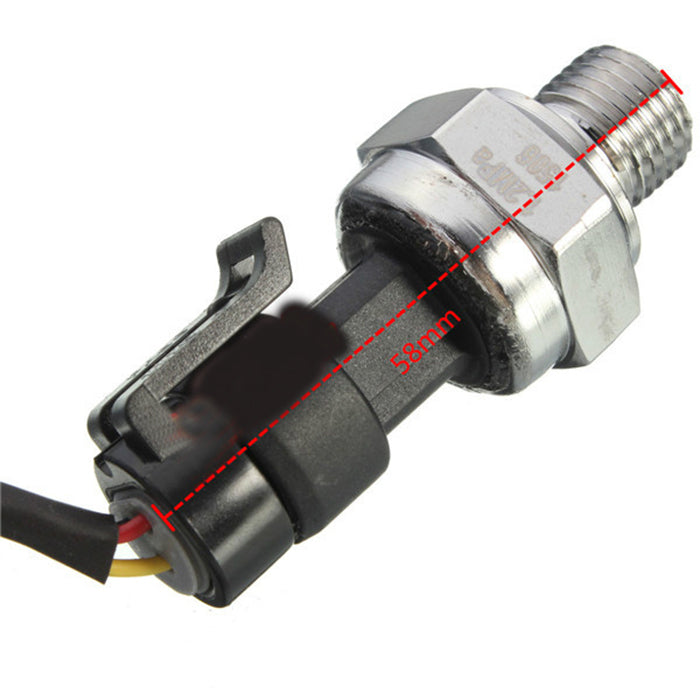

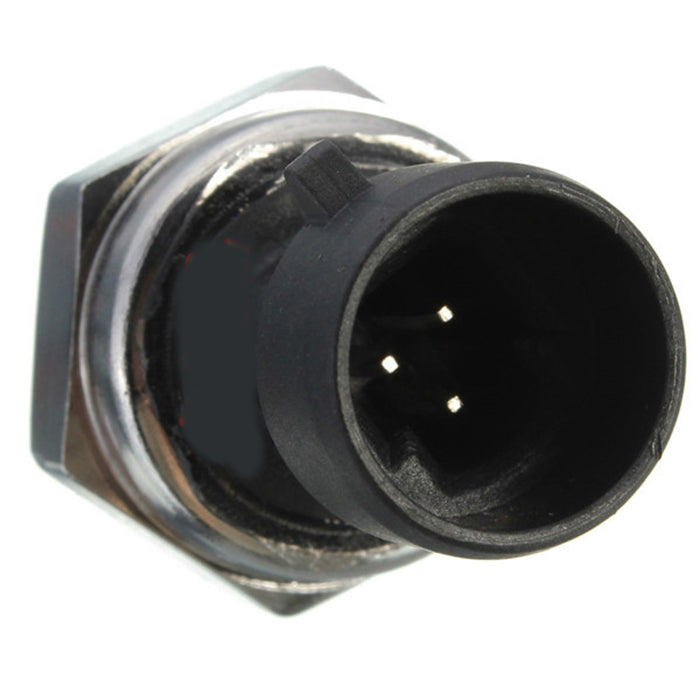

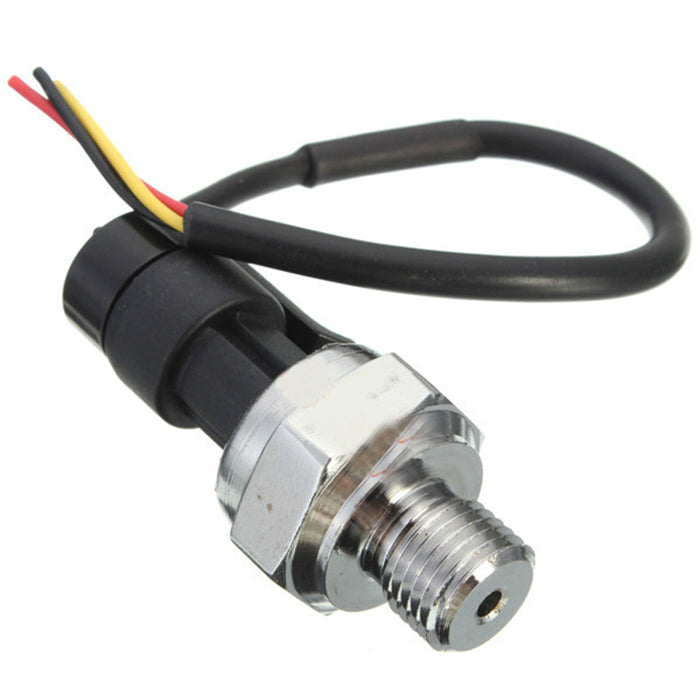

Druksensor voor water, olie en lucht - 5V, G1/4

Productoverzicht

• Druksensor voor water, olie en lucht met 5-V-signaaluitgang
• Meetbereik van 0 tot 10 bar

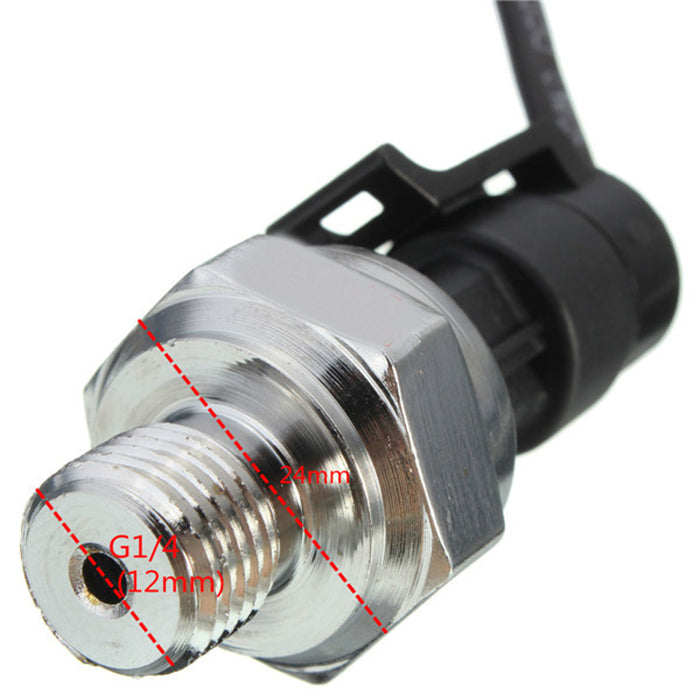

• G1/4-aansluitschroefdraad voor leidingen
• Analoge uitgangssignaal van 0,5 tot 4,5 V
• Corrosiebestendig roestvrijstalen membraan

Productbeschrijving

Deze druksensor meet drukken in leidingsystemen en geeft het meetresultaat als spanningssignaal door, dat rechtstreeks op analoge ingangen van microcontrollerboards kan worden aangesloten. De sensor meet drukken tot 10 bar in water-, olie- en luchtsystemen.

Het uitgangssignaal van 0,5 tot 4,5 V wordt opgewekt door de druk op het roestvrijstalen membraan. Omdat het signaal binnen het bereik van 5-V-logica ligt, is geen niveauomzetting nodig. Het corrosiebestendige stalen membraan is bestand tegen regelmatig wisselende media zonder te slijten.

Typische toepassingen zijn drukbewaking in irrigatiesystemen, persluchtcompressoren of hydraulische persen tot een nominale belasting van 10 bar. De G1/4-schroefdraad past op gangbare buiskoppelingen en manometeraansluitingen.

Voor gebruik is een 5-V-voeding vereist. De drukleiding moet correct op de sensor worden vastgeschroefd en afgedicht om lekkages uit te sluiten.

Veiligheidsinstructie

Dit product is uitsluitend bedoeld voor het bouwen van prototypes en voor test- en ontwikkeldoeleinden. Het is niet bedoeld voor gebruik in hydraulische of persluchtinstallaties onder belasting zonder dat een elektrotechnisch vakbekwame persoon vooraf de elektrotechnische veiligheid heeft bevestigd. Bij werkzaamheden aan leidingen of wijzigingen aan druksystemen moet een elektrotechnisch vakbekwame persoon worden geraadpleegd.
