Beschrijving
Productoverzicht

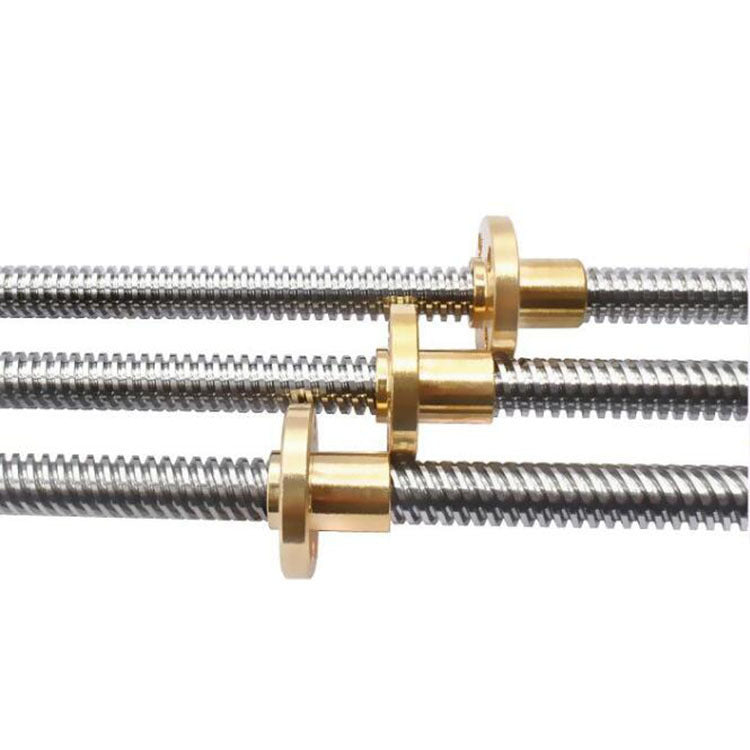

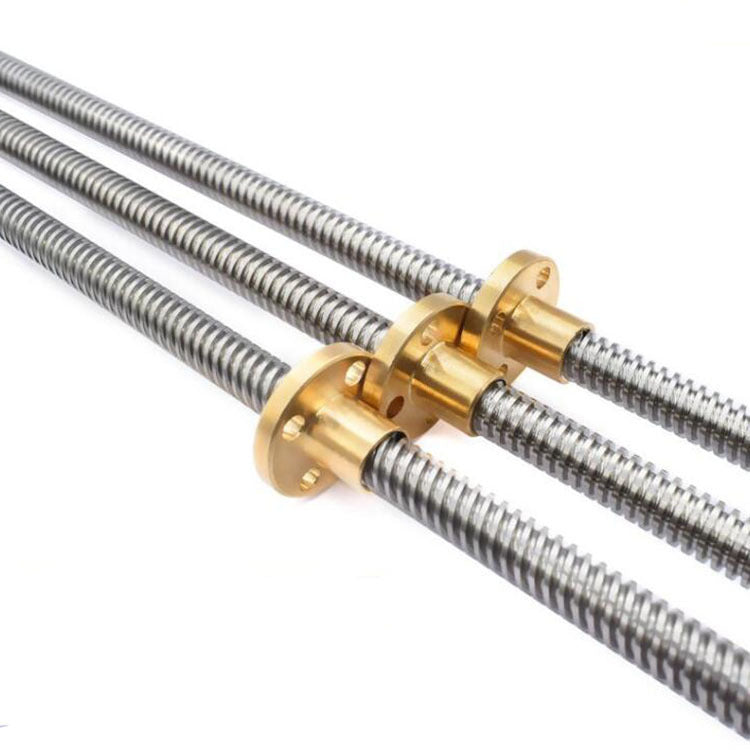

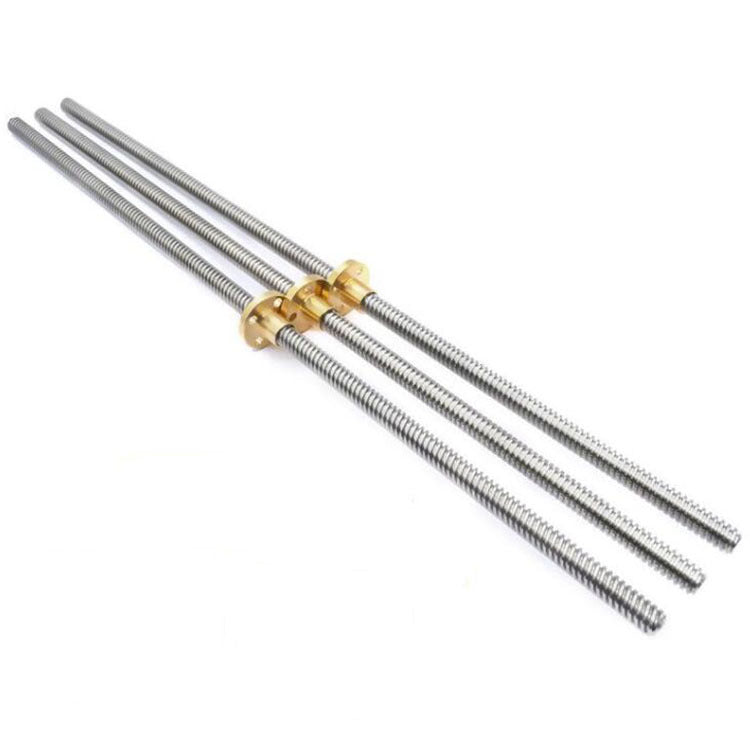

- Draadspindel met trapeziumdraad T8, lengte 400 mm
- Diameter 8 mm, draadspoed 2 mm
- Materiaal staal, inclusief messing spindelmoer
- Zet een draaibeweging om in een lineaire beweging
- Voor lineaire assen, 3D-printers en CNC-machines
Productbeschrijving
Deze draadspindel met trapeziumdraad werkt volledig mechanisch. De messing moer loopt over de stalen draad en zet elke omwenteling van de spindel om in een axiale verplaatsing van 2 mm. Daardoor beweegt een bevestigde slede of gereedschapskop bij elke draaiing precies deze afstand naar voren of naar achteren.
De 400 mm lange spindel met een diameter van 8 mm past in compacte inbouwruimtes waar langere varianten niet zouden passen. De meegeleverde moer heeft een flens met boorgaten voor montage op een slede of houder. De slijtage blijft beperkt, omdat de trapeziumdraad de oppervlaktedruk verdeelt en de spoed van 2 mm voor veel toepassingen een gunstige balans tussen snelheid en kracht biedt.
In 3D-printers stuurt de spindel doorgaans de Z-as aan en bepaalt daarmee de laagdikte en nauwkeurigheid van de print. In CNC-machines en lineaire geleidingen voert hij nauwkeurige positioneringstaken uit. Ook in zelfbouwprojecten met elektrische aandrijving vormt hij het belangrijkste onderdeel voor gecontroleerde langsbewegingen.
De spindel heeft een externe aandrijfbron nodig, doorgaans een stappenmotor of servomotor via een koppeling. De maximaal bruikbare slag wordt bepaald door de lengte van 400 mm minus de ruimte voor de moer en de bevestiging ervan. Bij hogere toerentallen kunnen trillingen optreden, die door een stijve lagering tot een minimum worden beperkt.
Veiligheidsinstructie
Draadspindels kunnen tijdens gebruik snel ronddraaien. Loszittende kleding, haar en vingers moeten uit de buurt van de draaiende spindel worden gehouden. Dit onderdeel is uitsluitend bedoeld voor het bouwen van prototypes en zelfbouwprojecten.
Leveringsomvang
- 1x draadspindel 400mm T8-2 (d=8mm, spoed 2mm), draadstang
