LED-digitale poorttester compatibel met Arduino UNO en Mega

Productoverzicht

• Diagnosemodule voor het controleren van digitale in- en uitgangen op microcontrollerboards

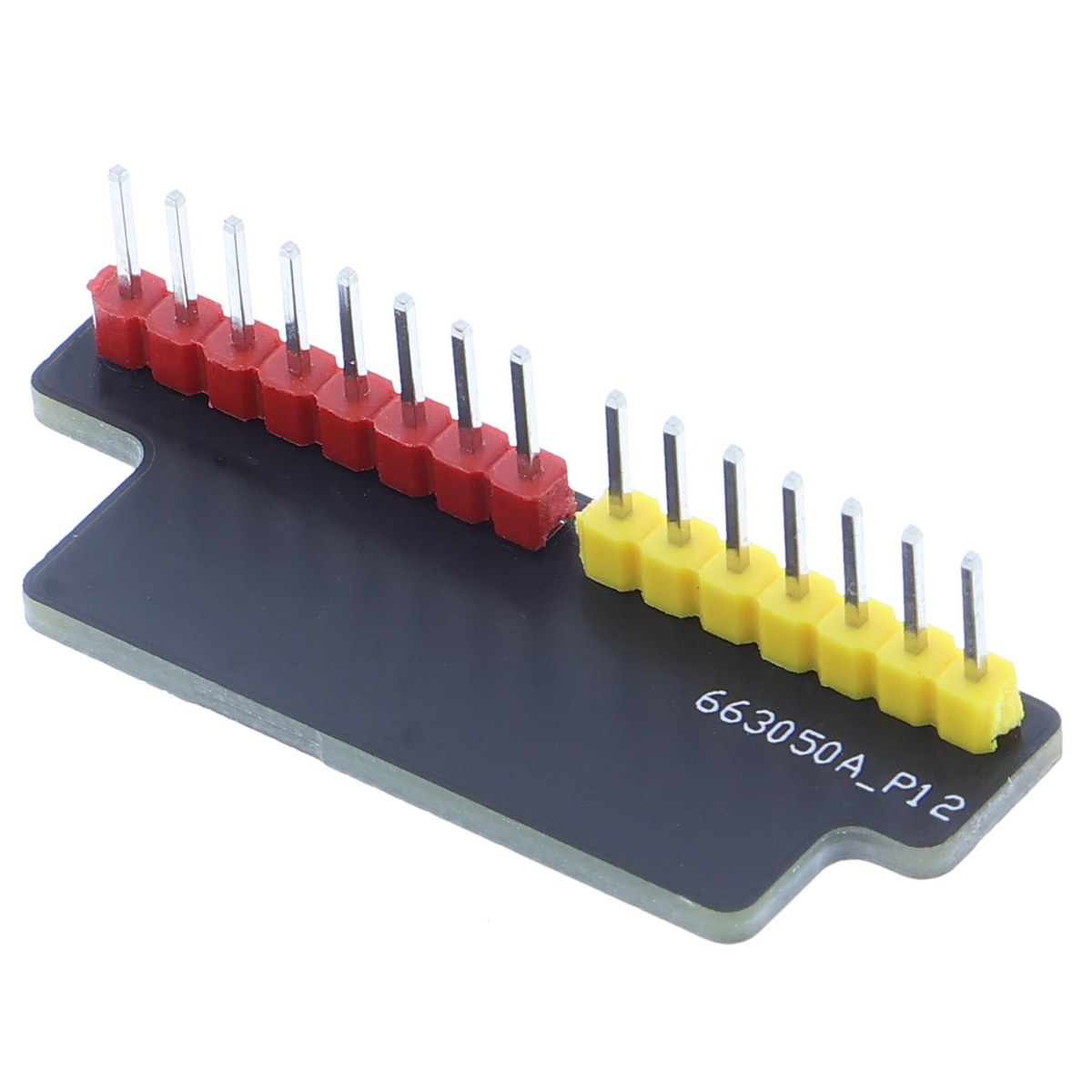

• Aansluiting via gestandaardiseerde pinheaders, compatibel met Arduino UNO en vergelijkbare boards

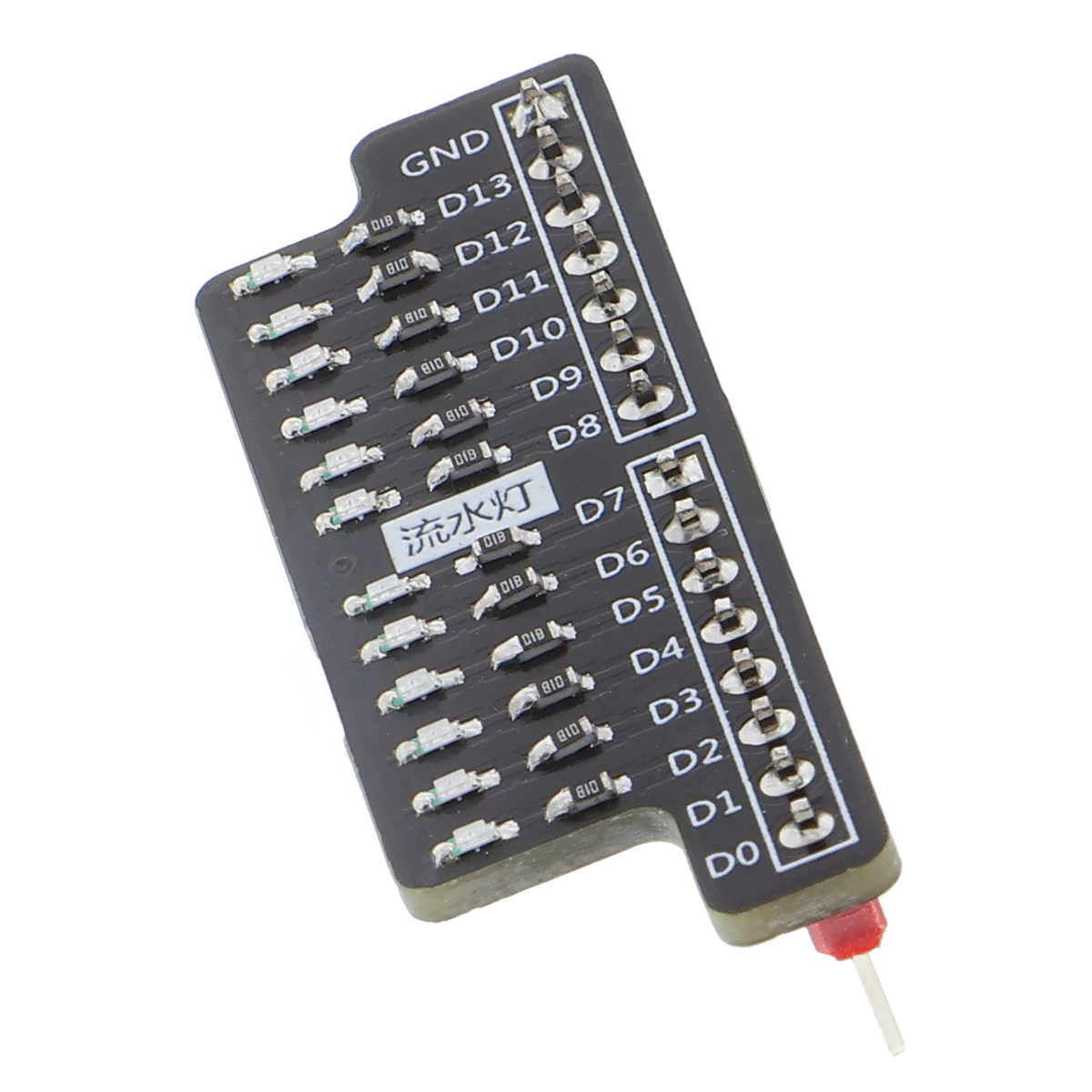

• LED's geven logische niveaus aan, zonder extra bekabeling
• Snelle controle van ingangssignalen en uitgangstoestanden tijdens de ontwikkeling
• Geen externe voeding nodig, voeding via het doelboard

Productbeschrijving

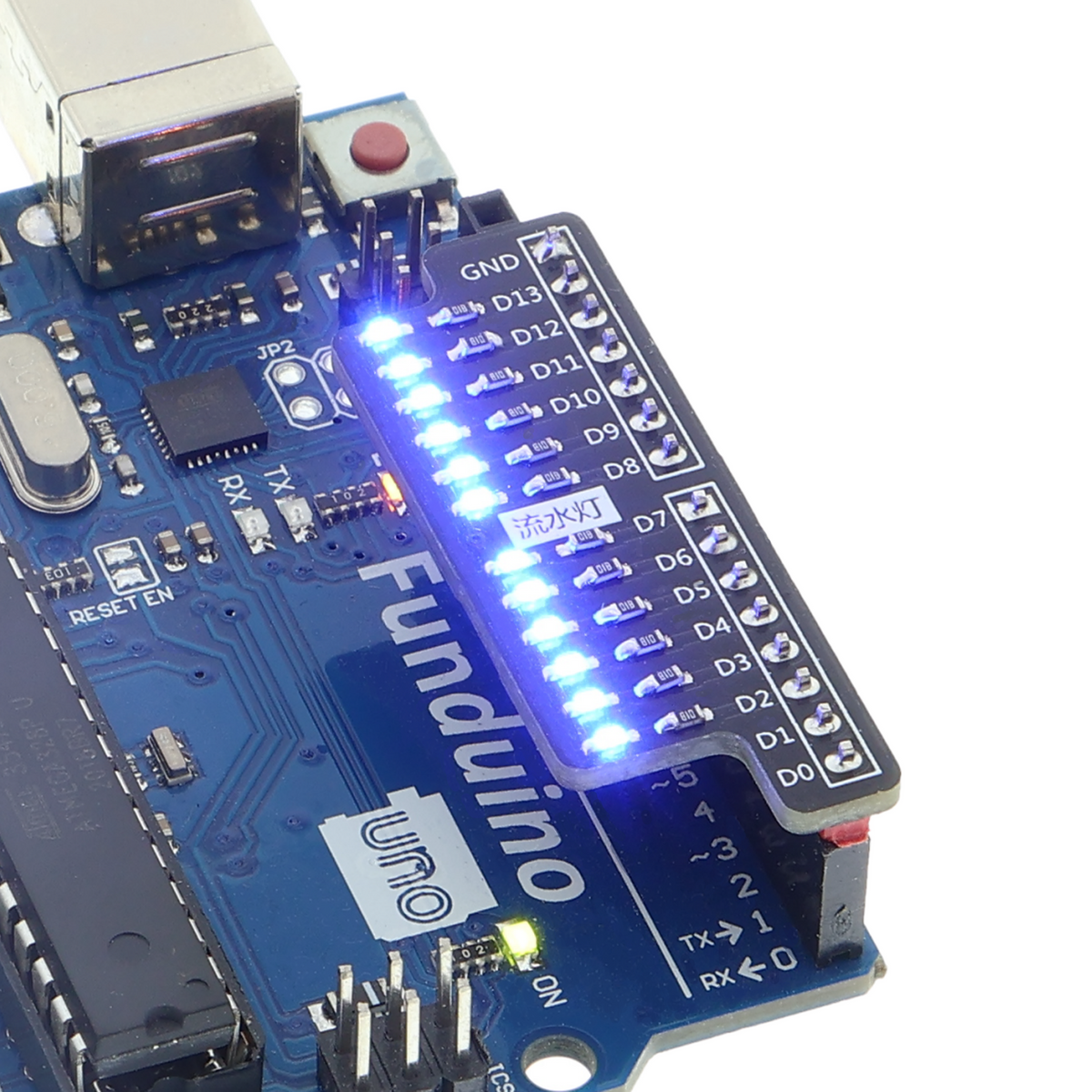

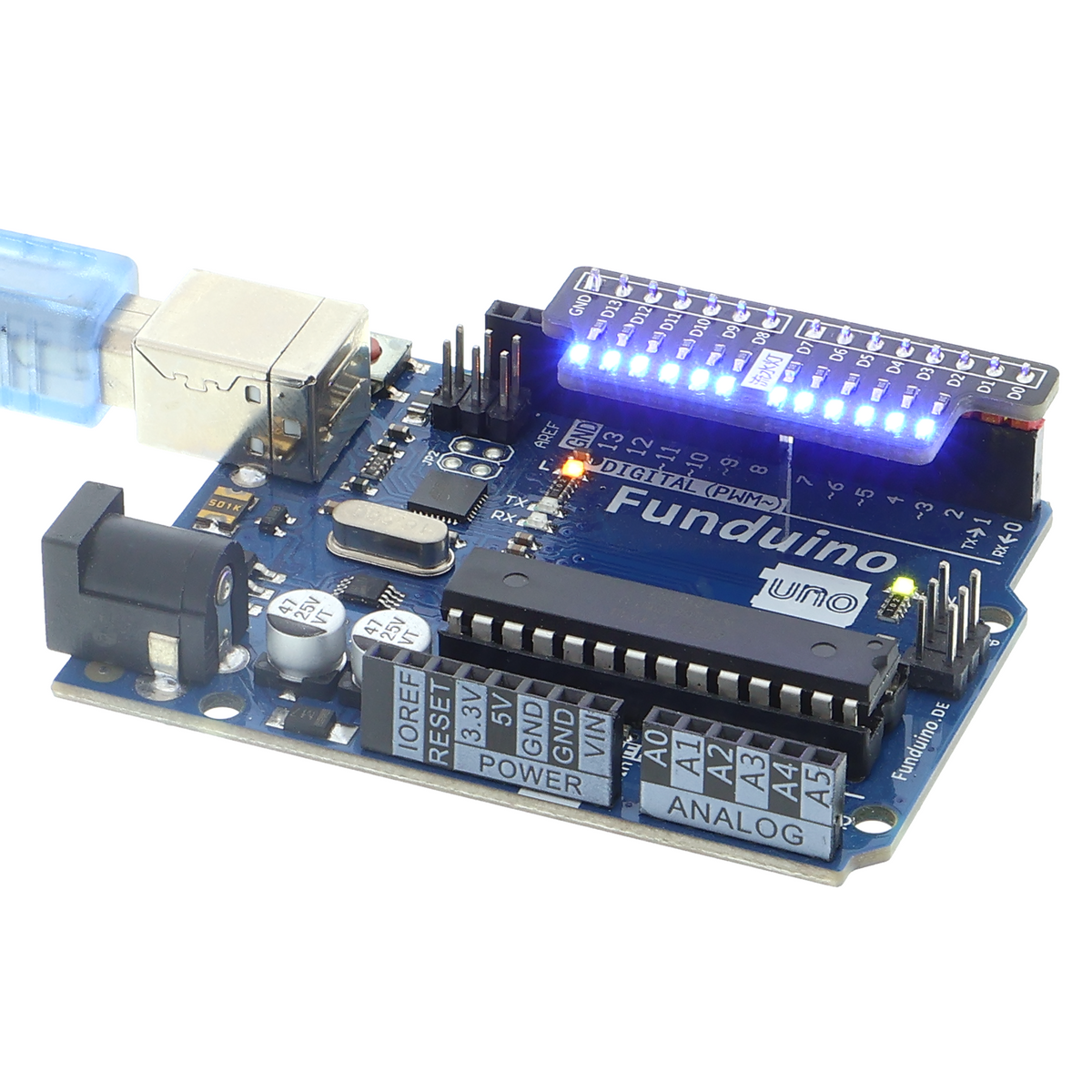

Een Digitalport Tester is een diagnosemodule voor het snel controleren van digitale signalen op microcontrollerboards. De module wordt op de pinheaders van een Arduino UNO of compatibel board geplaatst en geeft via LED's direct aan of er op de digitale aansluitingen een hoog of laag niveau aanwezig is. Zo is tijdens de ontwikkeling direct te zien of ingangssignalen correct worden ontvangen of uitgangen naar verwachting schakelen.

De module heeft geen extra voeding nodig, omdat deze zijn bedrijfsspanning van het aangesloten board ontvangt. De LED's branden bij een hoog niveau en blijven uit bij een laag niveau, waardoor de actuele toestand van alle bewaakte digitale uitgangen in één oogopslag zichtbaar wordt. De controle veroorzaakt geen storingen op de bus en verloopt parallel aan de normale werking van het programma.

De module is geschikt voor het opsporen van fouten in digitale schakelingen, het verifiëren van sensor- en actuatorsignalen tijdens de ingebruikname, het monitoren van PWM-signalen en het snel controleren of uitgangen het verwachte logische niveau leveren. De tester is vooral handig bij het controleren van sensor-naar-boardverbindingen zonder extra meetapparatuur.

De module vereist een Arduino UNO of een compatibel board met gestandaardiseerde digitale pinheaders. Of verdere diagnose nodig is, hangt af van de specifieke schakeling, omdat de module alleen logische niveaus weergeeft en geen stroomsterkte of spanning meet.

Veiligheidsinstructie

De module is uitsluitend bedoeld voor prototypes, tests en ontwikkelingsdoeleinden en is niet geschikt voor installatie in het elektriciteitsnet van een woning. Bij werkzaamheden aan of in de buurt van elektrische installaties zijn gekwalificeerde elektriciens verantwoordelijk; raadpleeg hen bij twijfel vóór de ingebruikname.

Leveringsomvang

• 1x LED Digitalport Tester compatibel met Arduino UNO en Mega (er is geen microcontroller inbegrepen)
