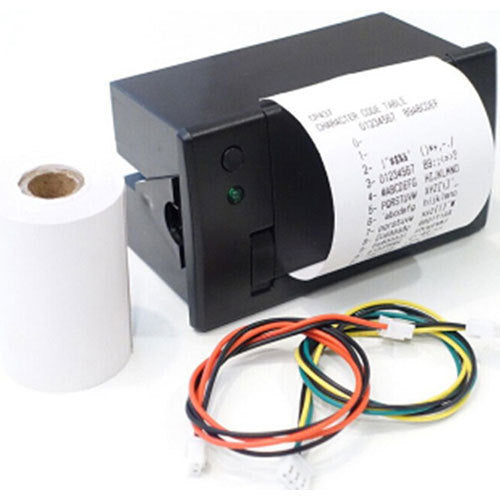

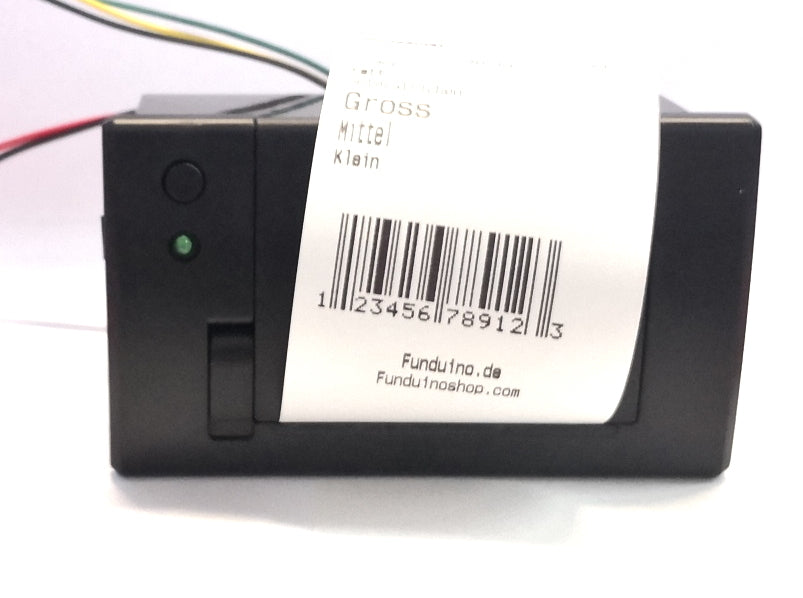

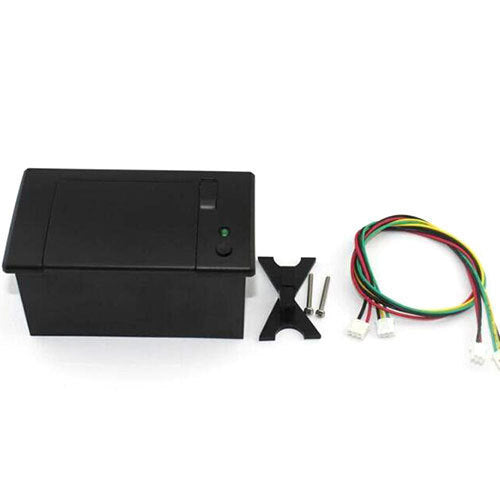

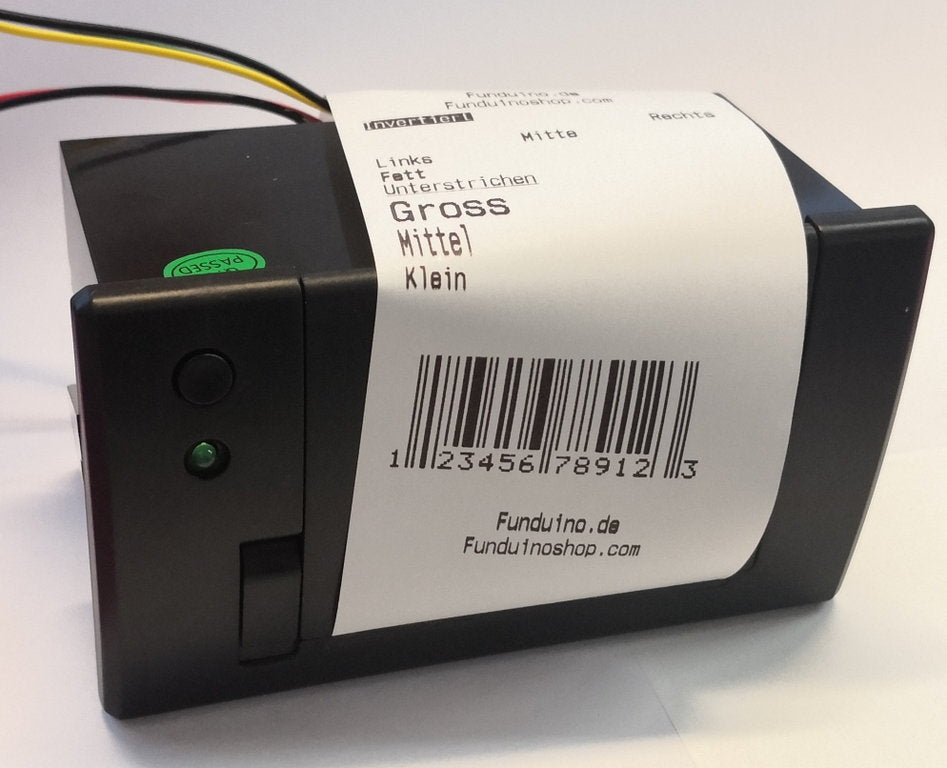

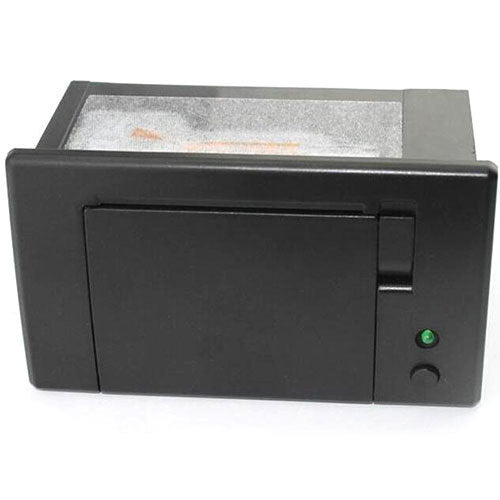

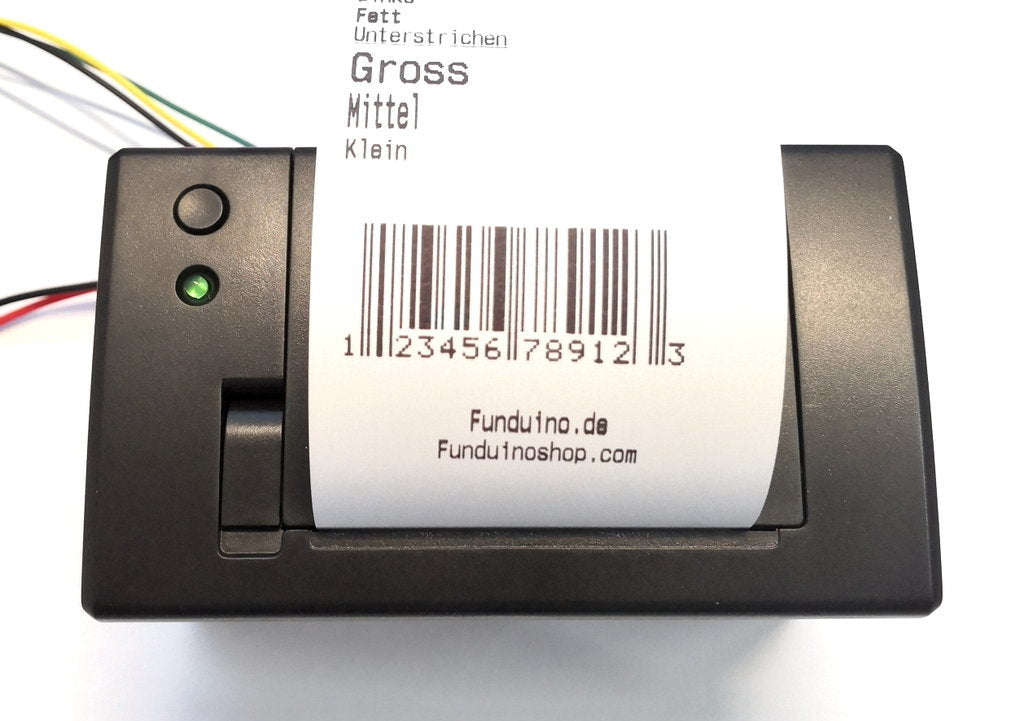

CSN-A2 thermische printer - printer voor Arduino

Productoverzicht

• Thermische printkop voor Arduino-projecten
• Printbreedte 58 mm, printsnelheid tot 100 mm/s
• Bedrijfsspanning 5 V, stroomverbruik tot 2 A
• Aansluiting via parallelle interface (8-bits databus)
• Compacte constructie, lage bedrijfstemperaturen

Productbeschrijving

Deze thermische printer is een printkopmodule voor integratie in Arduino-gebaseerde systemen. Bij thermisch printen wordt warmtegevoelig papier door gerichte warmtepulsen bedrukt, zonder kleur of inkt. De module werkt met een resolutie van 384 punten over de printbreedte van 58 millimeter.

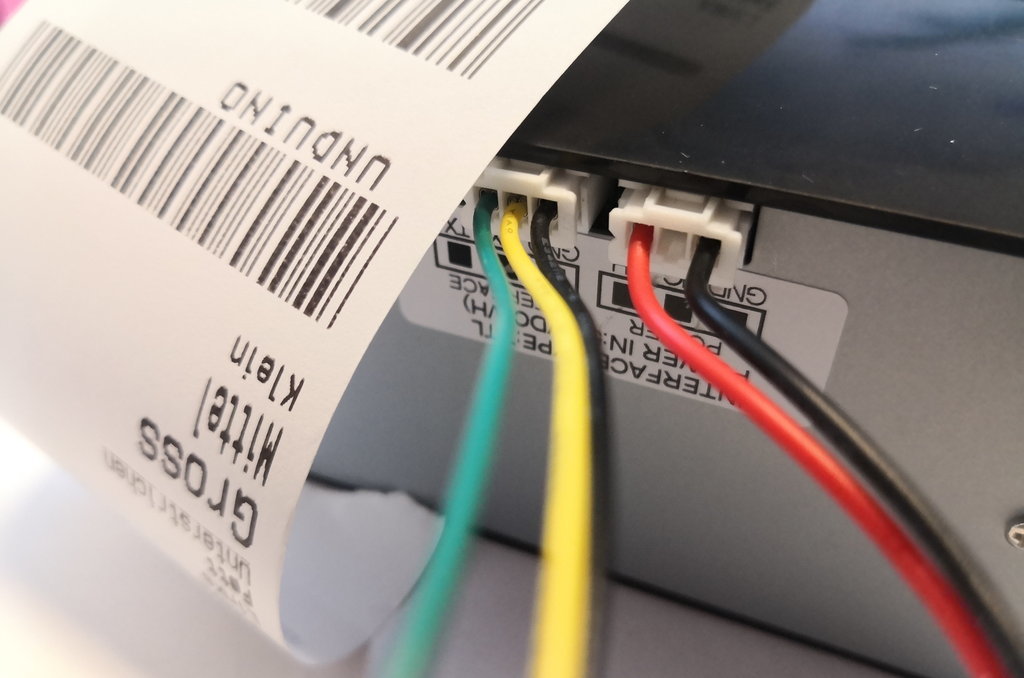

De aansluiting vindt plaats via een 8-bits parallelle databus, waardoor directe aansturing via de GPIO-pinnen van een Arduino-board mogelijk is. De bedrijfsspanning van 5 V past bij het standaardspanningsniveau van Arduino-compatibele microcontrollers. Bij volledige belasting kan het stroomverbruik oplopen tot 2 ampère. Daarom moet de voeding worden verzorgd door een aparte netadapter met voldoende capaciteit, zodat het Arduino-board niet overbelast raakt.

Toepassingen zijn onder andere mobiele dataloggers met afdrukken ter plaatse, weegsystemen voor kassaprojecten en meetopstellingen die gedocumenteerde resultaten op thermisch papier moeten afdrukken. De hoge printsnelheid van maximaal 100 millimeter per seconde maakt snelle uitvoer zonder noemenswaardige wachttijden mogelijk.

Voor gebruik is naast het Arduino-board een netadapter van minimaal 2,5 ampère bij 5 volt vereist. Thermisch papier moet apart worden aangeschaft. Controleer vóór ingebruikname of de printkop met beschermfolie of een kunststof afdekking is geleverd en verwijder deze om schade te voorkomen.

Veiligheidsinstructie

De printkop wordt warm tijdens het printen. Aanraking van de actieve printkop moet worden vermeden, omdat brandwonden mogelijk zijn. Deze module is uitsluitend ontworpen voor prototypes en test- en ontwikkelingsdoeleinden en is niet bestemd voor inbouw in het elektriciteitsnet van een woning. Raadpleeg bij vragen over het veilig in gebruik nemen van de voeding een elektricien.
