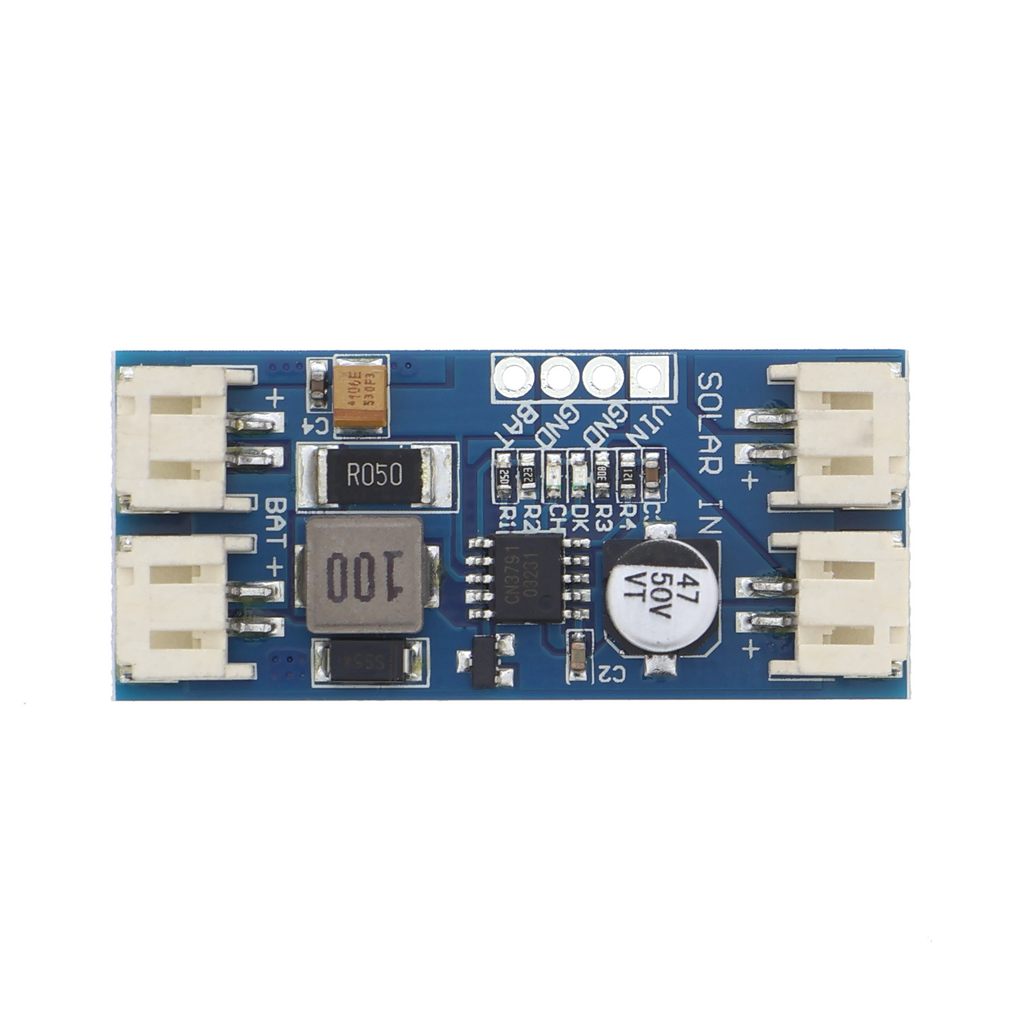

CN3791 MPPT-zonnelaadmodule voor 1S Li-Ion (3,7 V / 4,2 V) – CC/CV-laadboard voor zonnepanelen

Productoverzicht

• MPPT-solarladermodule voor één 1S Li-Ion/LiPo-cel (3,7 V nominaal, 4,2 V laadspanning)
• Ingangsspanningsbereik van 4,5 tot 28 V, geschikt voor verschillende soorten zonnepanelen
• Laden met constante stroom/constante spanning, met automatisch voorladen en cyclisch opladen
• MPPT-regeling bij 1,205 V voor een optimaal werkpunt van het paneel
• Vier JST-PH-dubbele connectoren (twee voor het paneel, twee voor de accu) plus soldeerpunten
• Status-leds voor het laadproces en het einde daarvan
• Automatische uitschakeling bij lage ingangsspanning en slaapstand zonder panelspanning

Productbeschrijving

De module laadt één lithium-ion- of lithium-polymeercel rechtstreeks op vanaf een zonnepaneel. Hij regelt de panelspanning met pulsbreedtemodulatie, zodat het paneel dicht bij zijn optimale werkpunt werkt, waar het de meeste energie levert. De spanning op de geïntegreerde regelpin wordt gestabiliseerd op 1,205 V; een extern aangesloten weerstandsdeler bepaalt bij welke werkelijke panelspanning dit ideale punt wordt bereikt.

Het laadproces verloopt in meerdere fasen. Bij een zeer diepe ontlading start de module met gereduceerd voorladen. Zodra de celspanning een bepaalde drempel overschrijdt, schakelt de module over op laden met constante stroom. Naarmate de spanning de eindwaarde van 4,2 V nadert, neemt de stroom continu af totdat het laadproces bij een lage reststroom wordt beëindigd. Als de accuspanning later weer onder een bepaalde waarde komt, start automatisch een nieuwe laadcyclus zonder handmatige tussenkomst.

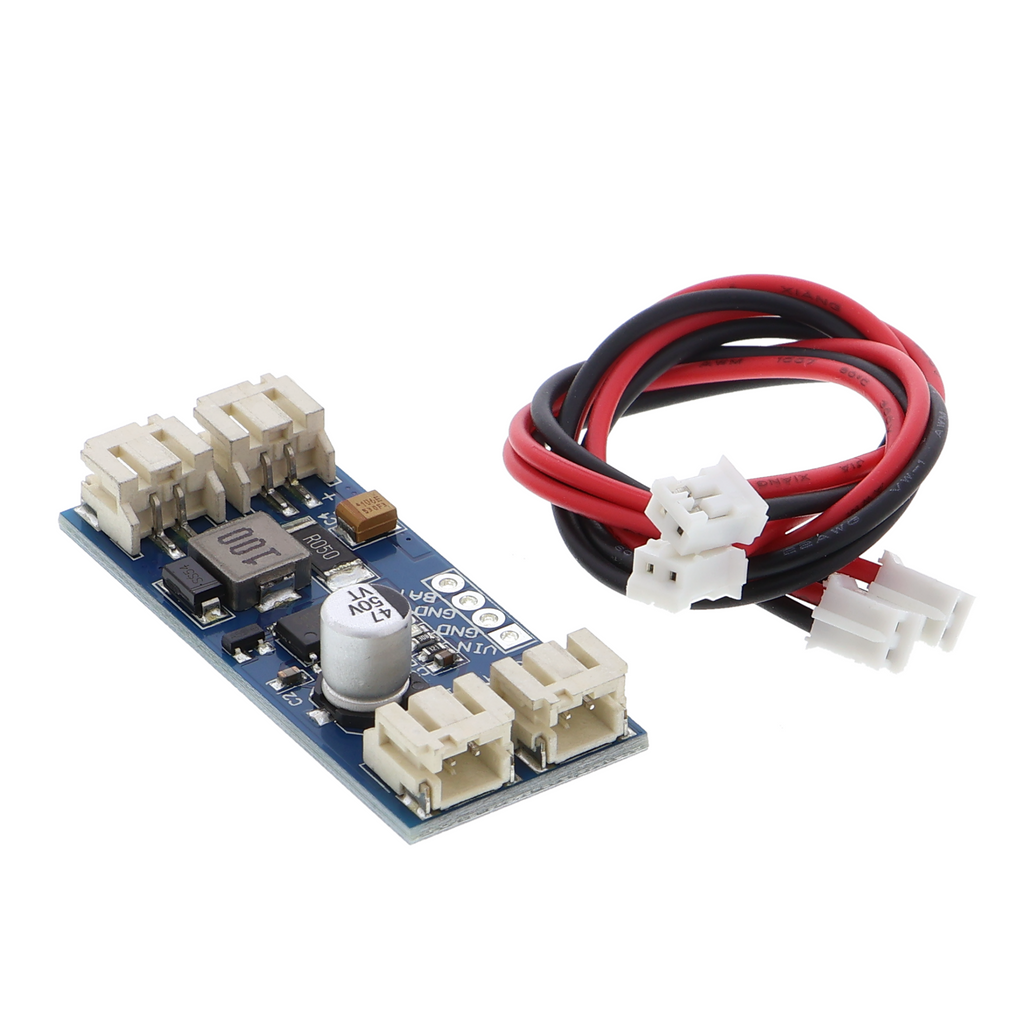

Voor de aansluiting zijn vier gelijksoortige JST-PH-connectoren beschikbaar, telkens twee aan tegenoverliggende zijden voor de zonne-ingang en accu-uitgang. Omdat deze intern parallel zijn geschakeld, kunnen extra kabels, een tweede paneel of andere verbruikers rechtstreeks worden aangesloten, zonder dat een verdeler nodig is. Vier soldeerpunten op de printplaat maken ook directe bedrading van paneel, accu en massa mogelijk. Twee leds geven aan of het laadproces actief is of is beëindigd.

De module schakelt automatisch uit wanneer de ingangsspanning onder het toegestane bereik komt en gaat zonder aanwezige panelspanning over naar een energiebesparende slaapstand. Een te hoge accuspanning stopt het laadproces ter bescherming van de cel. Het ingangsspanningsbereik van 4,5 tot 28 V maakt gebruik met verschillende soorten zonnepanelen mogelijk; voor gebruik is echter een zonnepaneel met voldoende vermogen vereist, omdat de module geen andere stroombron kan gebruiken.

Veiligheidsinstructie

Controleer de polariteit bij het aansluiten van het paneel en de accu; een verkeerde polariteit veroorzaakt schade. De module is niet bedoeld voor integratie in de elektrische installatie van een woning en dient uitsluitend voor het bouwen van prototypes en voor test- en ontwikkeldoeleinden. Werkzaamheden aan of in de directe omgeving van een elektrische installatie zijn voorbehouden aan elektrotechnische vakmensen; raadpleeg een elektrotechnisch vakman als er onduidelijkheden bestaan over de ingebruikname.

Leveringsomvang

• 1× CN3791 MPPT-solarladermodule (voor 1S Li-Ion/LiPo)
