CAP1188 - capacitieve I2C-schakelaar met 8 kanalen

Productoverzicht

• Capacitieve sensor met acht onafhankelijke kanalen voor het detecteren van toetsen en schakelaars
• Aansluiting via I2C-bus, meerdere modules op één interface mogelijk
• Voedingsspanning van 3,3 V of 5 V, geïntegreerde spanningsregeling
• Het meetbereik reageert ook door dunne materiaallagen heen op gebruikersinvoer
• Acht uitgangen voor directe aansturing of doorgeleiding naar microcontrollers
• Kalibratie gebeurt automatisch, handmatige aanpassing is mogelijk

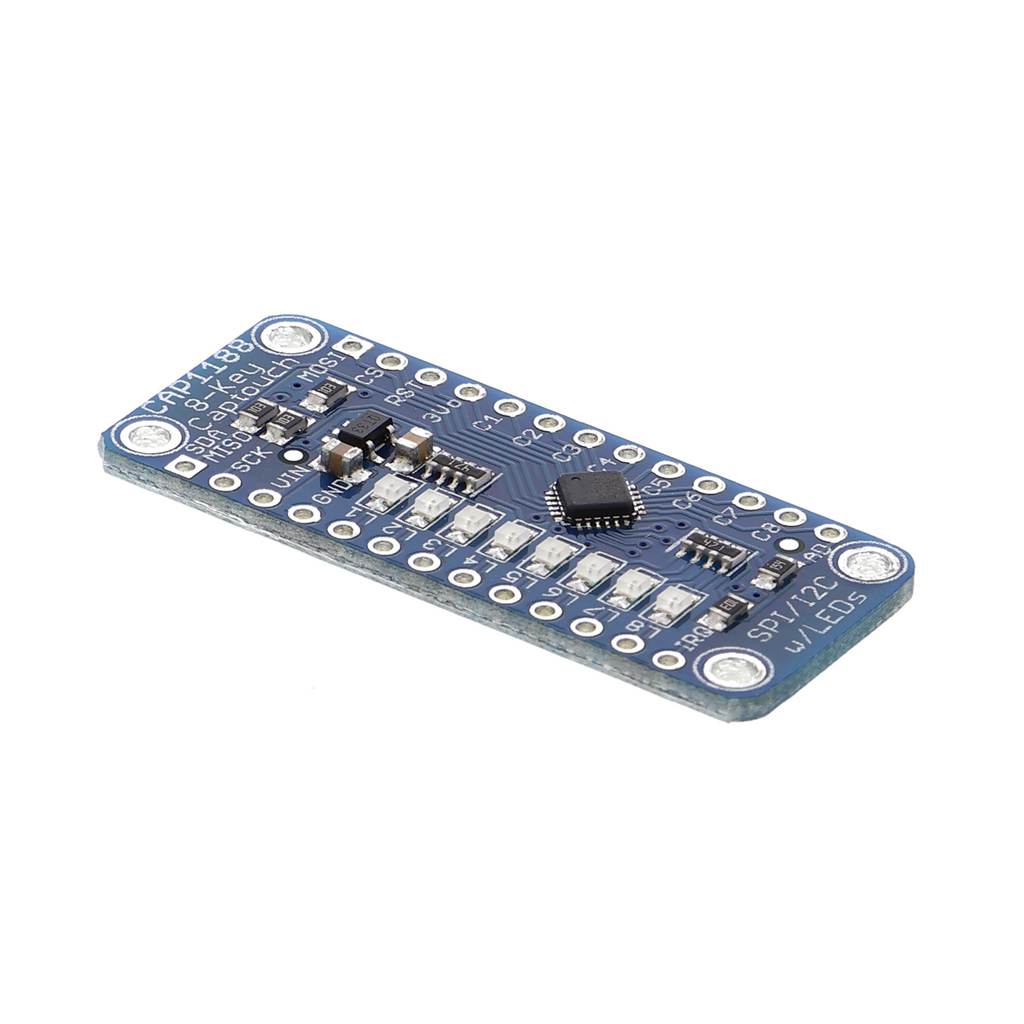

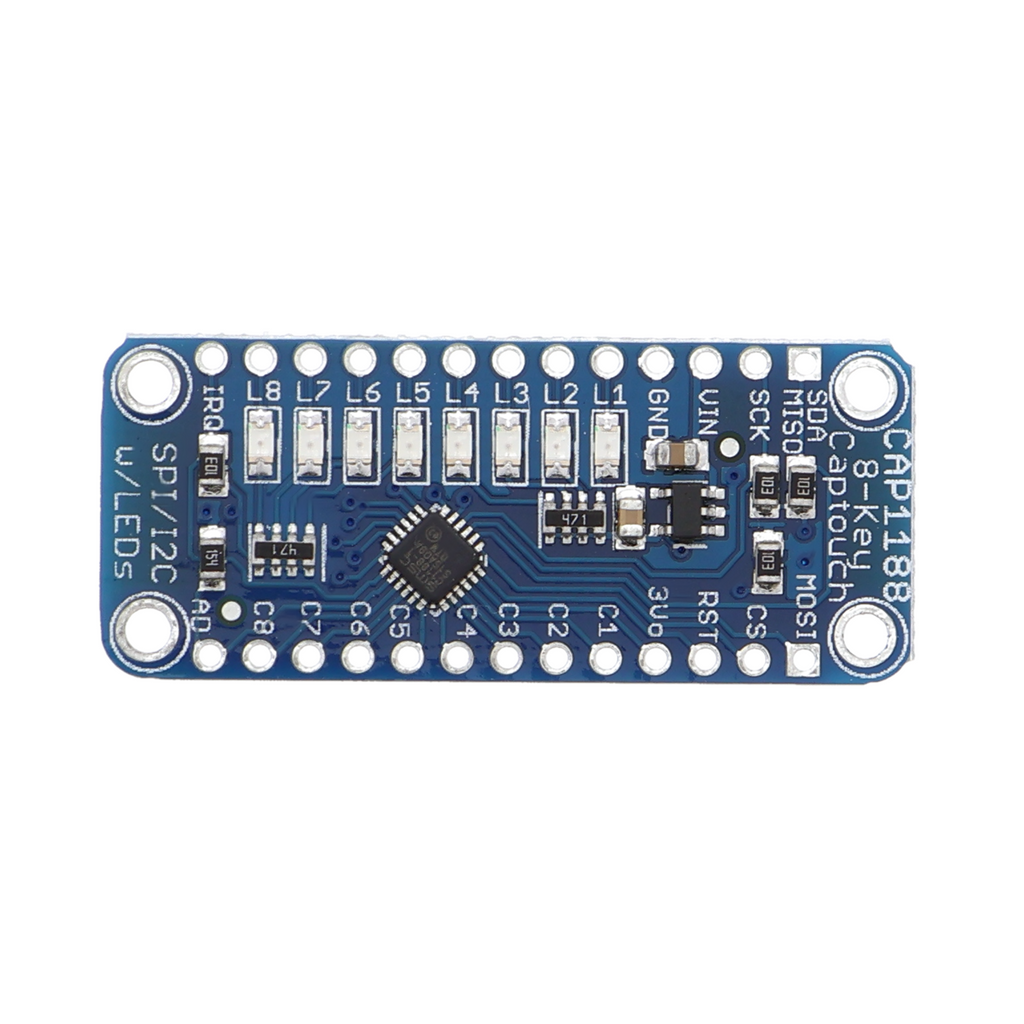

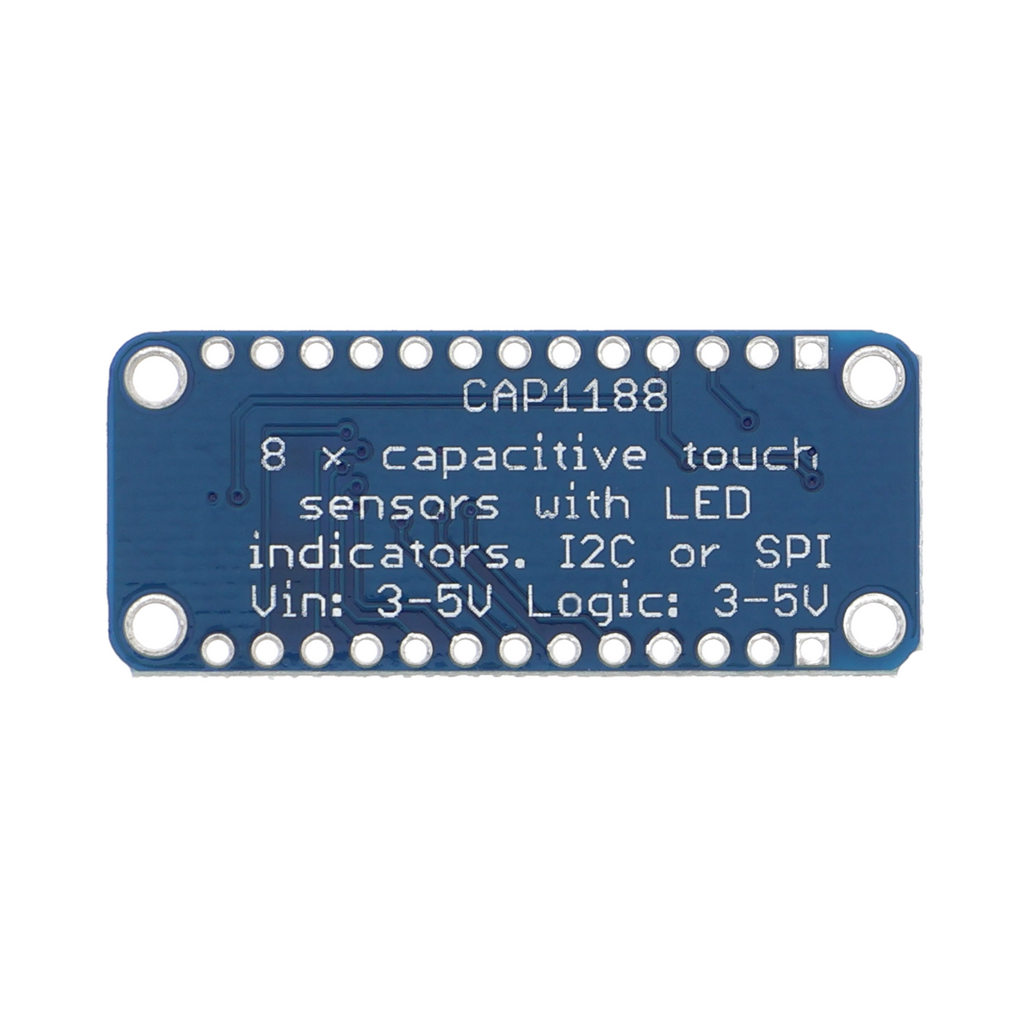

• SMD-gemonteerd op ontwikkelbord met pinheaders

Productbeschrijving

De capacitieve I2C-schakelaar detecteert acht onafhankelijke kanalen en herkent aanrakingen zonder mechanische toetsen. De sensor gebruikt veranderingen in de elektrische capaciteit om invoer te registreren. Hierdoor kunnen drukloze, slijtagevrije bedieningselementen worden gebouwd.

De sensor reageert op vingercontact, ook door glas, kunststof of hout heen, zolang het materiaal niet dikker is dan enkele millimeters. De I2C-bus maakt het mogelijk meerdere modules parallel op één interfacepaar van de microcontroller aan te sluiten. De kalibratie vindt automatisch plaats, maar de gevoeligheid en het detectiegedrag kunnen via de I2C-registers worden ingesteld.

Toepassingen zijn onder andere aanraakvrije bedieningspanelen voor apparaten in een vochtige omgeving, tellers en keuzeschakelaars voor automatiseringsprojecten en veiligheidsschakelaars in robotsystemen. Ook eenvoudige gebareninvoer is mogelijk wanneer meerdere aangrenzende kanalen in een bepaalde volgorde worden gedetecteerd.

Voor gebruik is een microcontrollerboard met I2C-ondersteuning vereist. De voedingsspanning van 3,3 V of 5 V wordt op de module aangesloten; afzonderlijke kanalen kunnen direct of via de I2C-bus worden uitgelezen. Het datasheet is nodig om drempelwaarden en kalibratieparameters correct voor de betreffende toepassing in te stellen.

Veiligheidsaanwijzing

De module is uitsluitend bedoeld voor het bouwen van prototypes en voor test- en ontwikkelingsdoeleinden. Elektrostatische ontladingen kunnen de module beschadigen; neem voorzorgsmaatregelen om ESD te voorkomen. Werkzaamheden aan of in de buurt van elektrische installaties zijn voorbehouden aan elektrotechnisch vakpersoneel.

Inhoud van de levering

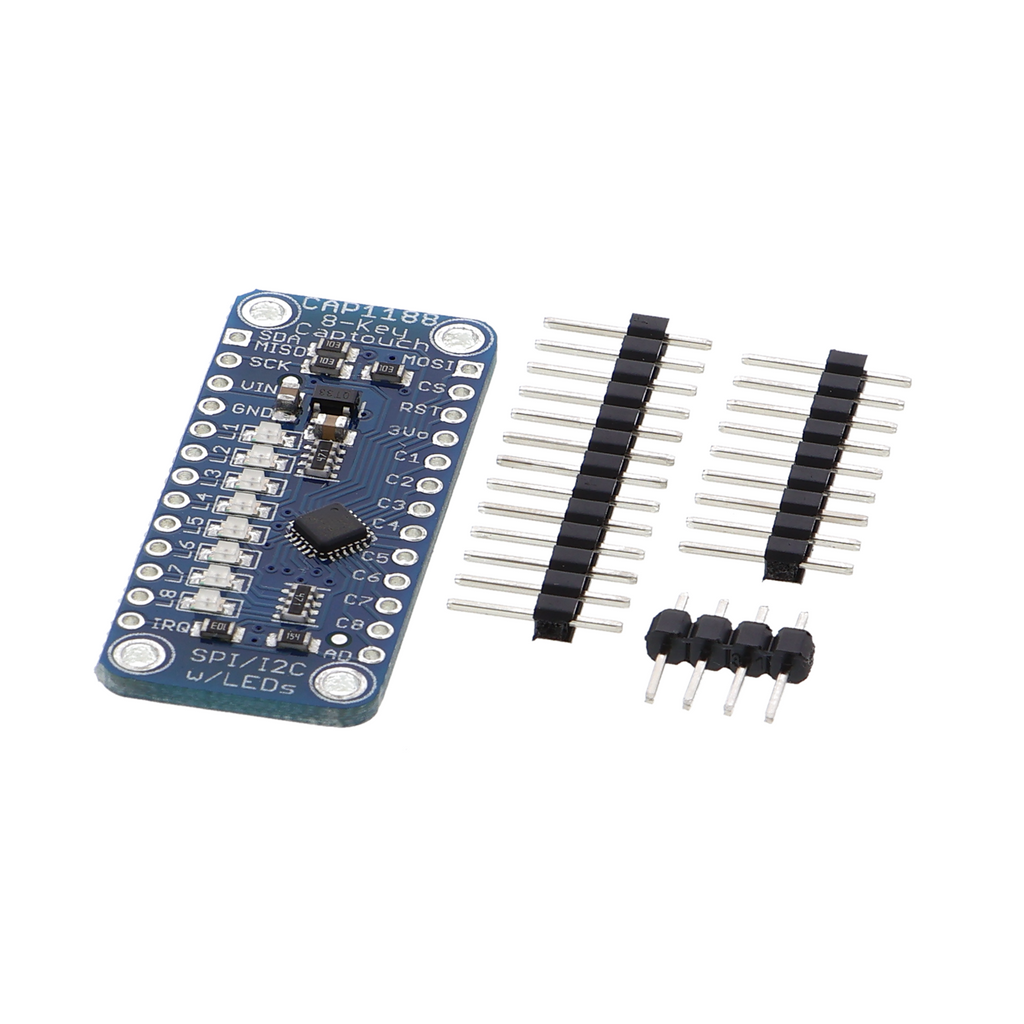

• 1x CAP1188 - capacitieve I2C-schakelaar met 8 kanalen
• 2x pinheaders
