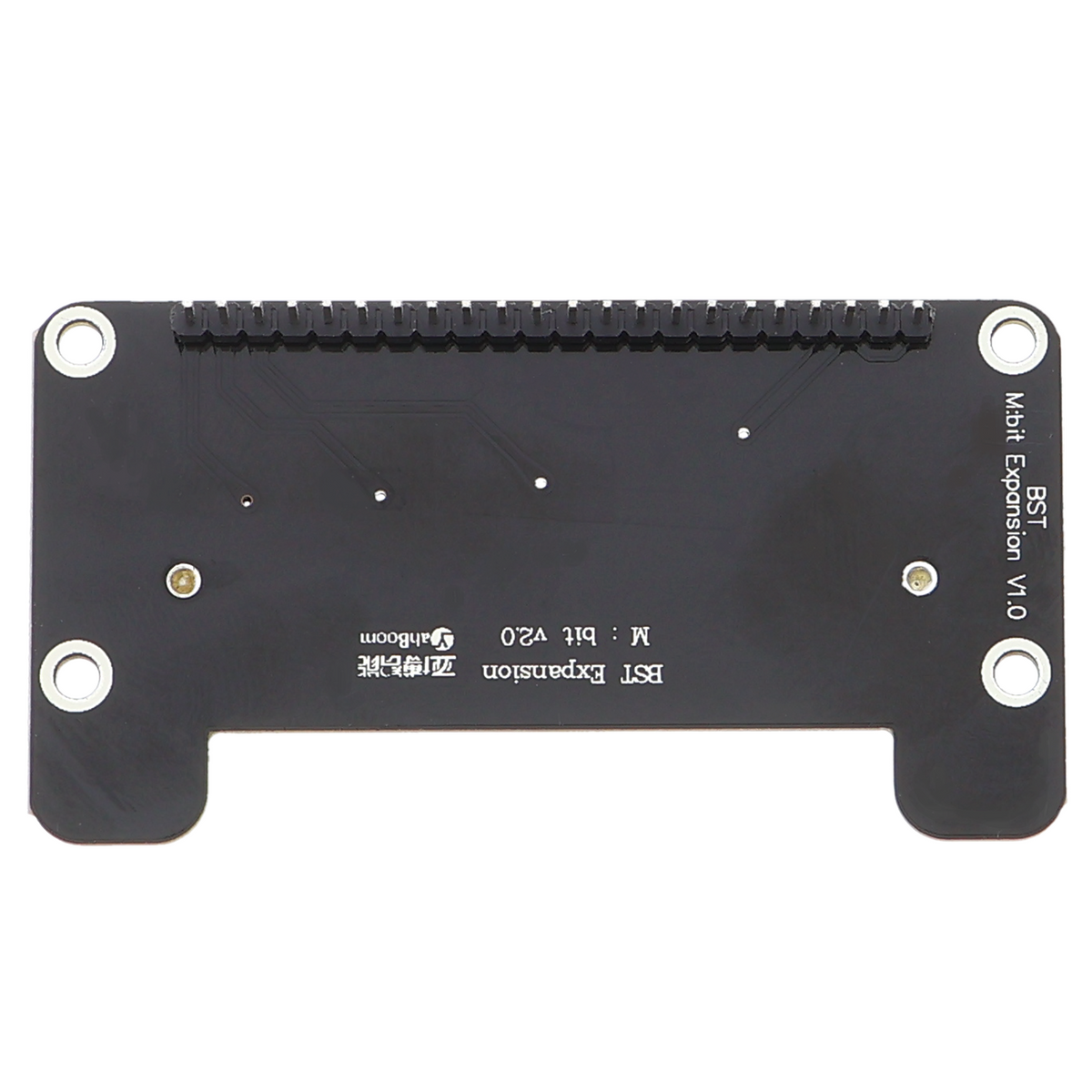

BST Expansion Adapter Board V2.0 voor micro:bit

Productoverzicht

• Stekkeruitbreiding voor het aansluiten van sensoren en actuatoren op het micro:bit-board
• Edge Connector met 20 pinnen volgens de micro:bit-standaard
• maximaal 20 analoge of digitale in- en uitgangen gelijktijdig bruikbaar
• Printplaat met ruimtebesparende rastermaat van 0,1 inch
• Alle pinnen van de micro:bit-controller direct toegankelijk, zonder beperkingen door USB- of batterijconnectoren
• Uitgebreide aanduiding van de pinfuncties op de printplaat

Productbeschrijving

Een uitbreidingsadapter verbindt het compacte micro:bit-board met een experimenteerprint of met eigen schakelingen. De module gebruikt de Edge Connector van de micro:bit en maakt alle 20 pinnen van de controller toegankelijk, die anders door de randen van de behuizing afgeschermd zouden zijn.

Het board past op de gangbare rastermaat van 0,1 inch en wordt daarin gestoken of gesoldeerd. Zo kunnen analoge ingangen voor sensoren en digitale uitgangen voor motoren of relais parallel worden gebruikt, zonder dat afzonderlijke pinnen door de voedingsaansluitingen worden geblokkeerd. De aanduidingen op de printplaat tonen de functie van elke pin, zodat bedrading snel kan worden herkend en gecontroleerd.

Het board wordt vaak gebruikt voor het gelijktijdig aansluiten van meerdere sensoren, zoals bewegingsmelders, lichtsensoren en temperatuursensoren in één project. Het is ook geschikt voor het aansturen van leds, zoemers of eenvoudige motoren via afzonderlijke uitgangspinnen. In het onderwijs maakt de volledige toegang tot alle pinnen experimentele schakelingen mogelijk zonder grote aanpassingen tussen de opdrachten.

Vereist zijn een micro:bit-board en, afhankelijk van de toepassing, externe sensoren of actuatoren met aansluitingen in een rastermaat van 0,1 inch of met aansluitdraden. De micro:bit wordt gevoed via USB of een batterij; voor krachtige actuatoren moet afzonderlijk in een extra voeding worden voorzien.

Veiligheidsinstructie

Het uitbreidingsboard is uitsluitend bedoeld voor het opbouwen van prototypes en voor test- en ontwikkeldoeleinden en niet voor installatie in het elektriciteitsnet van een woning. Bij het aansturen van verbruikers met hogere stromen of spanningen moeten elektrotechnisch gekwalificeerde vakmensen worden ingeschakeld voor het veilig tussenplaatsen van versterkermodules.

Leveringsomvang

• 1x BST Expansion Adapter Board V2.0 voor micro:bit
