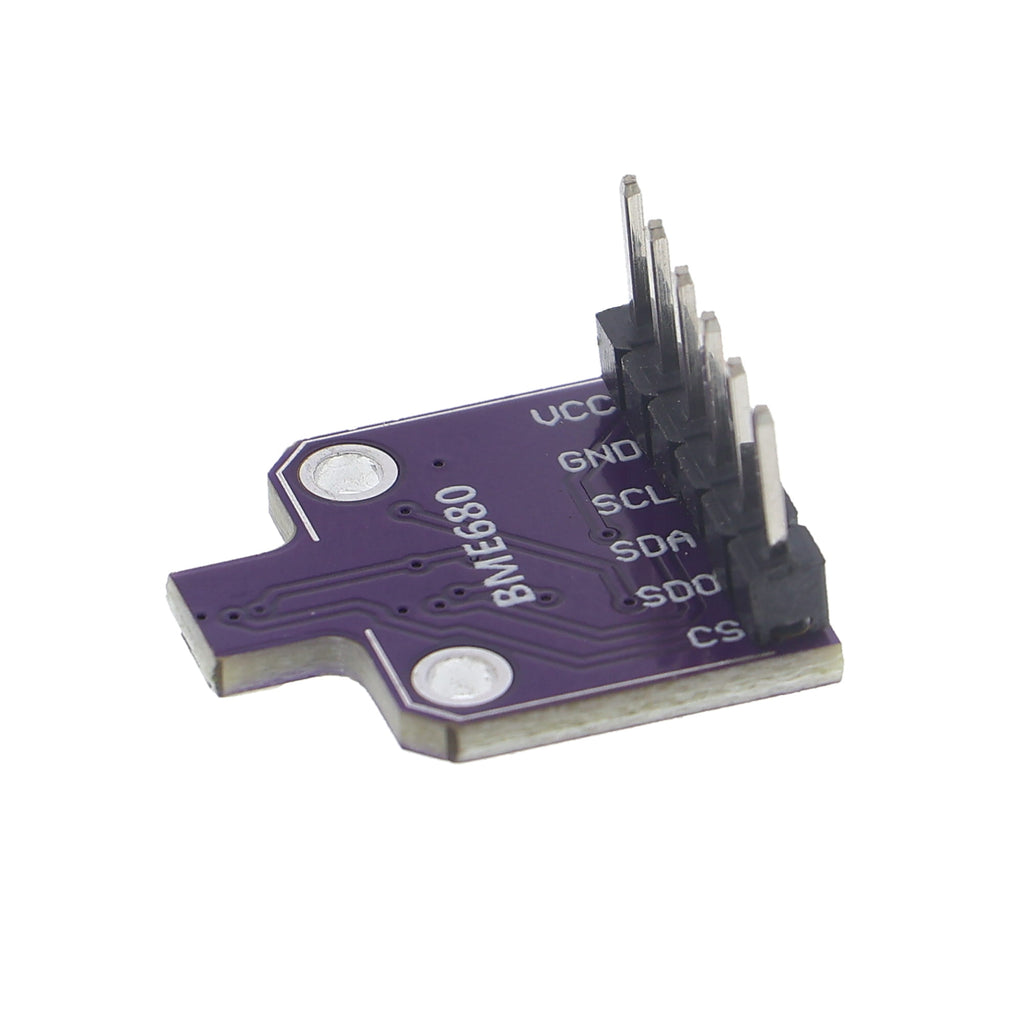

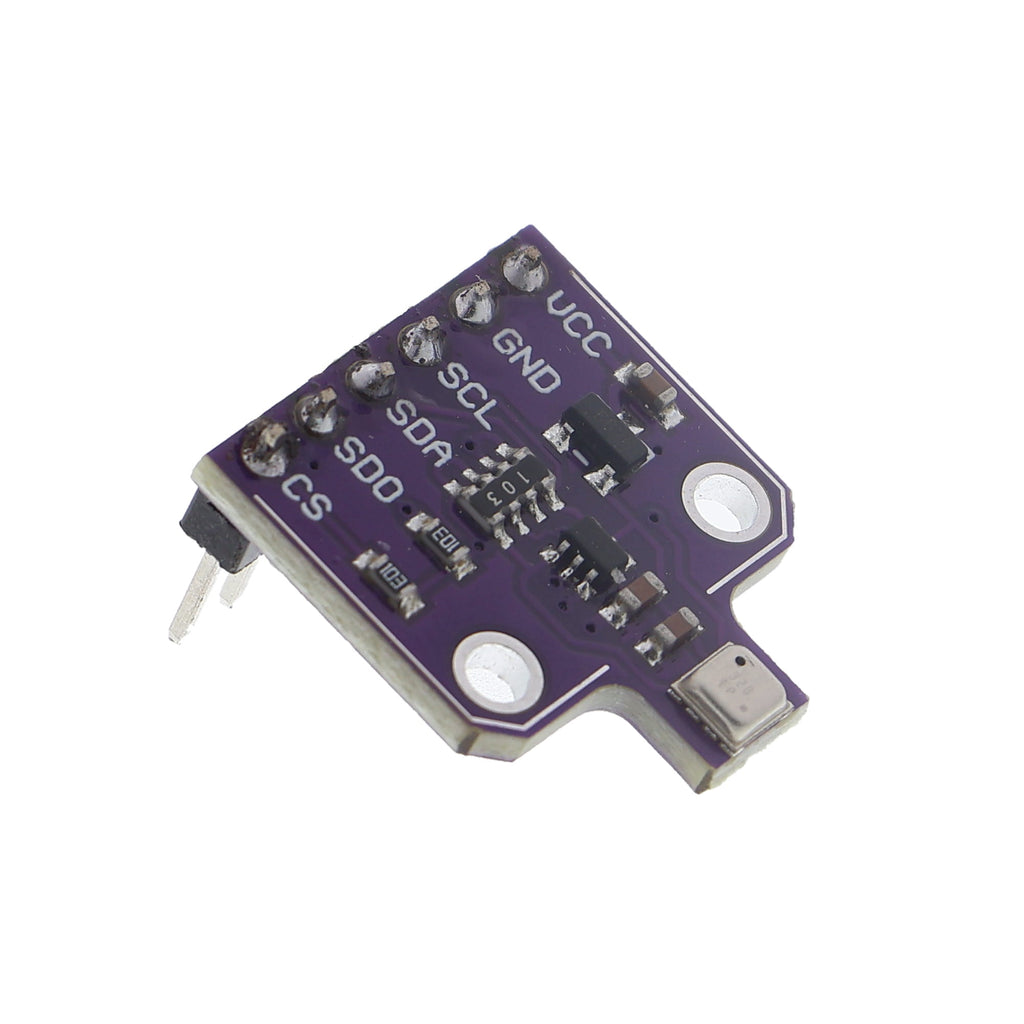

BME680 4-in-1-sensormodule - Temperatuur, luchtvochtigheid, luchtdruk & gas (Arduino-compatibel)

Productoverzicht

• 4-in-1-sensor voor temperatuur, luchtvochtigheid, luchtdruk en vluchtige organische stoffen
• I2C- of SPI-interface, adresselectie via soldeerbrug bij I2C
• Bedrijfsspanning 3,3 V tot 5,5 V
• Pinheader al gesoldeerd
• Gasmeting door verwarmde metaaloxידelaag

Productbeschrijving

Deze 4-in-1-sensor meet gelijktijdig de temperatuur, luchtvochtigheid, luchtdruk en de concentratie vluchtige organische stoffen in de lucht. De module communiceert via een I2C- of SPI-interface, waarbij het I2C-adres via een soldeerbrug op pin SDO wordt ingesteld op 0*76 of 0*77. Bij SPI-gebruik dient deze pin voor de chipselectie. Het spanningsbereik van 3,3 V tot 5,5 V maakt de module compatibel met uiteenlopende ontwikkelplatforms, zonder dat niveauomzetters nodig zijn.

De gasmeting maakt gebruik van een kleine verwarmingsstructuur die een metaaloxidelaag activeert. Zodra er vluchtige organische stoffen in de omgeving aanwezig zijn, verandert de elektrische weerstand van deze laag meetbaar. Op basis van deze weerstand berekent de module een luchtkwaliteitswaarde. De druk-, vochtigheids- en temperatuursensoren werken als afzonderlijke elementen, waarvan de meetwaarden softwarematig voor onderlinge compensatie worden gebruikt. Daardoor blijft de nauwkeurigheid stabiel over een groot temperatuur- en vochtigheidsbereik.

De module is geschikt voor stationaire weerstations, continue klimaatbewaking binnenshuis in smarthomesystemen of toepassingen die de luchtkwaliteit binnen bewaken. Met de luchtdruksensor kan ook de hoogte bij benadering worden bepaald. Voor de integratie in prototypes en testopstellingen zijn slechts enkele verbindingsdraden nodig.

Voor het gebruik is een microcontrollerbord met I2C- of SPI-ondersteuning vereist. De voorgemonteerde pinheader maakt directe steekverbindingen mogelijk; opbouw op gaatjesprint is eveneens mogelijk. Gangbare bibliotheken voor Arduino en andere populaire ontwikkelomgevingen ondersteunen de module al.

Veiligheidsinstructie

De module is uitsluitend bedoeld voor het bouwen van prototypes en voor test- en ontwikkeldoeleinden. De module mag niet worden geïntegreerd in de elektrische installatie van een woning of in netspanningscircuits. Bij werkzaamheden aan of in de buurt van stroomleidingen moet een bevoegde elektricien worden geraadpleegd.

Leveringsomvang

1x 4-in-1-sensormodule BME680 - temperatuur, luchtvochtigheid, luchtdruk & gas (Arduino-compatibel)
