Bluetooth BLE-module - CC2541, vergelijkbaar met HM10, iBeacon

Productoverzicht

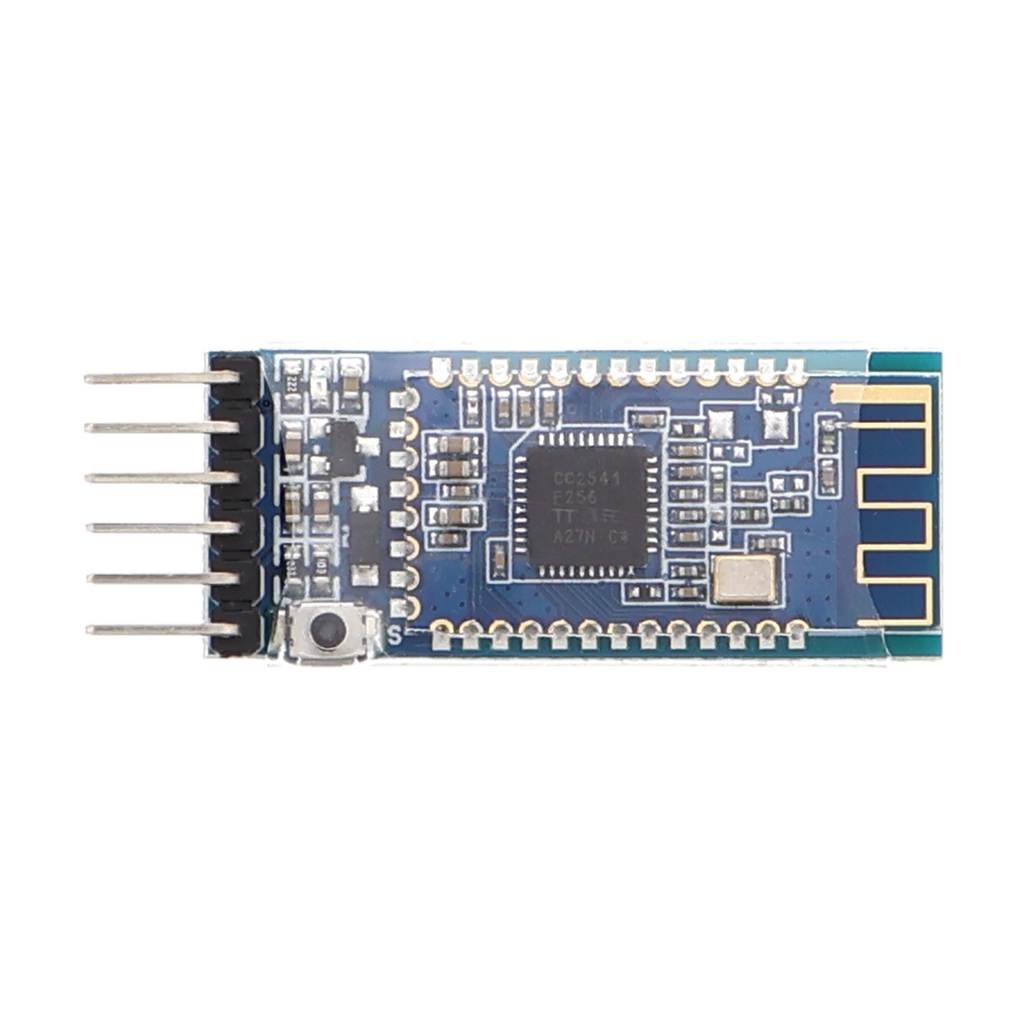

• Bluetooth-Low-Energy-module met Texas Instruments CC2541-chip
• Seriële UART-interface voor aansluiting op microcontrollers
• Voedingsspanning 3,6 tot 6 V, interne 3,3-V-logica
• Configuratie via AT-opdrachtensets, compatibel met HM-10-opdrachten
• Werking als master of slave, bereik tot 60 meter
• Ingebouwde meanderantenne, stroomverbruik in rust 400 tot 800 µA
• Drukknop voor configuratie, pin voor het opvragen van de verbindingsstatus

Productbeschrijving

Deze Bluetooth-Low-Energy-module verzendt gegevens van de microcontroller draadloos naar smartphones, tablets en andere BLE-apparaten, zonder dat de controller het protocol zelf hoeft te implementeren. De CC2541-chip brengt de draadloze verbinding tot stand, terwijl een seriële interface de aansturing verzorgt.

Gegevens gaan via de UART-pinnen RXD en TXD naar de module en worden van daaruit draadloos doorgestuurd. De STATE-pin geeft aan of er momenteel een verbinding bestaat. De voedingsspanning ligt tussen 3,6 en 6 V, de interne logica werkt met 3,3 V. Bij 5-V-microcontrollers moeten de uitgangsniveaus van de module daarom via een niveaushifter naar 5 V worden verhoogd, terwijl de ingangen rechtstreeks met 5-V-UART kunnen worden verbonden, omdat de chip 5-V-signalen op RXD verdraagt. Bij de standaardbaudrate van 9600 baud zorgt de module voor transparante gegevensoverdracht.

De configuratie gebeurt via AT-opdrachten op de seriële interface, bijvoorbeeld voor het instellen van de baudrate, apparaatnaam of bedrijfsmodus als master of slave. Een drukknop op de printplaat activeert de configuratiemodus. Typische toepassingen zijn afstandsbedieningen waarbij een app een apparaat bestuurt, het uitlezen van sensorgegevens op de smartphone of gegevensuitwisseling tussen twee van deze modules. Met een bereik tot 60 meter is de module geschikt voor domotica of ruimtelijk verspreide bewaking binnen een woning of huis.

Een BLE-geschikte tegenhanger is vereist, zoals een smartphone of tablet met een geschikte app, of een andere BLE-module. In rust, zonder actieve verbinding, daalt het stroomverbruik tot 400 tot 800 µA, waardoor gebruik op batterijen mogelijk is.

Veiligheidsinstructie

De module is niet geschikt voor installatie in elektrische gebouwinstallaties en dient uitsluitend voor het bouwen van prototypes en voor test- en ontwikkeldoeleinden. Bij spanningen boven 6 V of verkeerde polariteit raakt de module beschadigd. Controleer daarom de voedingsleidingen vóór het aansluiten. Vragen over elektrische installaties moeten aan een elektrotechnisch vakpersoon worden voorgelegd.

Leveringsomvang

• 1x Bluetooth-module met BLE - CC2541, HM10 HM-10 / iBeacon
