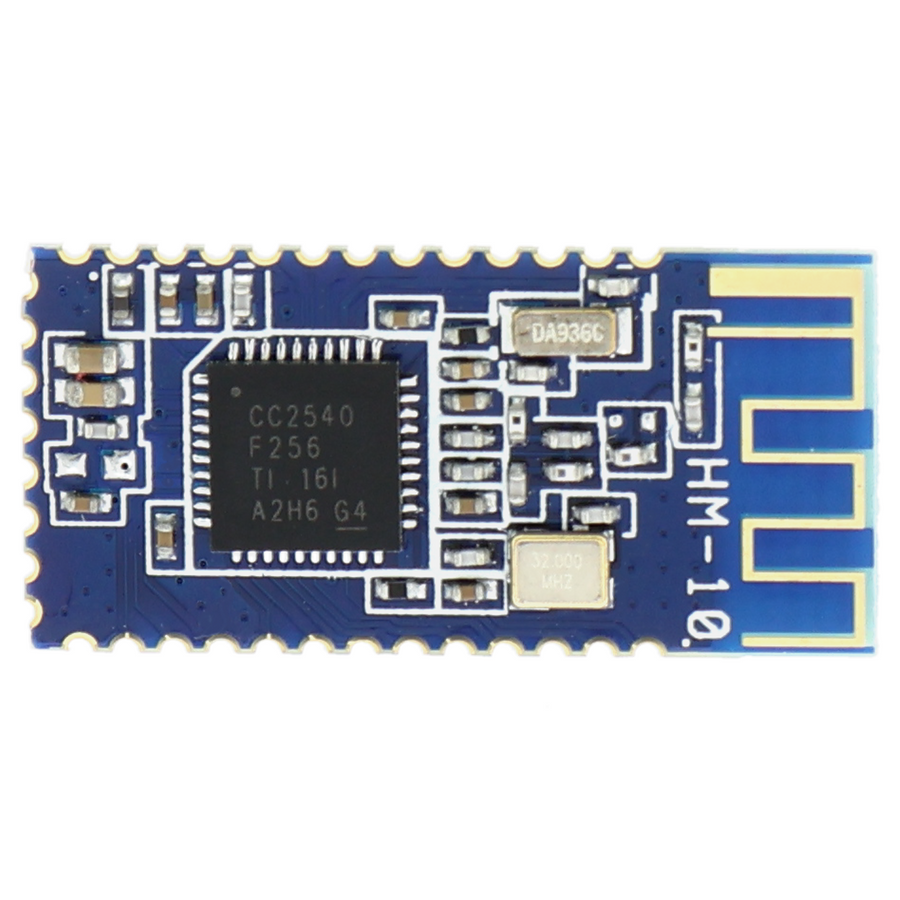

Beacon HM-10 Bluetoothmodule - V4.0, BT 4.0 BLE

Productoverzicht

• Bluetooth-module voor draadloze communicatie volgens de BLE 4.0-standaard
• Bereik tot 100 m buitenshuis, tot 50 m binnenshuis
• Voedingsspanning 3,3 V, laag stroomverbruik in de slaapmodus van minder dan 10 µA
• Communicatie via UART-interface met de microcontroller
• Beaconfunctie voor aanwezigheids- en nabijheidsdetectie
• Compacte uitvoering op een kleine printplaat, eenvoudig te monteren op prototypes

Productbeschrijving

De Bluetooth-module met BLE 4.0-standaard maakt draadloze gegevensoverdracht over korte tot middellange afstanden mogelijk. Buitenshuis bereikt de module tot 100 m; binnenshuis wordt het bereik door muren en andere obstakels beperkt tot ongeveer 50 m. Hierdoor is de module geschikt voor toepassingen in afzonderlijke ruimtes of open gebieden zoals tuinen, maar niet voor verbindingen over meerdere verdiepingen of grote open terreinen zonder zichtlijn.

De communicatie verloopt serieel via UART (RS232-logica), waardoor een directe aansluiting op microcontrollers met een geschikte interface mogelijk is. De bedrijfsspanning van 3,3 V betekent dat de module op 5-V-printplaten alleen via een niveauomzetter kan worden aangesloten. In rust verbruikt de module minder dan 10 µA, waardoor projecten op batterijen gedurende langere tijd kunnen werken.

De module kan als beacon fungeren om aanwezigheid te signaleren of nabijheid te detecteren. Typische toepassingen zijn draagbare trackers in rugzakken of voertuigen die hun positie aan een centraal station melden, of deursensoren die melden wanneer iemand een ruimte binnenkomt. De module kan ook worden gebruikt als interface tussen IoT-apparaten in huis wanneer deze draadloos met een smartphone of tablet moeten communiceren.

Voor gebruik is een externe voeding van 3,3 V en een seriële verbinding met de microcontroller vereist. De firmware van de module wordt via AT-opdrachten geconfigureerd, waarvoor geen extra programmeeromgeving nodig is. Voor gebruik in batterijsystemen is een geschikte schakeling voor energiebeheer aan te bevelen om de voedingsspanning te regelen.

Veiligheidsaanwijzing

De module werkt met logicaniveaus van 3,3 V en mag niet rechtstreeks op 5-V-uitgangen worden aangesloten. Deze module is uitsluitend bedoeld voor het bouwen van prototypes en voor test- en ontwikkeldoeleinden. De module is niet bedoeld voor inbouw in het elektriciteitsnet of in apparaten met netspanning.

Leveringsomvang

• 1* Beacon HM-10 Bluetooth-module - V4.0, BT 4.0 BLE
