ANET ET5 Pro - adapterboard / aansluitplaat

Productoverzicht

• Adapterprintplaat voor het bekabelen van alle modules op de hotend van een 3D-printer
• Bundelt aansluitingen voor ventilatoren, thermistor, eindstop, motoren en niveausensor
• Compatibel met ANET ET5 Pro en identieke ET4/ET5-modellen
• Verbindt de modules van de printkop via een lintkabel met het moederbord

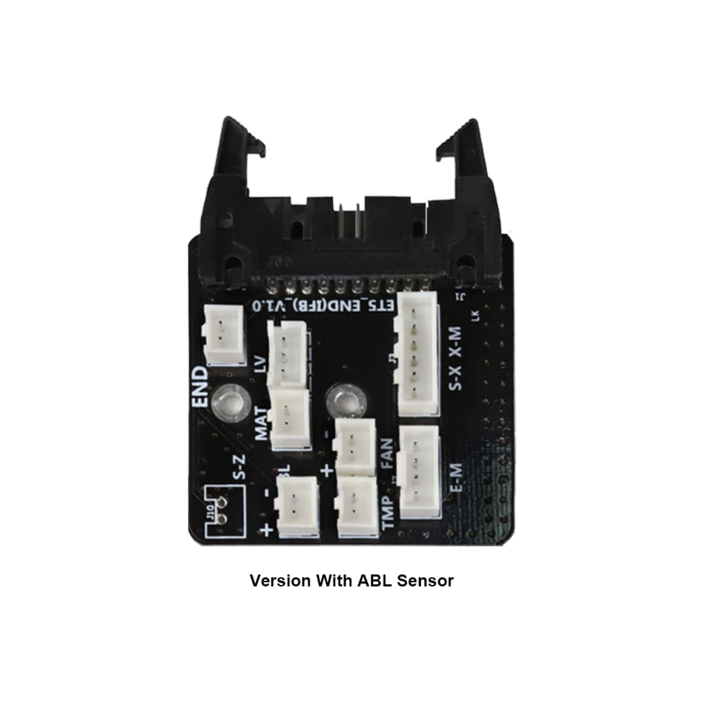

• Negen gemarkeerde connectoren en soldeerpads voor de afzonderlijke componenten
• Met aparte aansluiting voor de niveausensor van de Z-as (ABL-sensorversie)

Productbeschrijving

Deze adapterprintplaat wordt op de printkop van een ANET 3D-printer gemonteerd en brengt alle daar ingebouwde componenten samen in één centrale interface. In plaats van elke module afzonderlijk naar het moederbord te leiden, worden de thermistor, ventilatoren, sensoren en motoren eerst hier aangesloten. Eén lintkabel stuurt vervolgens alle signalen door naar het moederbord.

De printplaat beschikt over negen gemarkeerde aansluitingen die zijn toegewezen aan de afzonderlijke componenten van de hotend. Hier worden de aansluitingen voor de extrudermotor, de motoren van de X-as, het verwarmingselement, de hotendventilator, een filament-sensor, de verschillende eindstops en de automatische niveausensor (ABL-sensor) aangesloten. Daarnaast zijn er aansluitingen met een plus- en minmarkering voor een sensor van de Z-as en de verlichting van de printkop. Afhankelijk van de uitvoering van de printer hoeft slechts een deel hiervan te worden gebruikt.

Deze uitvoering is speciaal ontworpen voor de ANET ET5 Pro en de identieke ET4- en ET5-modellen en wordt aan de achterkant van het linker onderdeel van de X-slede bevestigd. Door alle aansluitingen op één centraal punt samen te brengen, wordt niet alleen de opbouw van de printkop vereenvoudigd, maar wordt ook de bekabeling in de printerbehuizing aanzienlijk verminderd.

Veiligheidsinformatie

Controleer vóór het aansluiten of alle connectoren correct met de bijbehorende modules van de hotend zijn verbonden en of de polariteit klopt. Werkzaamheden aan de printeropbouw en de bekabeling mogen alleen worden uitgevoerd wanneer de printer is uitgeschakeld en spanningsloos is. Raadpleeg vóór ingebruikname een elektrotechnicus bij twijfel over de juiste bedrading.

Leveringsomvang

• 1* ANET ET5 Pro - adapterboard / aansluitplaat
