8x8-ledmatrix met HT16K33-chip - I2C, met XH2.54 4P-bus

Productoverzicht

• LED-matrix met 8*8 pixels voor de visuele weergave van tekens, symbolen en animaties
• Aansturing via I2C-bus met HT16K33-controller
• Bedrijfsspanning 5 V, stroomverbruik maximaal 1 A

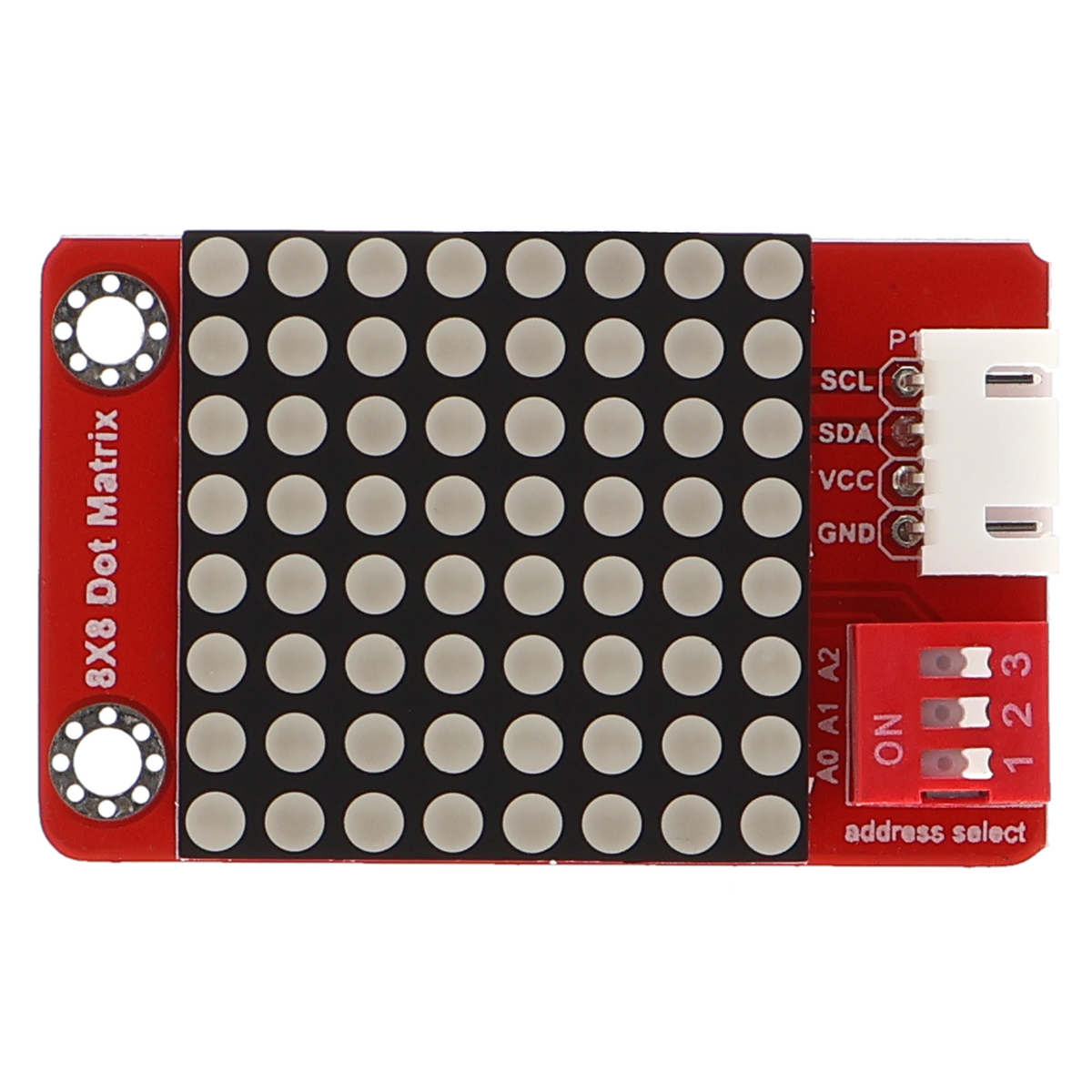

• Aansluiting via XH2.54-stekker met vier contacten
• Geïntegreerde regeling van helderheid en knipperfrequentie zonder externe componenten

Productbeschrijving

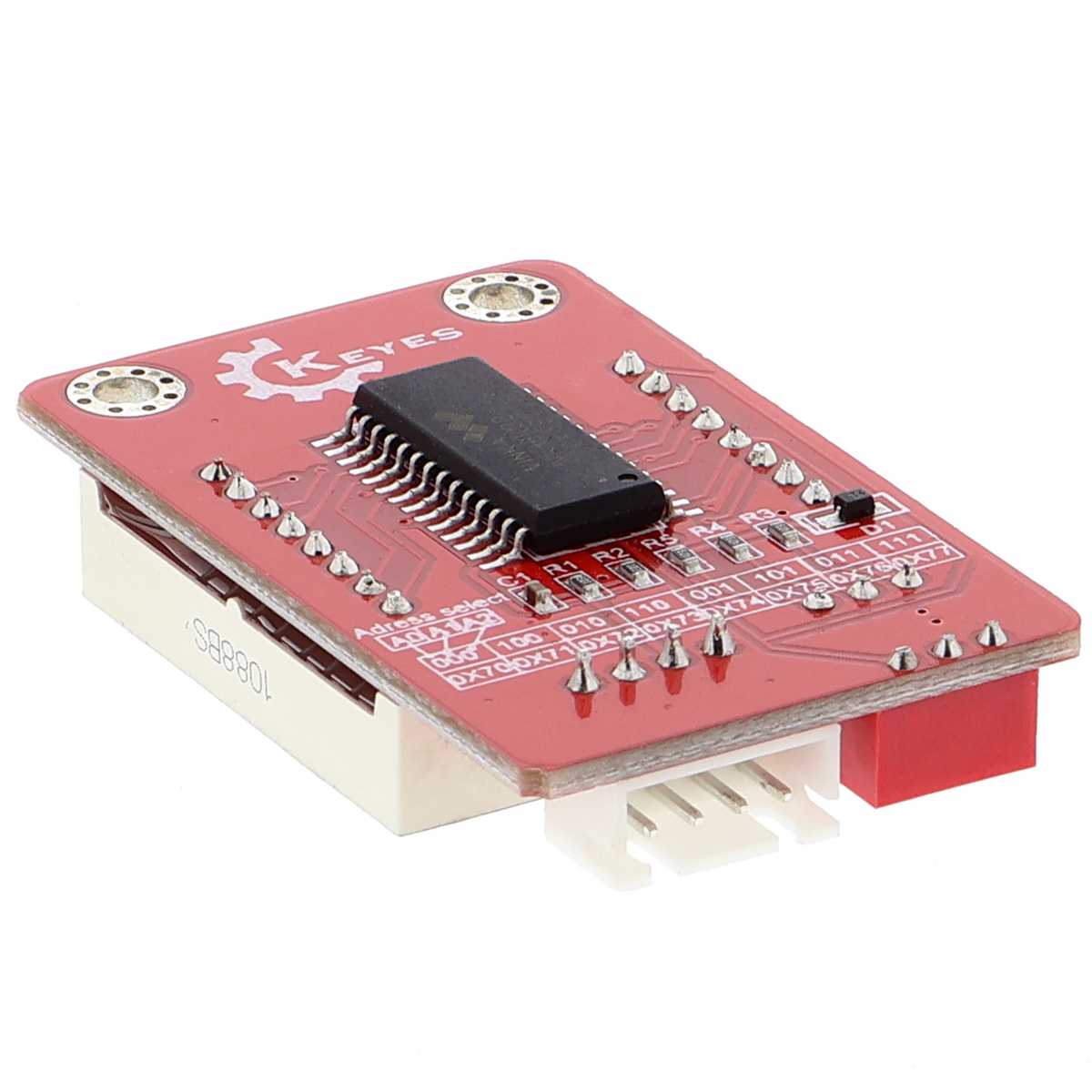

Deze LED-matrix geeft informatie weer met 64 afzonderlijke rode pixels, die pixel voor pixel kunnen worden aangestuurd. De HT16K33-controller beheert de aansturingslogica en communiceert via de I2C-bus met het besturingsboard, waarbij slechts twee signaalleidingen plus voeding nodig zijn. Hierdoor kunnen meerdere matrices op één I2C-bus worden gebruikt zonder extra besturingsleidingen te verspillen.

De matrix heeft een bedrijfsspanning van 5 V nodig en verbruikt bij maximale helderheid ongeveer 1 A. Hiermee moet rekening worden gehouden in het stroombudget, vooral wanneer er meer modules op dezelfde voeding zijn aangesloten. Bijzonder praktisch is de mogelijkheid om de helderheid en knipperfrequentie vanuit de software in te stellen, in plaats van deze met externe weerstanden te regelen.

Toepassingsgebieden zijn statusweergaven in automatiseringsprojecten, visuele feedback in robotica-toepassingen, de weergave van sensormeetwaarden of communicatiesignalen en eenvoudige animaties en spelweergaven. In de praktijk wordt zo'n matrix bijvoorbeeld gebruikt bij het nabouwen van een oud LED-spel, waarbij de I2C-verbinding bekabeling bespaart.

De module vereist een I2C-poort op het besturingsboard, bijvoorbeeld op gangbare microcontrollerboards. De voeding moet berekend zijn op minimaal 1 A. Een bibliotheek voor de aansturing moet afzonderlijk worden aangeschaft, bijvoorbeeld de gevestigde Adafruit-compatibele bibliotheek of een vergelijkbare implementatie voor het gebruikte systeem.

Veiligheidsinstructie

Een langdurige stroomtoevoer van meer dan 1 A leidt tot oververhitting en uitval. Deze module is uitsluitend bedoeld voor het realiseren van prototypes en voor test- en ontwikkelingsdoeleinden en is niet geschikt voor inbouw in het elektriciteitsnet van een woning.

Leveringsomvang

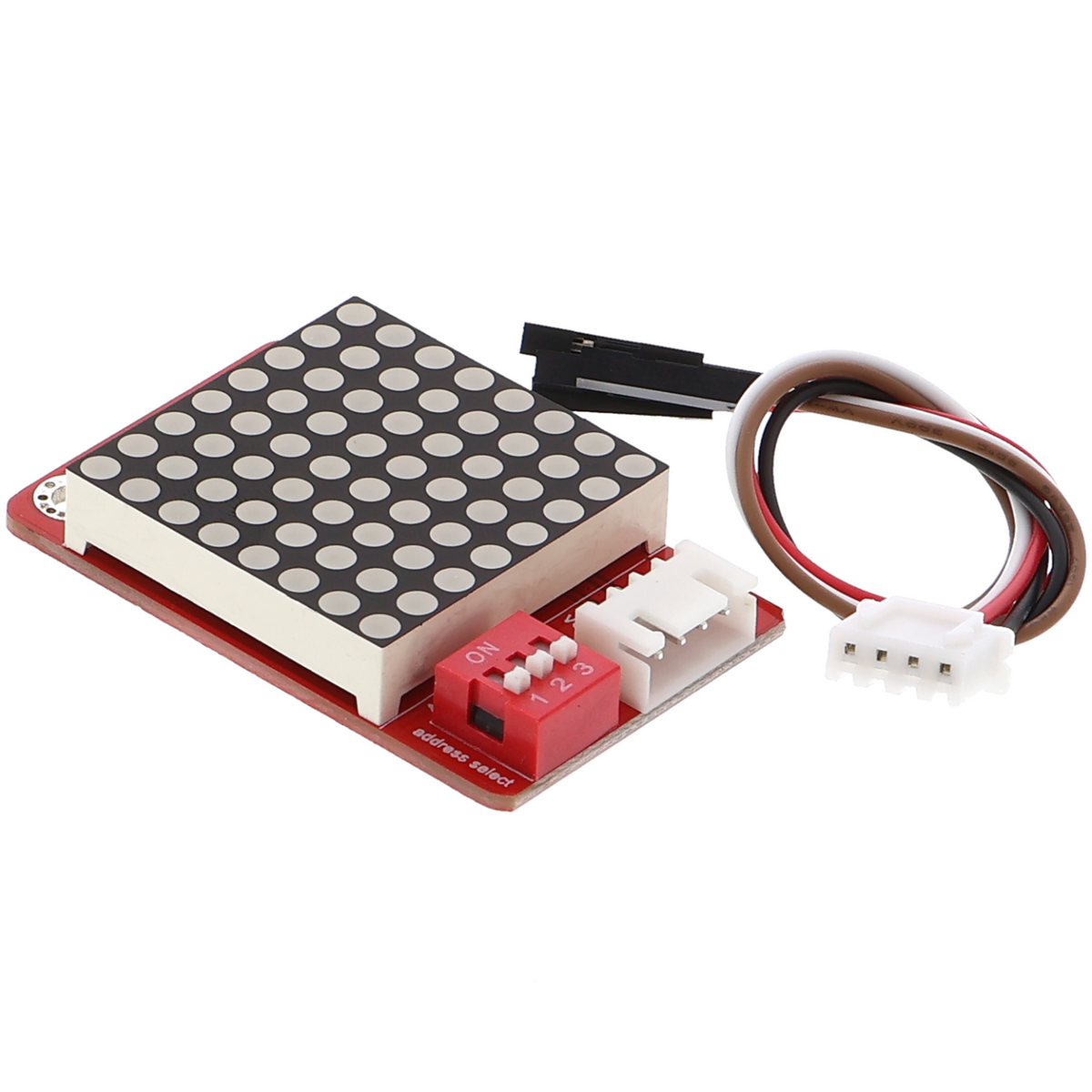

• 1x 8x8 LED-matrix met HT16K33-chip - I2C, met XH2.54 4P-bus
