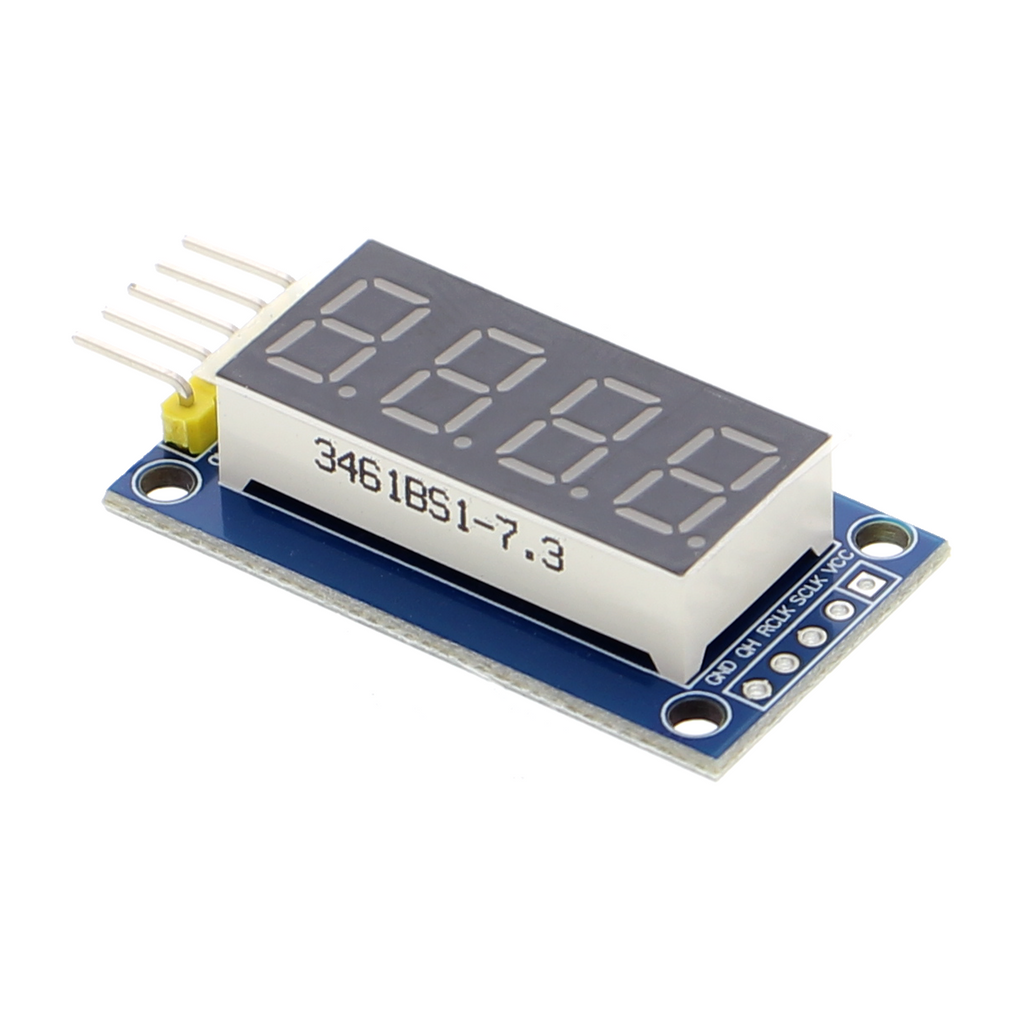

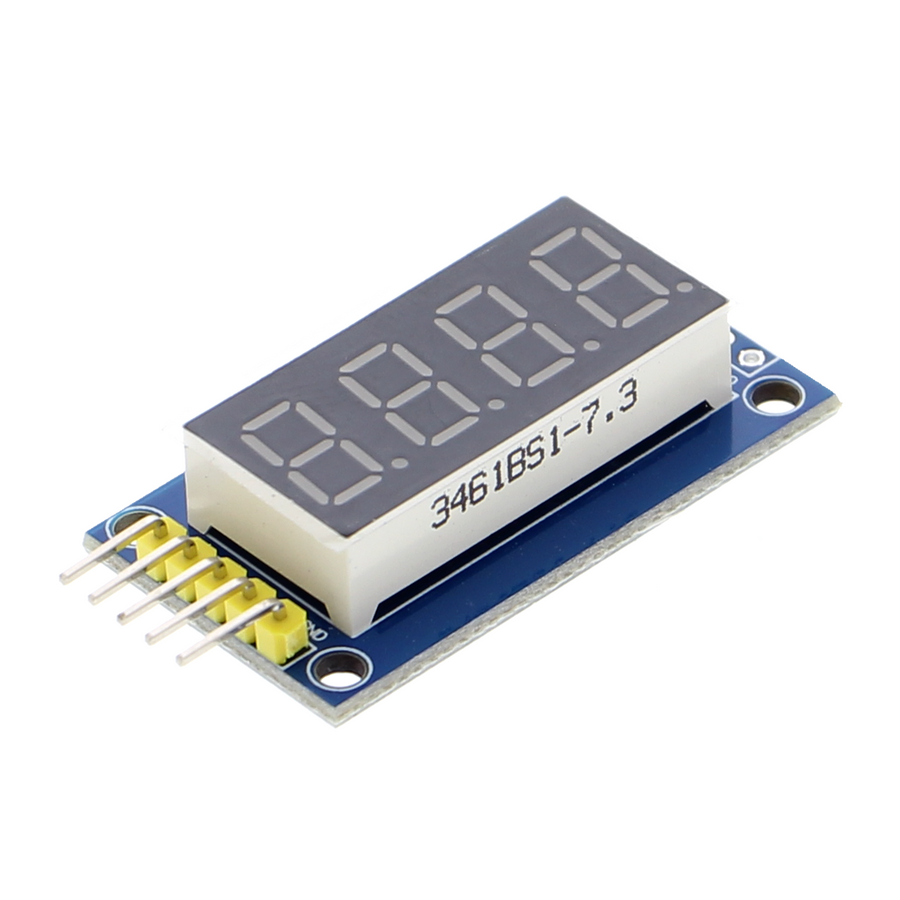

7-segmentdisplay met vier cijfers op PCB
Dit past erbij
Betaal binnen 30 dagen
Betaal binnen 30 dagen
Beschrijving
Productoverzicht
- Viercijferig 7-segmentdisplay voor het weergeven van cijfers en eenvoudige tekens
- Common-cathode-uitvoering met een gemeenschappelijke kathode per cijfer
- In totaal 28 ledsegmenten voor een hoge lichtopbrengst
- Aansluiting via 12 pinnen voor directe of multiplexaansturing
- Vooraf gemonteerde en gebruiksklare printplaat
Productbeschrijving
Het viercijferige 7-segmentdisplay geeft cijfers en letters weer op een voorgemonteerde printplaat. Elk van de vier cijfers bestaat uit zeven segmenten en een decimaalpunt, die als leds zijn uitgevoerd. De common-cathode-schakeling verbindt de kathodes van een cijfer met elkaar, terwijl elk segment een eigen anodeaansluiting heeft.
Voor de aansturing zijn twee varianten beschikbaar. Directe aansturing van alle segmenten tegelijk vereist 12 uitgangspinnen van een microcontroller; daarbij lichten alle cijfers gelijktijdig op. Als alternatief maakt multiplexing aansturing mogelijk door snel tussen de afzonderlijke cijfers te wisselen met minder pinnen, waarbij steeds slechts één cijfer tegelijk wordt aangestuurd. Deze werkwijze bespaart uitgangen, maar vereist softwarematige timing.
De helderheid is voldoende voor toepassingen onder normale kamerverlichting tot in heldere omgevingen. Het display is geschikt voor digitale tellers, gewichtsweergave op een weegschaal, temperatuurweergave met twee cijfers achter de komma of klokweergave met vier cijfers. Het display wordt ook vaak gebruikt voor het weergeven van meetwaarden in laboratoriumopstellingen of voor prototypetests.
Voor gebruik moet de voeding afzonderlijk worden geleverd. De printplaat wordt aangesloten op de digitale pinnen van een microcontrollerboard, dat de ledsegmenten via stroombegrenzingsweerstanden aanstuurt. Bijzonderheden over de exacte pinbezetting zijn te vinden in de documentatie van de printplaat.
Veiligheidsinstructie
Het display is uitsluitend bedoeld voor prototypen, test- en ontwikkeldoeleinden en is niet geschikt voor installatie in elektrische huisinstallaties. Let bij de aansturing op de juiste polariteit van de voeding. Raadpleeg bij vragen over de ingebruikname een elektricien.
Leveringsomvang
- 1x 7-segmentdisplay met vier cijfers op PCB
- 1x aansluitkabel (vrouwelijk/vrouwelijk)
