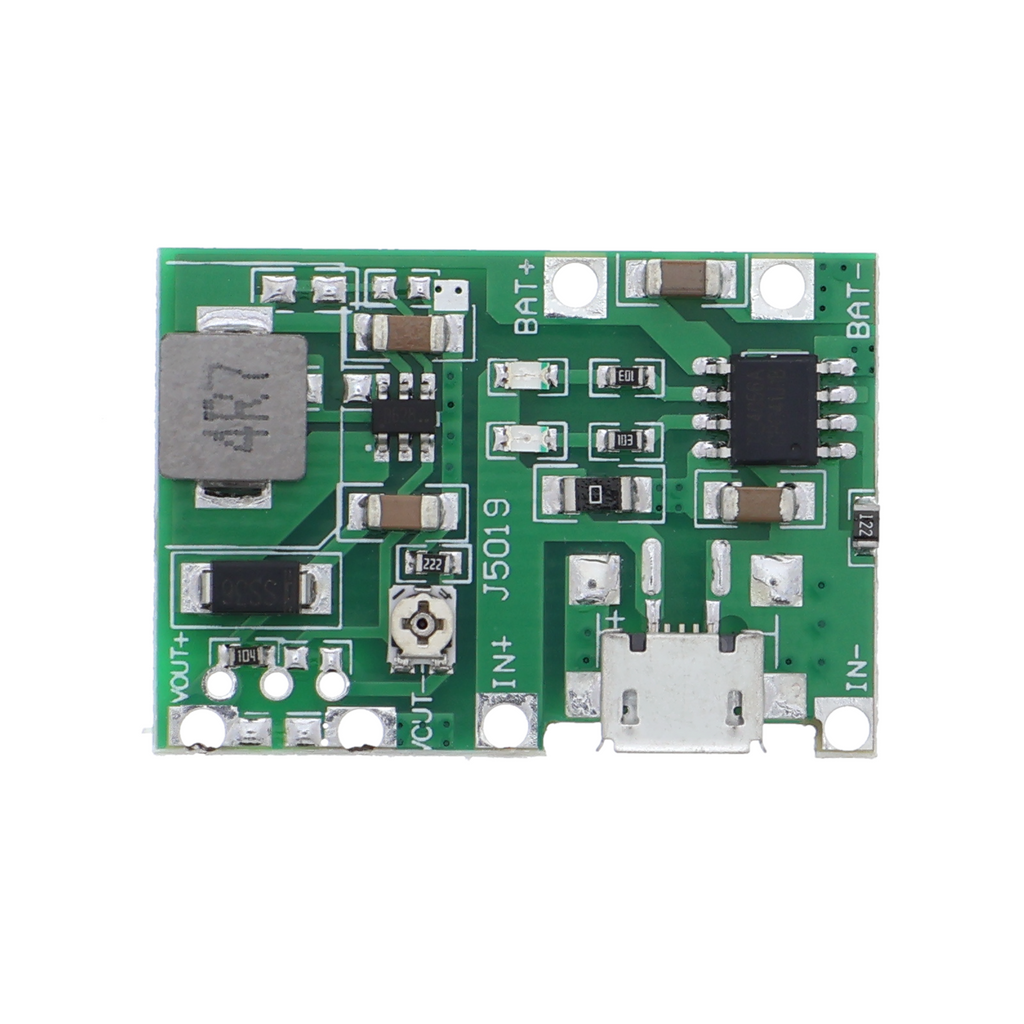

18650-laad- & step-upmodule (3,7 V) – instelbare boost 4,3–27 V, tot 2 A

Productoverzicht

• Gecombineerde laad- en boostmodule voor 18650-lithiumcellen (3,7 V)
• Laadingangsspanning van 4,5 tot 8 V via Micro-USB-aansluiting of soldeerpads
• Laadt de accu met 4,2 V en maximaal 1 A
• Uitgangsspanning via trimpotentiometer instelbaar van 4,3 tot 27 V
• Uitgangsstroom tot 2 A bij lage spanningen, lage ruststroom van ongeveer 0,5 mA
• Afzonderlijke soldeerpads voor accu, ingang en uitgang maken een flexibele integratie mogelijk

Productbeschrijving

Deze laad- en boostmodule combineert een laadschakeling voor afzonderlijke 3,7-V-lithiumcellen met een instelbare boostconverter op één printplaat. De ingangsspanning van 4,5 tot 8 V wordt via de Micro-USB-aansluiting of de soldeerpads IN+ en IN+ toegevoerd; de aangesloten cel wordt opgeladen via de pads BAT+ en BAT-.

De laadschakeling werkt met een vaste spanning van 4,2 V en laadstromen tot 1 A. Tegelijkertijd zet een boostconverter de accuspanning om in een traploos instelbare uitgangsspanning tussen 4,3 en 27 V via een trimpotentiometer. Omdat het uitgangsvermogen beperkt is, daalt de maximaal beschikbare stroom bij hogere spanningen, maar bij lage spanningswaarden is deze maximaal 2 A. In onbelaste toestand heeft de module slechts ongeveer 0,5 mA nodig.

De module beschermt zichzelf tegen overspanning, maar beschikt niet over volledige bescherming tegen te diepe ontlading. Vanaf een accuspanning van ongeveer 2 V daalt het uitgangsvermogen; er vindt geen abrupte uitschakeling plaats. De laadstatus moet daarom worden gecontroleerd om diepe ontlading te voorkomen.

Dankzij de scheiding van laadingang, accu-aansluiting en geregelde uitgang kan de module in verschillende situaties worden gebruikt, bijvoorbeeld voor het bouwen van powerbanks met instelbare uitgangsspanningen, in mobiele spanningsbronnen voor elektronicaprojecten of in toepassingen waarbij zowel opladen als gelijktijdige voeding vanuit één cel nodig is. Een trimpotentiometer voor spanningsaanpassing en flexibele soldeerpads voor aansluiting in plaats van vaste kabels maken aanpassingen aan de beschikbare ruimte mogelijk.

Veiligheidsinstructie

Lithium-ioncellen mogen niet worden kortgesloten, aan overmatige hitte worden blootgesteld of mechanisch worden beschadigd. De module is uitsluitend bestemd voor het bouwen van prototypes en voor test- en ontwikkeldoeleinden, niet voor inbouw in het elektriciteitsnet of voor voedingstoepassingen met netspanning.

Leveringsomvang

• 1× 18650 laad- & Step-Up- (boost)module, instelbaar tot 2 A
