1-kanaals relaiskaart 5V / 230V voor Arduino

Productoverzicht

• 1-kanaals relaismodule voor het schakelen van belastingen via een digitale besturingspin
• Galvanische scheiding tussen het besturingscircuit (5 V) en het belastingscircuit
• Belastingszijde, tot 250 V AC / 10 A of 125 V AC / 15 A

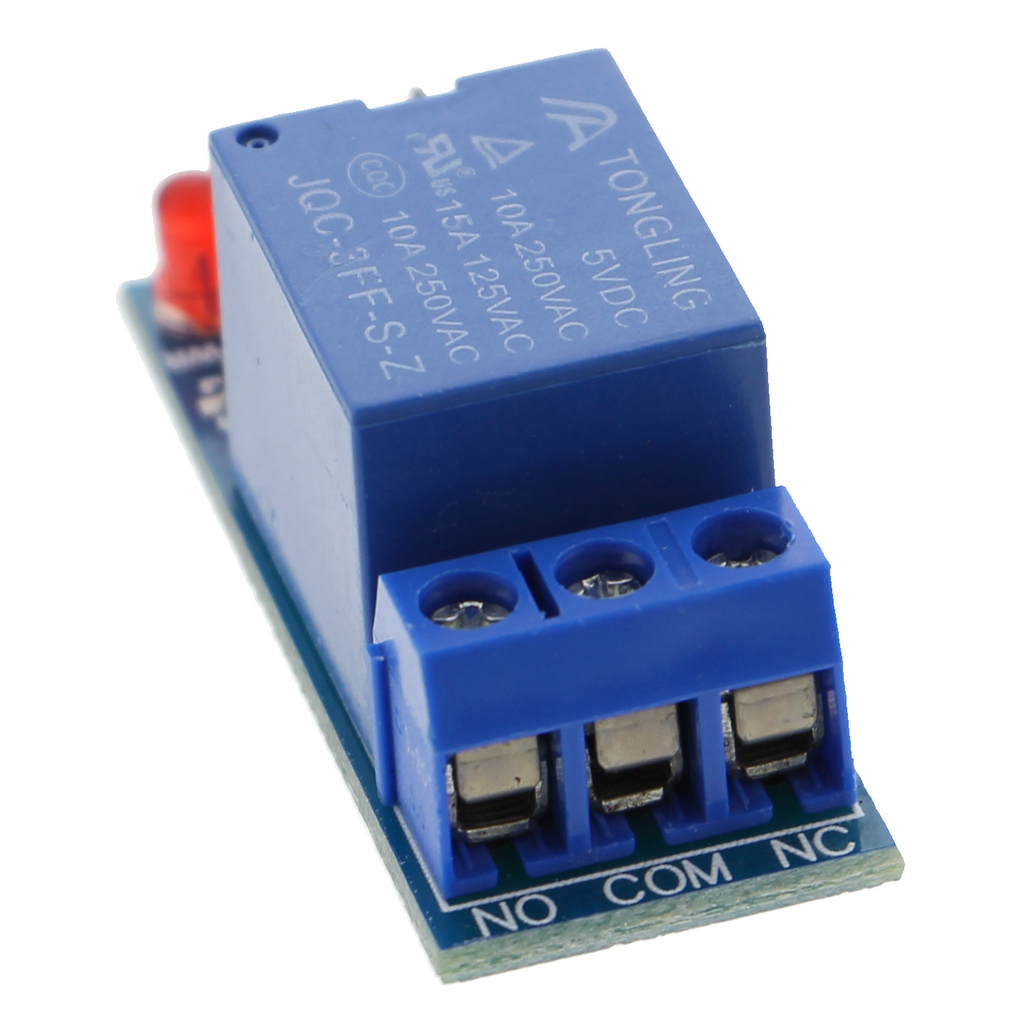

• Elektromechanisch relais met wisselcontact (NO/NC/COM)

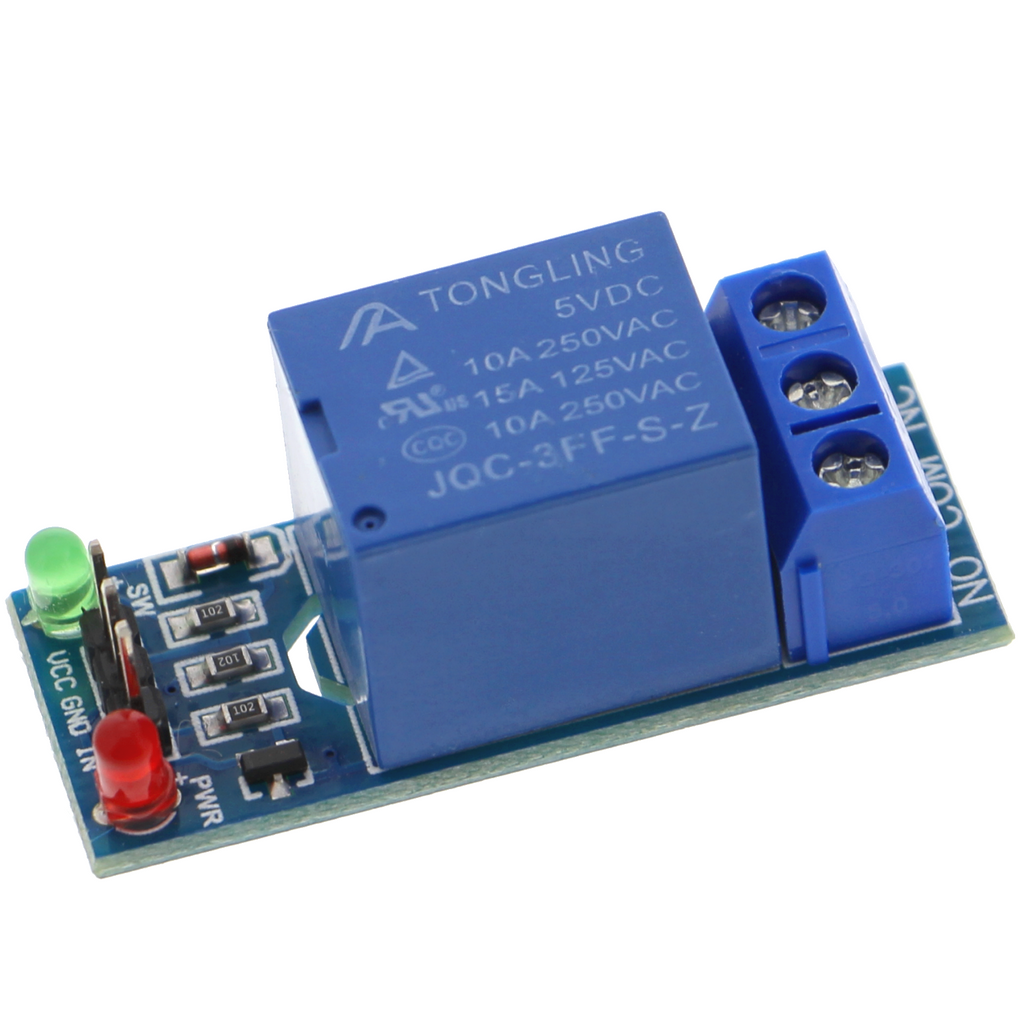

• Twee leds voor de voedingsspanning en de schakelstatus

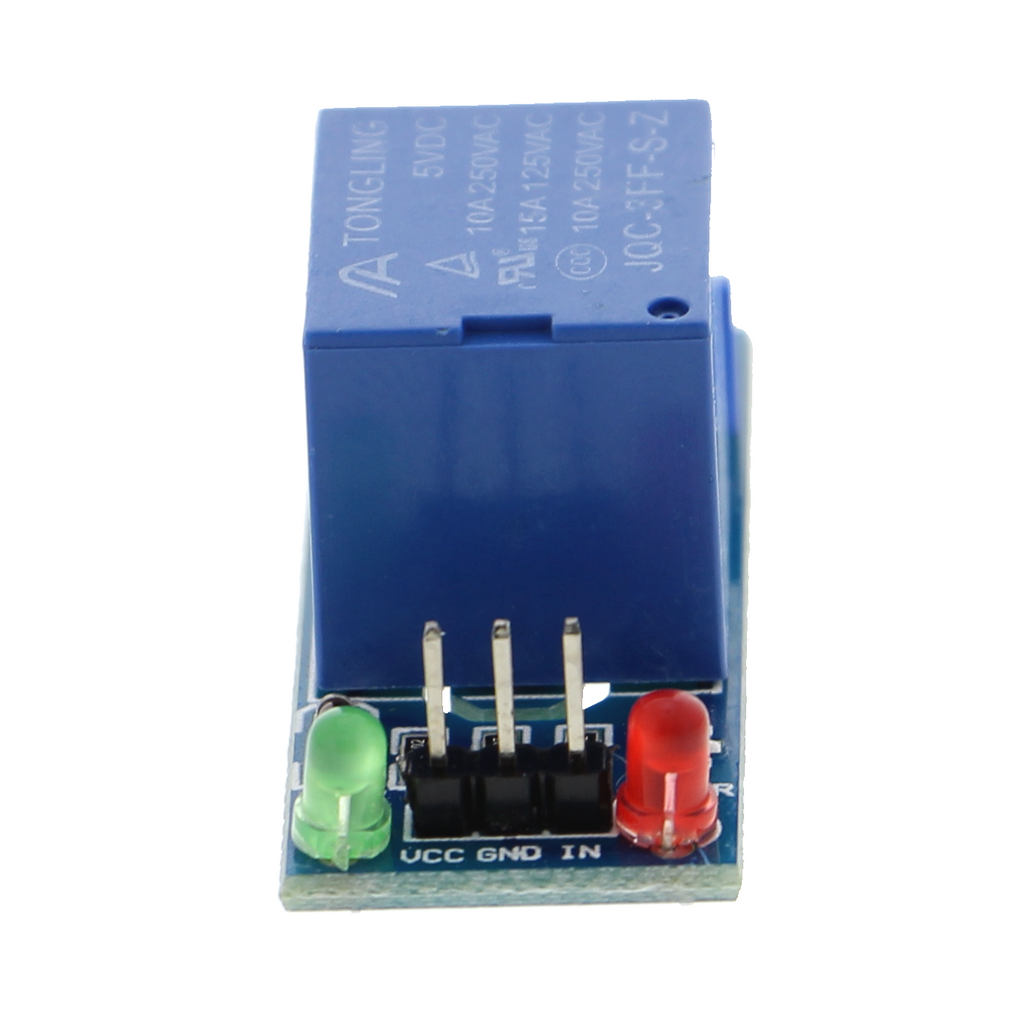

• Schroefklemmen en stekkeraansluiting aan de besturingszijde

Productbeschrijving

Deze relaismodule schakelt belastingen met hoge spanning of stroomsterkte via een digitale uitgangspin van een microcontroller. De galvanische scheiding tussen de besturingszijde en de belastingszijde beschermt de controller tegen terugkoppeling en maakt het mogelijk om volledig onafhankelijke stroomcircuits met elkaar te verbinden.

Het relais trekt aan bij een hoog signaalniveau op de stuuringang en verbindt de COM-aansluiting met het NO-contact (normally open). Als het stuursignaal ontbreekt, is COM verbonden met het NC-contact (normally closed). De spoel heeft 5 V en ongeveer 71,4 mA stroom nodig. Aan de belastingszijde schakelt het contact tot 250 V AC met maximaal 10 A of tot 125 V AC met maximaal 15 A, wat overeenkomt met een schakelvermogen van 2500 VA bij wisselspanning.

Twee leds geven de bedrijfstoestand aan: één geeft de voeding van de module aan en de andere gaat branden wanneer het relais aantrekt. Zo kun je zonder extra meetapparatuur controleren of de module actief is en reageert. Typische toepassingen zijn het aansturen van lampen, pompen, kleppen of motoren via Arduino en vergelijkbare boards, wanneer de te schakelen belasting een hogere spanning of stroom nodig heeft dan de controller rechtstreeks kan leveren.

De module wordt gevoed met 5 V en aangestuurd via een digitale pin. Voor de voeding van de belastingszijde moet een aparte spanningsbron worden gebruikt. Het niveau van de stuuringang mag niet hoger zijn dan 5 V; bij systemen met 3,3-V-logica is een nive转换er vereist.

Veiligheidsinstructie

De belastingszijde van deze module is niet bedoeld voor gebruik in de elektrische installatie van een woning. De module is uitsluitend bedoeld voor het opbouwen van prototypes en voor test- en ontwikkeldoeleinden. Werkzaamheden aan of direct naast netspanningscircuits zijn voorbehouden aan een elektrotechnisch vakbekwaam persoon; voordat het apparaat op netspanning wordt aangesloten, moet een elektrotechnisch vakbekwaam persoon worden geraadpleegd.
