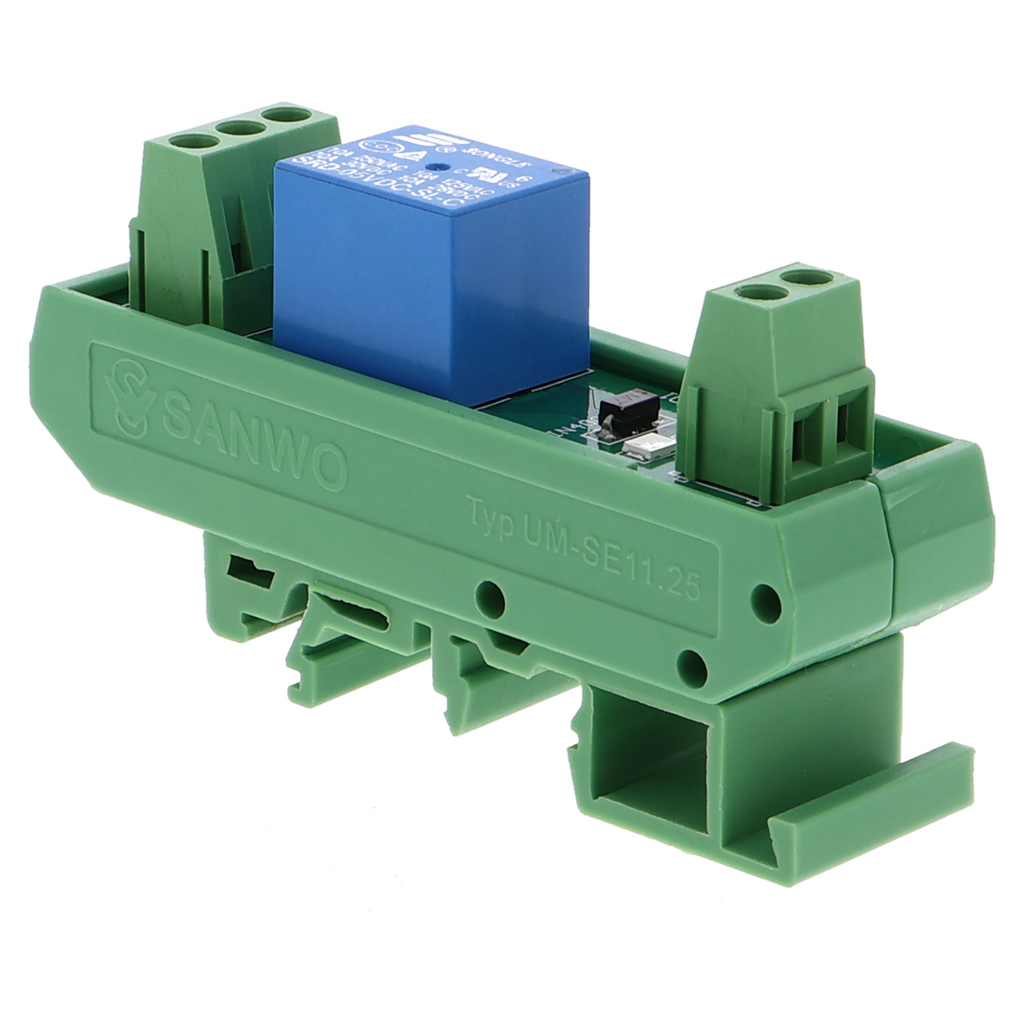

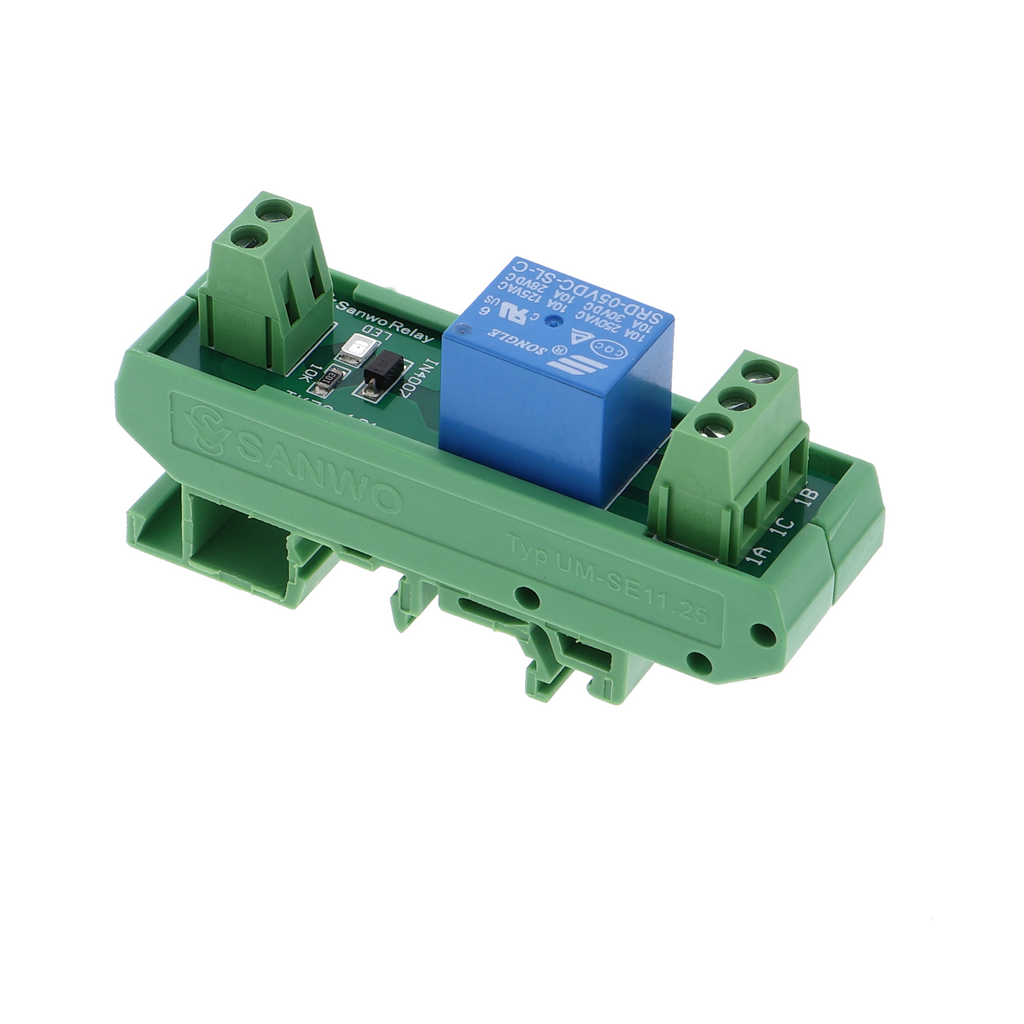

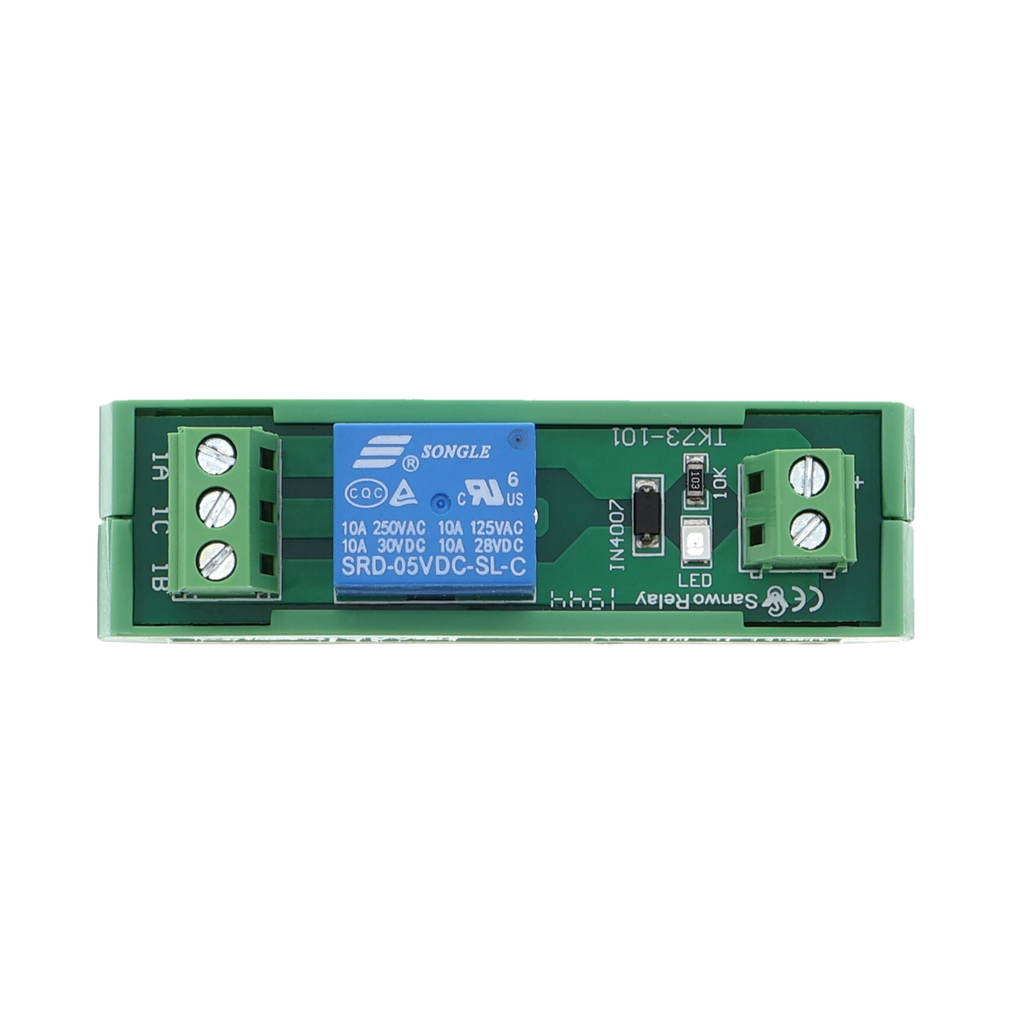

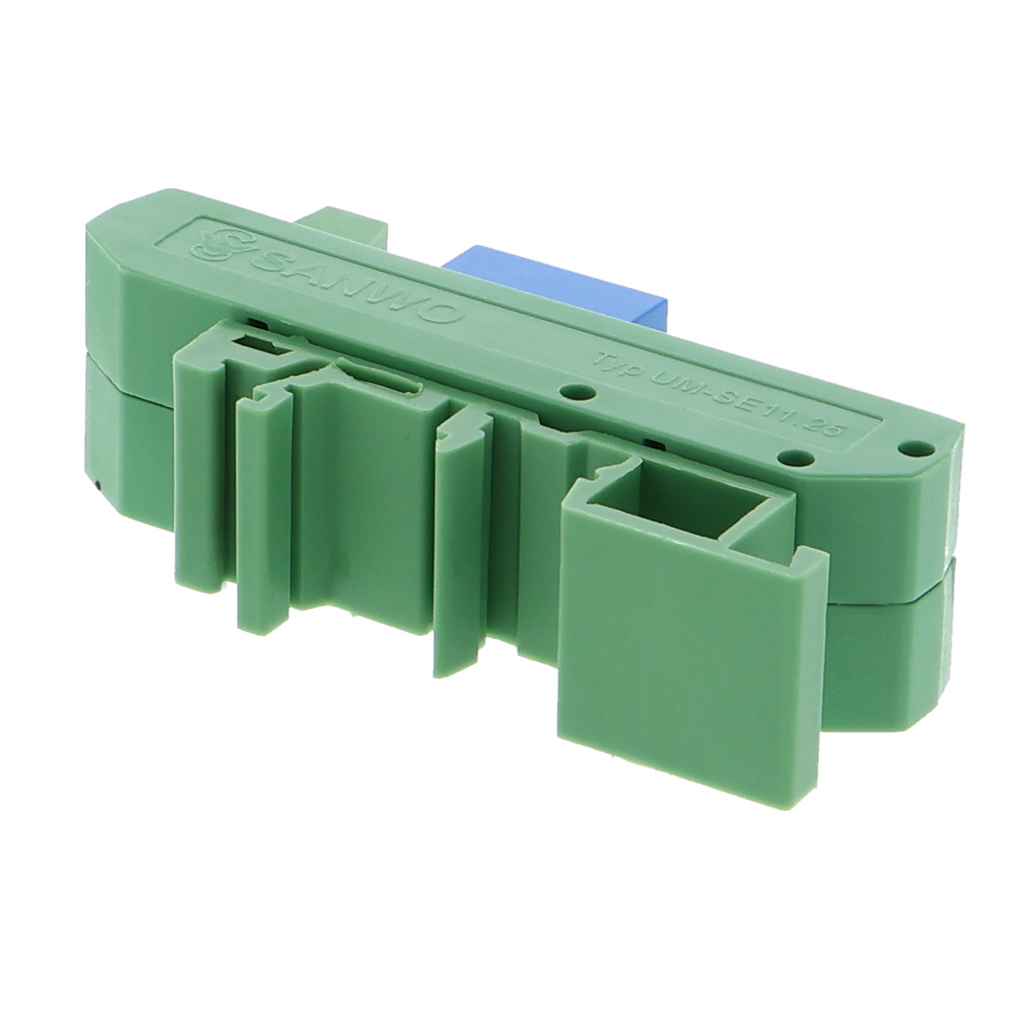

1-kanaals 24V-relaismodule voor montage op DIN-rail NPN

Productoverzicht

• Een-kanaals relaismodule voor montage op DIN-rail
• Schakelspanning 24 V DC
• Contactschakelvermogen tot 10 A (resistief)
• Stuuringangen voor TTL/CMOS-logica
• Optische scheiding tussen stuur- en schakelcircuit
• Terugmeldingspin voor relaisstatus

Productbeschrijving

Deze relaismodule schakelt belastingen met een 24V-voeding via een standaard DIN-railmontagevoet op besturingen aan. Het relais werkt op basis van elektromagnetisme. Via de stuuringang (compatibel met TTL/CMOS-niveaus van microcontrollers en industriële besturingen) wordt de relaisspoel bekrachtigd en sluit het contact. De optische scheiding tussen het stuursignaal en het schakelcontact voorkomt dat storingsspanningen van de belastingszijde terug in de stuurlogica terechtkomen, een essentieel kenmerk voor storingsvrije systemen.

Met een schakelvermogen tot 10 A is de module geschikt voor het aansturen van magneetventielen, kleine pompen, verwarmingselementen en industriële elektromagneten. De module kan ook worden gebruikt als afstandsstart in schakelkasten of voor het aansturen van signaallampen. Terugmelding van de schakeltoestand via een afzonderlijke pin maakt besturingsprogramma's mogelijk die controleren of het schakelen daadwerkelijk heeft plaatsgevonden.

De module wordt gevoed met een gestabiliseerde 24V-gelijkspanning, die afzonderlijk moet worden geleverd. De stuursignalen zijn ontworpen voor TTL/CMOS-logicaniveaus (doorgaans 3,3 V of 5 V); bij afwijkende niveaus zijn aanpassingen vereist. Een beschermingsdiode op de spoel begrenst overspanningspieken bij het uitschakelen.

Veiligheidsinstructie

De module is niet bedoeld voor rechtstreekse inbouw in het huishoudelijke elektriciteitsnet (230 V). Het product dient uitsluitend voor het opbouwen van industriële besturingsprototypes en schakeltoepassingen met 24V-systemen. Werkzaamheden aan hoogspanningscircuits of de aansturing daarvan vereisen een vakbekwame elektricien; raadpleeg bij twijfel vóór ingebruikname een vakbekwame elektricien.

Leveringsomvang

• 1x relaismodule 1-kanaals 5V voor bevestiging op DIN-rail NPN
