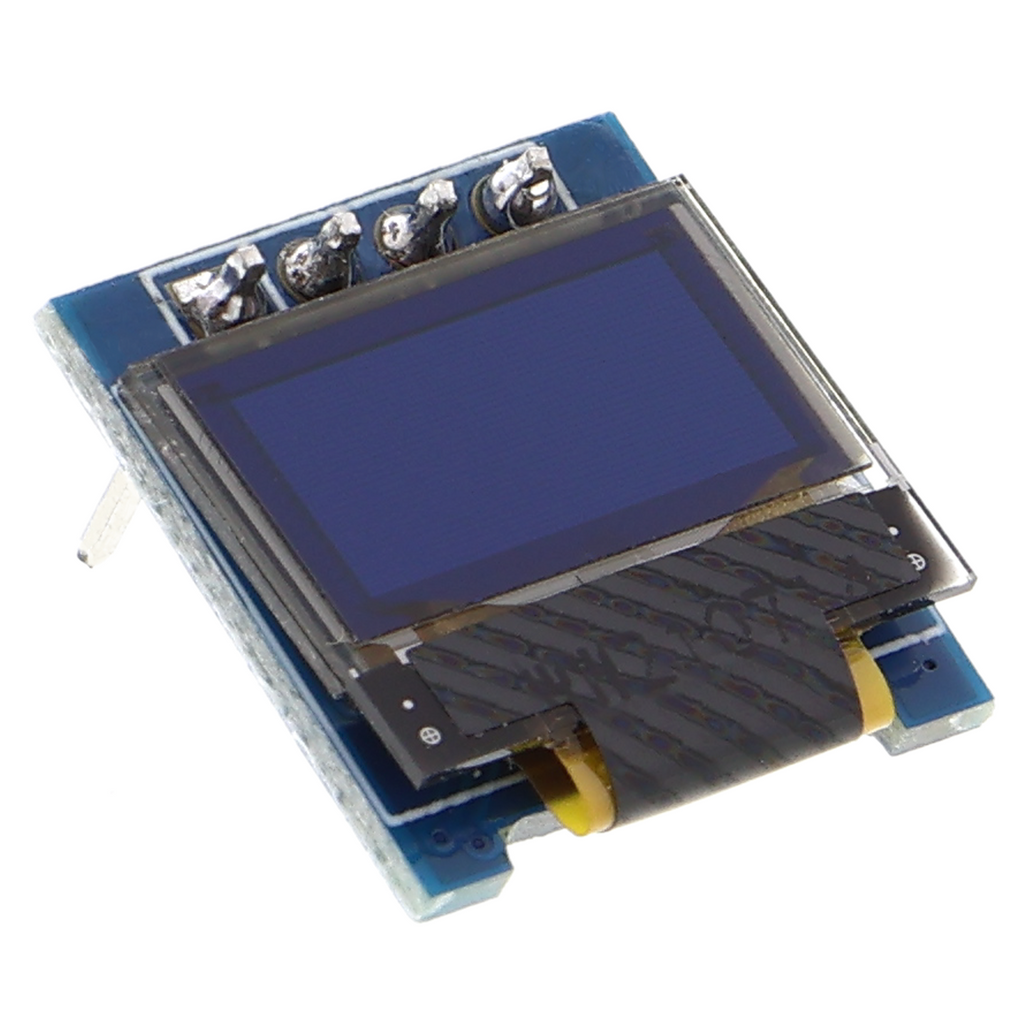

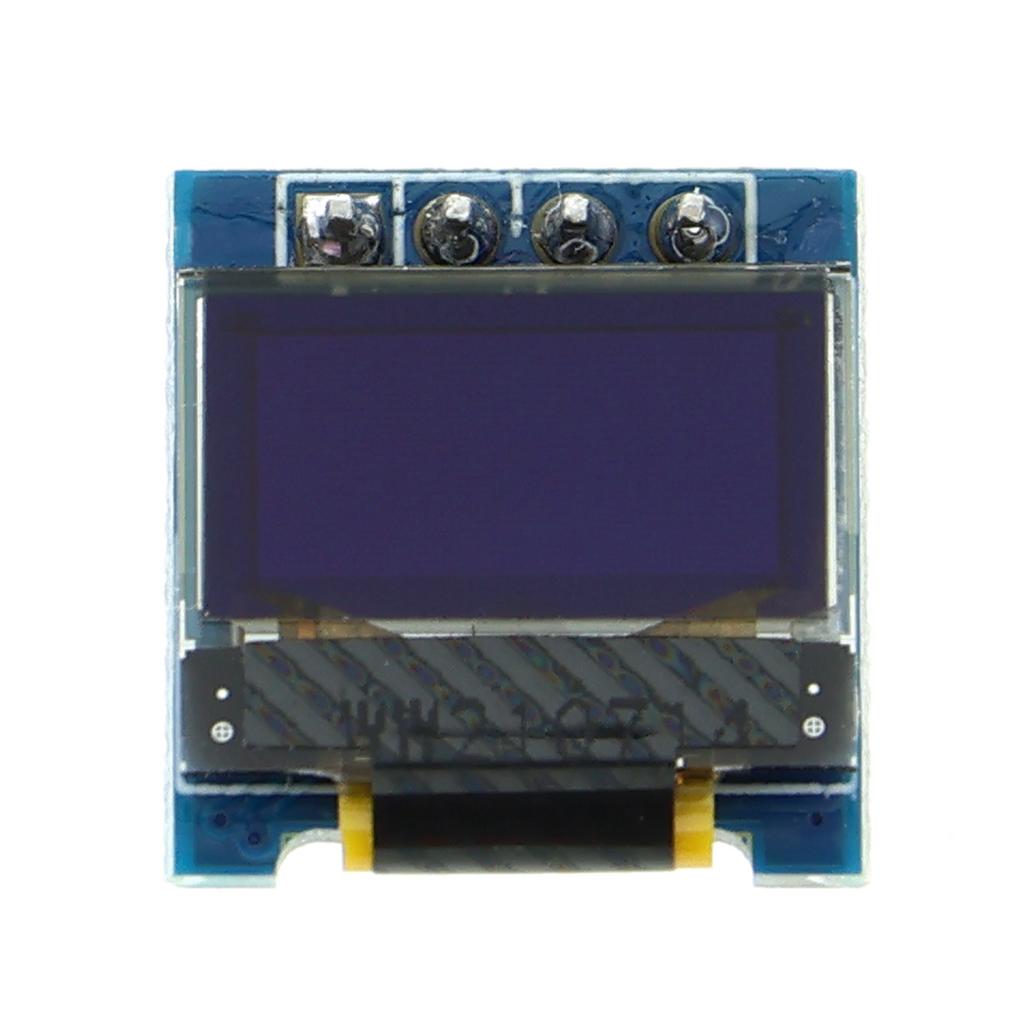

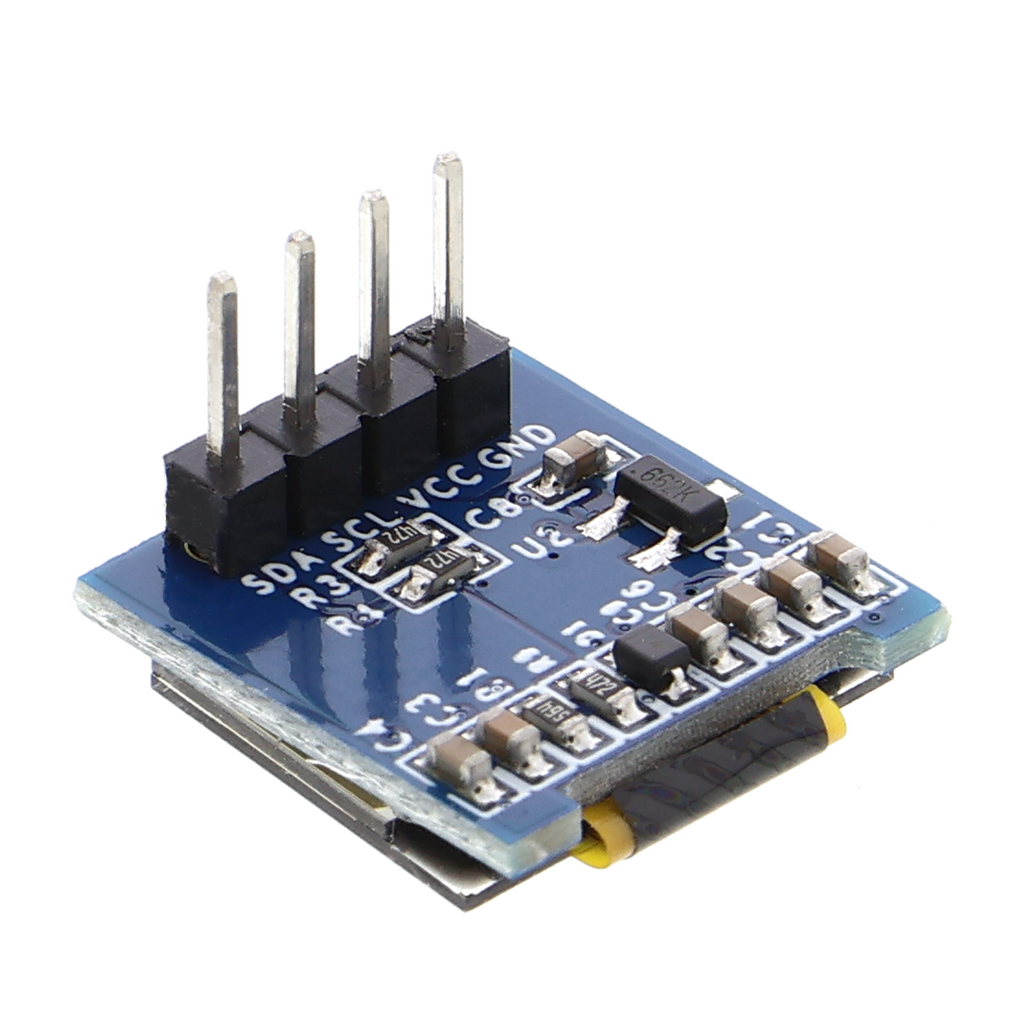

0,49 inch OLED-displaymodule - 64x32, SSD1306

Productoverzicht

• OLED-displaymodule met 64 * 32 pixels voor het bouwen van prototypes
• Witte tekst op een zwarte achtergrond, beelddiagonaal van 0,49 inch
• Aansturing via I2C-bus met twee signaalleidingen
• Bedrijfsspanning 3,3 V, ook compatibel met 5V-logica
• Controller-IC SSD1306 geïntegreerd
• Bijzonderheid: organische lichtgevende diodes hebben geen achtergrondverlichting nodig

Productbeschrijving

De OLED-displaymodule is een compact displayelement voor integratie in elektronische projecten en prototypes. De geïntegreerde SSD1306-controller stuurt de pixels rechtstreeks aan; de organische lichtgevende diodes produceren licht onafhankelijk van afzonderlijke verlichting. Elke pixel wordt afzonderlijk geschakeld, wat resulteert in contrasten die bij vloeibare-kristaldisplays niet haalbaar zijn.

De aansluiting gebeurt via de I2C-bus, waarvoor slechts twee signaalleidingen plus voeding nodig zijn. Deze interface maakt het mogelijk om meerdere modules op één bus te gebruiken en bespaart daardoor aanzienlijk veel aansluitpinnen op de microcontroller. De bedrijfsspanning bedraagt 3,3 V; hoewel de module met 5V-logica kan communiceren, moet de voedingsspanning beperkt blijven tot 3,3 V.

Typische toepassingen zijn compacte meetwaardedisplays in draagbare dataloggers, statusmeldingen in robots of hobbyprojecten en kleine grafieken in testapparaten. Het formaat is voldoende voor interactieve bedieningselementen, maar niet voor grote grafieken of tabellen. De module wordt ook gebruikt in alarmsystemen, waar deze sensorstatussen of foutcodes weergeeft.

Vereist zijn een microcontroller of een singleboardcomputer met I2C-interface, een 3,3V-voeding en een aansturingsbibliotheek voor de SSD1306. Het vrijgeven van de displayinhoud gebeurt programmatisch; gekalibreerde metingen zijn niet mogelijk, omdat het om een puur displayelement gaat.

Veiligheidsinstructie

Deze module is uitsluitend bestemd voor het bouwen van prototypes, tests en ontwikkelingsdoeleinden en is niet geschikt voor installatie in het elektriciteitsnet van een woning. Bij onzekerheid over de voeding of de aansluiting op bestaande installaties moet vóór ingebruikname een elektrotechnisch installateur worden geraadpleegd.

Leveringsomvang

• 1x 0,49 inch OLED-displaymodule - 64x32, SSD1306
